SBWKB-01電氣自動化控制實訓裝置
一、產品概述
電氣自動化控制實訓裝置是面向職業院校、技工院校、職教中心及技能鑒定機構的模塊化、綜合型教學實訓設備，依據教育行業標準與工業現場需求研發，電氣自動化控制實訓設備用于電氣自動化、機電一體化、電氣運行與控制等專業的實操教學、技能訓練與考核鑒定。
電氣自動化控制實訓平臺采用立式結構開放式設計，主體采用40*80型材做骨架，周邊采用Q235冷扎鋼板做封板，表面靜電噴塑處理，整機既堅固耐用，又美觀大方。底部裝有帶腳墊萬向輪，萬向輪移動時用，可調腳固定時用，移動固定兩相宜。頂部安裝電源模塊，中部為實訓區域，依據任務安裝不同掛板。

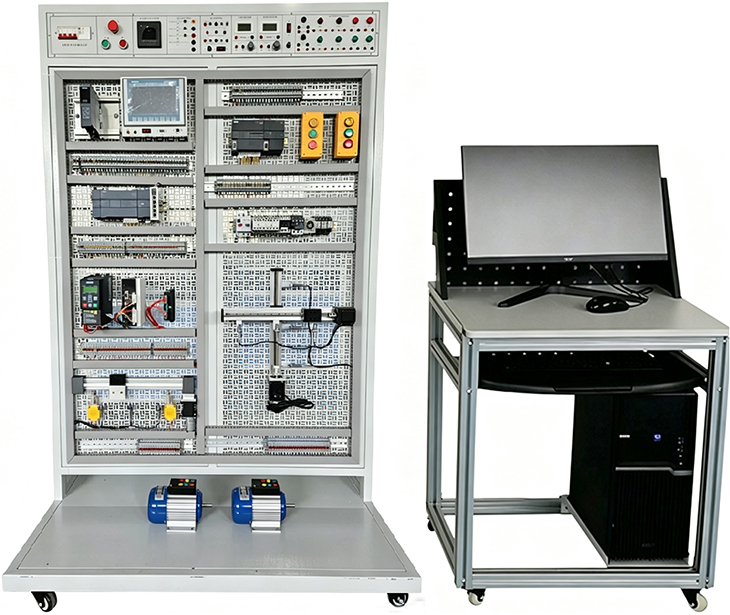

參考圖（以實物圖為準）
二、電源模塊
1、工作電源：AC380V±10％ 50Hz
2、額定功率：≤1.5kW
3、安全保護功能：漏電保護、過流保護、短路保護、接地保護
4.功能：為實訓任務提供各種電源，具有漏電保護、過流保護、短路保護、接地保護等。
6.直流電源：DC24V/6.5A，帶短路保護及自動恢復功能；
7.兩組交流電源輸出：AC380V、AC220V，采用安全端子及螺釘端子兩種輸出方式，方便不同方式接線。
8.電源輸出區域設計有透明安全防護罩，提高用電的安全性。防護罩開合角度大于110度，出線孔為拱門型設計。
三、主要設備構成
1、PLC電氣模塊
PLC電氣控制掛板安裝有PLC、觸摸屏、變頻器、伺服驅動器、步進驅動器、指示燈按鈕模塊、十字滑臺模型等器件，所有實訓I/O接口均采用插拔式。
1主要器件參數：
1)PLC模塊
品牌：西門子ST40 晶體管型24進/16出
2)觸摸屏模塊
品牌：昆侖通態觸摸屏 TPC7052Kt
3)變頻器系統
品牌：西門子V20 0.37KW 變頻器
4)伺服系統
品牌：驅動器SD300，電機SD60AEA02030-SC3-AP；
5)步進系統
57步進驅動器、步進電機：雷賽或白山
6)指示燈按鈕模塊
安裝有自復平鈕4個、旋鈕2個、信號指示燈6個，端口引至接線端子。
2、數據可視化單元
觸摸屏：TPC7052Kt 7寸寸彩色觸摸屏，觸摸屏實驗組件采用 7 寸彩色觸摸屏，液晶屏：7"TFT 液晶屏，分辨率（800×480），高清真彩；工業級低功耗 Cortex-A8CPU 主頻 600MGHz；觸摸屏：四線電阻式；內存： 128M；存儲設備：128M。接口：1×RS232，1×RS485，2×USB，1×LAN
3、邏輯編程控制對象
包含模擬量信號和開關量信號，能夠模擬工業現場的設備運行狀態。提供三層電梯、自動售貨機、機械手、自動門、天塔之光、全自動洗衣機、自動成型機、紅綠燈、裝配流水線、四路搶答器、音樂噴泉、軋鋼機、郵件分揀、物料分揀、多級傳輸帶、汽車電路控制、機床PLC改造控制、隧道監控等模擬控制實訓（不少于36實訓模塊），指示燈采用貼片雙色LED，面板采用3D立體彩色搭配設計，使模擬對象更直觀立體，開關采用自復位兼自鎖一體設計使實訓能靈活實用，為適用各類PLC模塊具有輸入信號高低電平切換功能。
4、工業自動化數字孿生仿真軟件
采用單片機技術，具備多路數字量輸入輸出、模擬量輸入輸出，有通訊接口與電腦相連，通過內置協議與上位機中虛擬仿真教學軟件實時通訊，實現數據采集和對外控制等操作。具有RS232通信接口或USB通信接口、24路開關量輸入接口及指示、24路開關量輸出接口及指示、4路模擬量輸入接口、4路模擬量輸出接口、系統協同傳感器模塊將動作信號反饋給上位機仿真軟件中的虛擬對象模型，虛擬對象模型給出反饋信號，PLC等智能控制器根據信號執行相應的輸出操作，以此反應整個系統執行動作過程。能在具有物理屬性的3D環境中進行虛擬設備的仿真調試。具有高度的人機交互性，通過虛擬對象進行各種與實際環境中相同的操作。與各PLC主機兼容。軟件通過自動、手動和PLC控制三種模式再現了以下虛擬工業場景，3D場景的PLC實驗項目：
1）三層電梯控制
2）自動售貨機
3）機械手
4）自動門
5）天塔之光
6）全自動洗衣機
7）自動成型機
8）紅綠燈
9）裝配流水線
10）四路搶答器
11）音樂噴泉
12）軋鋼機
13）郵件分揀
14）物料分揀
15）多級傳輸
16）八段碼顯示
17）多種液體混合
18）雙面銑床
19）電鍍槽
20）交流電機正反轉控制
21）小車運動
22）攪拌站
23）汽車燈光控制
24）汽車火花塞點火控制
25）加工中心控制
26）隧道監控
27）自動扶梯
28）CA6140普通車床PLC改造控制
29）X62W萬能銑床PLC改造控制
30）T68臥式鏜床PLC改造控制
31）M7120平面磨床PLC改造控制
32）Z3050搖臂鉆床PLC改造控制
33）電動葫蘆PLC改造控制
34）Z35搖臂鉆床PLC改造控制
35）M1432A萬能外圓磨床PLC改造控制
5、運動控制對象
提供一套伺服電機，伺服驅動器，支持多種通訊方式，配置一個485口，支持位置控制，速度控制，轉矩控制。提供步進電機一套，步進驅動器一套，直線軸承2套，絲杠2套，光桿2套，按鈕開關四個，傳感器6個
6、變頻控制對象
提供西門子V20 變頻器一臺，功率0.37KW，電壓220V，支持4路數字量輸入，3路輸出，兩路模擬量輸入和輸出，配套三相異步電機使用，
7、產品平臺尺寸
1套 網孔式標準控制屏（臺式）：H1940*W800*D800
配套電腦桌，鋁型材鋼木結構。
8、電機組
三相異步電動機4臺：380V60W0.39/0.66A(0.67A)1400r/min。
雙速電機1臺：380V40/25W0.25/0.2A2800/1400r/min。
9、電氣控制模塊
組成：繼電器、交流接觸器、熱繼電器、指示燈模塊、按鈕控制模塊、導軌、線槽、雙層端子
10、智能電源管理系統
智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。
1）智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止！
2）手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。后臺查看報警日志、操作日志、故障日志等。
3）PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能。可一鍵開啟和關閉所有設備，可單獨控制每臺設備的開關！
4）后臺系統：實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間！
四、可編程實訓項目
（一）基礎訓練
1、與、或、非邏輯功能測試
2、定時器、計數器功能測試
3、跳轉、分支功能訓練
4、移位寄存器測試
5、數據處理功能訓練
6、微分、位操作測試
7、三層電梯控制
8、自動售貨機
9、機械手
10、自動門
11、天塔之光
12、全自動洗衣機
13、自動成型機
14、紅綠燈
15、裝配流水線
16、四路搶答器
17、音樂噴泉
18、軋鋼機
19、郵件分揀
20、物料分揀
21、多級傳輸
22、八段碼顯示
23、多種液體混合
24、雙面銑床
25、電鍍槽
26、交流電機正反轉控制
27、小車運動
28、攪拌站
29、汽車燈光控制
30、汽車火花塞點火控制
31、加工中心控制
32、隧道監控
33、自動扶梯
34、CA6140普通車床PLC改造控制
35、X62W萬能銑床PLC改造控制
36、T68臥式鏜床PLC改造控制
37、M7120平面磨床PLC改造控制
38、Z3050搖臂鉆床PLC改造控制
39、Z35搖臂鉆床PLC改造控制
41、M1432A萬能外圓磨床PLC改造控制
（二）綜合訓練
1、觸摸屏的基本畫面編輯實訓
2、觸摸屏通訊參數設置實訓
3、觸摸屏上下載程序實訓
4、觸摸屏的交通燈控制實訓
5、PLC與觸摸屏通訊實訓
6、伺服電機的參數設置
7、伺服電機的外部端子控制
8、伺服電機的位置控制
9、伺服電機 模擬量控制
10、伺服電機通訊控制
11、步進電機單數設置
12、步進電機速度控制
13、步進電機位置控制
14、變頻器參數設置
15、變頻器面板啟停
16、變頻器外部端子啟停
17、變頻器模擬量控制
18、變頻器通訊控制
19、觸摸屏、PLC、變頻器控制
20、觸摸屏、PLC、伺服電機脈沖控制
21、單軸運動控制
22、雙軸運動控制
23、三相異步電機的點動控制
24、三相異步電機的正反轉控制
25、三相異步電機的星三角控制
26、三相異步電機的順序控制
27、雙速電機控制
五、電氣自動化控制實訓平臺主要配置
序號 | 物料名稱 | 規格型號 | 單位 | 數量 |
1 | 主體平臺 | H1940*W800*D800 | 套 | 1 |
2 | 電源模塊 |
| 套 | 1 |
3 | PLC電氣控制掛板 |
| 套 | 1 |
4 | 變頻器主機 | 西門子V20 0.37 KW | 套 | 1 |
5 | PLC主機 | 西門子ST40 | 套 | 1 |
6 | 觸摸屏 | TPC7052Kt | 套 | 1 |
7 | 步進驅動器 | 57 | 套 | 1 |
8 | 驅動器 | 57 | 套 | 1 |
9 | 交換機 | 5口 | 套 | 1 |
10 | 按鈕指示燈模塊 |
| 套 | 1 |
11 | 十字定位模型 |
| 套 | 1 |
12 | 電腦桌 |
| 套 | 1 |
13 | 三相異步電動機 | 380V/180W | 套 | 4 |
14 | 雙速異步電機 |
| 臺 | 1 |
15 | 電氣控制模塊 | 交流接觸器3件，中間繼電器5件，中間繼電器底座5件，熱繼電器3件，時間繼電器1件，按鈕一套，指示燈1套 | 套 | 1 |
16 | 產品配線包 | 實訓導線、通訊線 | 套 | 1 |
17 | 設備使用說明書 |
| 本 | 1 |
18 | 凳子 |
| 張 | 1 |
