SBDQ-02F電氣控制PLC實訓臺
一、設備概述
電氣控制PLC實訓臺,電氣控制PLC實訓設備專為電氣技師、高級技師層級實操技能提升培訓研制，設備采用西門子S7?200 SMART ST40主控PLC，配套模擬量采集模塊、變頻調速單元、多功能電源系統及完整電氣控制實訓組件。電氣控制PLC實訓設備整體結構模塊化、工業級布局，完全對標工業現場電氣控制、變頻驅動、邏輯編程、信號采集與故障排查真實工況。
電氣控制PLC實訓臺可開展PLC基礎編程、梯形圖控制、時序邏輯控制、模擬量采集與調節、變頻器多段速控制、電氣線路安裝規范、設備故障診斷與排除等高階實訓項目，全面滿足電氣技師、高級技師崗位的實操訓練、技能提升、崗位考核與技術比武教學需求。

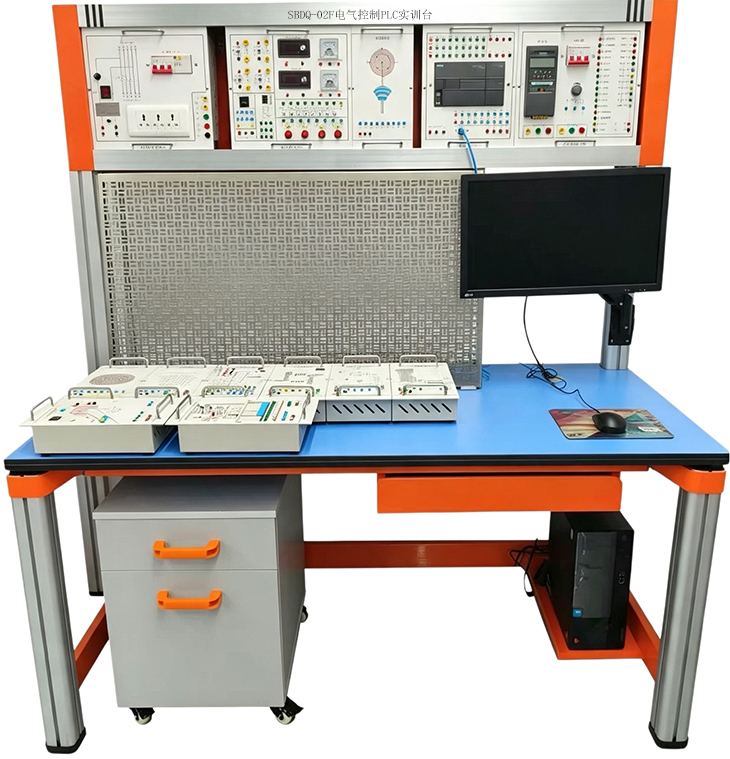

（圖片僅供參考、以實際配置為準）
二、技術參數
1.電源：三相五線/380V/50Hz
2. 功率：0.5kVA
3.實訓工作臺尺寸為：1500×700×1700mm(長×寬×高)。
4.網孔板尺寸為：980mm(板的寬度)×560mm(板的長度)。
5. 網板上的網孔尺寸為：5mm（孔的寬度）×10mm(孔的長度)，長圓孔。
三、設備可實驗內容
（一） PLC基礎實驗：
1.包含16種常用實驗：
1)傳輸指令實驗；
2)定時器指令實驗；
3)計數器指令實驗；
4)移位指令實驗；
5)比較指令實驗；
6)步進程序指令實驗；
7)跳轉指令實驗；
8)子程序調用實驗；
9)中斷控制指令應用實驗；
10)編碼、解碼指令實驗；
11)數碼管顯示實驗；
12)撥碼器輸入實驗；
13)光電編碼檢測實驗；
14)脈沖輸出、速度位置控制指令實驗；
15)算術運算指令實驗；
16)高速計數指令實驗。
（二）自動控制被控對象訓練內容：
2.包含6種常用實驗電板：
1)水塔水位自動系統實驗；
2)溫度控制系統實驗；
3)電機控制系統實驗；
4)鐵塔之光控制實驗；
5)交通燈控制實驗；
6)霓虹燈控制實驗。
（三）包含3種煤礦專用實驗板：
1)煤炭井下排水系統實驗；
2)立井罐籠系統實驗；
3)皮帶輸煤機系統實驗。
四、設備要求
1. 該設備為綜合性設備，可以進行維修電工初級、中級、高級、技師、高級技師的職業技能培訓。
2.該設備需配備工業級PLC, 配套專業編程軟件和編程電纜。
3. 設備需堅固耐用。
4. 設備單元接口標準化，兼容性強，擴展性強。
5.設備需具備高安全性，具備短路保護，漏電保護，過載保護等多種保護功能。
五、設備以下配置
序號 | 設備組成 | 部件名稱 | 設備參數 | 數量 |
1 | 實驗臺 | 鋁合金型材桌體 | 1.工作臺為鋼鋁合金結構，外形美觀，堅固耐用。 2.工作臺的底部采用高強度絕緣墊，安全性高。 3. 結構要求： （1）上部模塊區：可放置多功能電源單元、實驗電路板、PLC 主機單元、變頻調速系統單元等。 （2）中部操作臺面：用于進行規范接線訓練。 （3）下部設備區：用于放置三相異步電動機等。 （4）右側用于安裝計算機支架及顯示屏。 （5）底部用于放置儲物柜與計算機主機。 | 1 個 |
2 | 實驗臺 | 實驗桌面 | 1.桌面采用高強度硬度石芯理化板，板厚 12.5mm，邊緣最好采用同色 PVC 封邊或環氧樹脂封邊。 2.實驗桌面平滑美觀且防火、防水、防磨損。 | 1 個 |
3 | 實驗臺 | 器件柜 | 1. 實驗板、實驗配件、實驗導線等器件，在不用時可以存放在器件柜中，統一保管。 2. 柜門鎖且配備不少于 3 把鑰匙。 | 1 個 |
4 | 實驗臺 | 計算機支架及鍵盤托 | 1.桌體配有計算機放置柜桌體配有鍵盤托。
2. 計算機顯示器安裝在可調節支架上，顯示器角度可以水平調節 180 度（左右旋轉），上下調節 90 度（俯仰角）。
3. 鍵盤托：（抽拉式），隱藏至試驗桌面下。 | 1 個 |
5 | 實驗臺 | 實驗屏 | 實驗屏由優質不銹鋼鋼板經過機械加工成型和特制鋁合金防脫落滑軌組成，實驗模塊單元可在實驗屏上自由移動、組合、裝卸。實驗屏高度為：920mm。 | 1 套 |
6 | 配套模塊 | PLC 主機單元 | 1.PLC 主機：采用 S7200 SMART ST40 型 1 臺 / 套。 2.模塊配置：提供 EM AM06 模擬量模塊1臺 / 套。 3. 電源輸入：三相四線或五線 AC380V±10%，50Hz。 4. 安全保護：具備漏電保護、過流保護、高低壓分區接線設計。 5. 接口標準：所有模塊采用統一 I/O 接口，支持插拔式安全導線連接。 6. 擴展能力：預留通信模塊（RS485、以太網）、模擬量輸入/輸出模塊。 | 1 套 |
7 | 配套模塊 | 變頻調速系統 | 西門子V20, 0.37KW變頻器，具有過電壓、欠電壓保護，變頻器、電機過溫保護，接地故障保護，短路保護等保護功能。 | 1 套 |
8 | 配套模塊 | 多功能電源單元 | 1. 電源單元可供交流 380V、220V、直流 24V 三種電源。可以滿足設備的不同用電需要。 2. 帶有空氣開關，具有短路保護，漏電保護功能，安全性高，保障人身安全。 3. 直流電源帶有船型開關，可以單獨控制直流 24V 電源。 4. 整體結構： （1）采用白色絕緣面板。 （2）左上角區域：設有電源開關、指示燈及小型顯示屏，用于顯示當前運行狀態。 （3）中部區域：配置多個接線端子排和信號輸入 / 輸出接口，便于學生通過導線搭建控制回路； （4）下方區域：設有不少于 3 個標準三孔電源插座，可為外部設備提供交流 220V 電源； 5. 提供 20 只保險。 | 1 套 |
9 | 配套模塊 | 實驗電路板 | 1.包含 6 種通用實驗電路板，水塔水位，溫度控制，電機控制，天塔之光、交通燈、霓虹燈燈。 2.包含 3 種煤礦專用實驗板：煤礦井下排水自動化系統、立井罐籠自動化系統、煤礦皮帶輸煤機系統等。 3.接口標準化：所有實驗板應采用統一 I/O 接口（如 24V DC 輸入 / 輸出）。 4.安全防護等級：煤礦專用模塊需符合防爆、防塵、防潮要求，通用模塊應具備過流、過壓、漏電保護。 5.模塊化設計：各實驗板應可獨立拆卸、更換，便于維護與課程更新；配套接線端子排、指示燈、按鈕開關應布局清晰、標識明確。 6.配套資源：每塊實驗板應附帶詳細指導書、接線圖、程序示例及仿真軟件，支持 "理論 + 實操 + 調試" 一體化教學。 | 1 套 |
10 | 附屬設備 | 學生凳 | 鋼木方凳 | 2 把 |
11 | 配件 | 實驗導線、使用說明書等 | 1.每套設備配備 2# 實驗導線 45 根、4# 實驗導線 10 根、編程電纜 1 根。 2.每套設備配備紙質實驗指導書。 | 2套 |
