SBDLZ-780GA型電機控制與調速實訓裝置
一、概 述
"電機控制與調速實訓裝置"是專門為職業院校開設的機電技術應用、電氣運行與控制、電氣技術應用、電機電器制造與維修、電子電器應用與維修等專業而研制的，裝置根據電機控制與調速技術的特點，針對電機控制系統與電機調速系統的安裝與調試進行設計，強化了學生對電機調速與控制系統的安裝、接線、調試、故障檢查及維修等綜合職業能力。裝置融合了電機與電力拖動、電力拖動與控制線路、電機控制、電氣控制等技術，適合電機與電器、機電技術、電工電子等專業的教學和培訓。

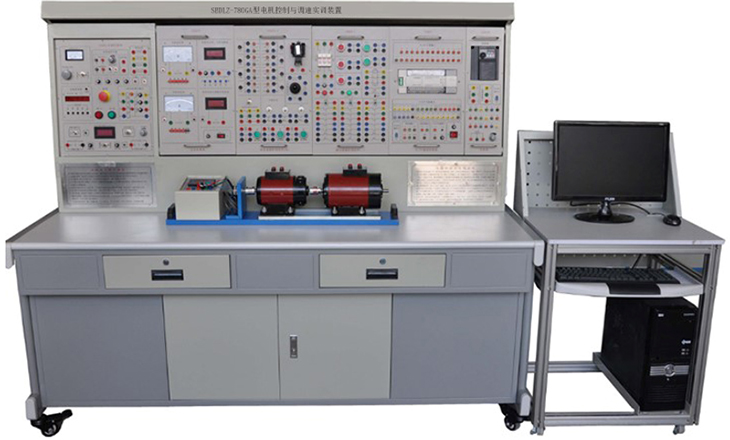

（圖片僅供參考，具體以實物配置為準）
二、產品特點
1.綜合性強，提供多種電機調速與控制系統，電機控制方式靈活多樣，所選系統具有典型性、代表性、實用性。
2.裝置采用模塊化設計，控制電路與對象分體，可對學生的安裝、接線、調試等技能進行充分的鍛煉，安裝、接線方便快捷，電路安全可靠。
三、技術性能
1.輸入電壓：三相四線（或三相五線）～380V±10% 50Hz
2.工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%（25℃） 海拔＜2000m
3.裝置容量：≤1.5kVA
四、系統的組成和配置
裝置主要由控制屏、電機安裝平臺、三相異步電動機、直流電動機、步進電動機、交流伺服電動機、電器元件、直流開關電源、可編程控制器、通用變頻器、直流電機調速器、步進電機驅動控制器、交流伺服電機驅動器、機械傳動零部件等組成。
1.控制屏
(1)主控電源面板
交流電源：單相220V、三相380V
交流電壓表及電壓指示切換開關，用于監視裝置的三相供電電壓的大小
通過三相漏電保護器、啟動按鈕、停止按鈕控制電源的輸出，并設有急停按鈕、短路保護、過流保護
(2)輔助電源面板
提供220V(0.5A)勵磁電源（具有短路保護）并設有一只直流數顯電壓表用以監測
提供+15 V～-15V的可調節給定電源，并設有電壓表進行監測
提供實訓所需的所有交流和直流電源，由輔助電源開關進行控制
(3)實訓儀表及器件面板
提供指針式交流電壓表、交流電流表、直流電壓表、直流電流表各一只
提供電阻用來完成電機的啟動與制動實訓
(4)實訓元件安裝板（網孔板及導軌）
控制屏上裝有網孔板和元器件標準安裝導軌，實訓元器件及模塊可安裝到網孔板上，并配有走線槽
2.電機安裝平臺
(1)采用標準型材導軌式實訓臺，各種電機、機械部件及檢測元件等能靈活方便地安裝在平臺上。具有開放式和拆裝式結構，可根據實訓任務選擇電機及機械部件組裝控制對象，使整個裝置實訓內容貼近實際應用。
(2)設有抽屜和柜，用于放置元器件、電機、控制器、工具等物品，分類放置方便學生實訓過程中對器件進行選型。
3.電機
(1)三相異步電動機
(2)直流電動機+發電機機組
(3)步進電動機
(4)交流伺服電機
4.電器元件：包含斷路器、熔斷器、交流接觸器、熱繼電器、直流欠電流繼電器、直流過電流繼電器、直流繼電器、時間繼電器、行程開關、限位開關、按鈕開關、急停按鈕、轉換開關、交流電壓表、交流電流表、直流電壓表、直流電流表等。
5.直流電機調速控制模塊
(1)晶閘管調速控制模塊：整流變壓器、同步變壓器、晶閘管模塊、晶閘管觸發電路、調節器模塊、電壓檢測模塊、電流檢測模塊等
(2)PWM調速器控制模塊：PWM直流調速器模塊、調節器模塊、電壓檢測模塊、電流檢測模塊等
6.軟啟動控制（ABB 0.75kW）
7.步進細分驅動器
8.伺服驅動器（三菱MR-JE20A）
9.通用變頻器（西門子MM440）
10.可編程控制器：西門子系統采用CPU ST40(AC/DC/RELAY）主機（24路輸入/16路輸出），EM AM06模擬量模塊（4路模擬量輸入/2路模擬量輸出）
11.光電編碼器：1024光電編碼器，帶轉速顯示模塊。
12.機械傳動部件：滾珠絲杠、蝸輪蝸桿減速機等
13.工具：一字螺絲刀、十字螺絲刀、活動扳手、內六角扳手、尖嘴鉗、斜口鉗、剪刀、剝線鉗、電烙鐵等
14.檢測儀表：便攜式萬用表，兆歐表
五、實訓項目
1.交流電機控制系統
(1)（繼電接觸/PLC控制）三相鼠籠式異步電動機的全壓起動控制線路裝調
(2)（繼電接觸/PLC控制）三相鼠籠式異步電動機的串電阻起動控制線路裝調
(3)（繼電接觸/PLC控制）三相鼠籠式異步電動機的Y-△降壓控制線路裝調
(4)（繼電接觸/PLC控制）三相鼠籠式異步電動機的軟起動器起動控制線路裝調
(5)（繼電接觸/PLC控制）三相異步電動機的正反轉控制線路裝調
(6)（繼電接觸/PLC控制）三相異步電動機的能耗制動控制線路裝調
(7)（繼電接觸/PLC控制）三相異步電動機的反接制動控制線路裝調
(8)（繼電接觸/PLC控制）工作臺往返運動控制線路裝調
(9)三相異步電動機的變頻調速控制系統裝調
(10)PLC模擬量控制的三相異步電動機變頻器閉環調速系統裝調
(11)PLC通信方式下的三相異步電動機變頻調速系統裝調
(12)PLC與變頻器控制的三相異步電動機定位控制系統裝調
2.直流調速系統
(1)直流電動機正反轉控制線路及能耗制動控制線路裝調
(2)直流電動機晶閘管開環調速系統裝調
(3)直流電動機晶閘管轉速單閉環調速系統裝調
(4)直流電動機晶閘管電流單閉環調速系統裝調
(5)直流電動機晶閘管電壓單閉環調速系統裝調
(6)直流電動機晶閘管轉速、電流雙閉環不可逆調速系統裝調
(7)直流電動機晶閘管轉速、電流雙閉環可逆調速系統裝調
(8)直流電動機PWM脈寬控制調速系統裝調
(9)PLC模擬量控制的PWM脈寬控制閉環調速系統裝調
3.步進電動機控制系統
(1)步進電機速度控制系統裝調
(2)步進電機控制直線運動的定位系統裝調
(3)步進電機控制圓周運動的定位系統裝調
4.交流伺服電動機控制系統
(1)交流伺服電機速度控制系統裝調
(2)交流伺服電機控制直線運動的定位系統裝調
(3)交流伺服電機控制圓周運動的定位系統裝調
