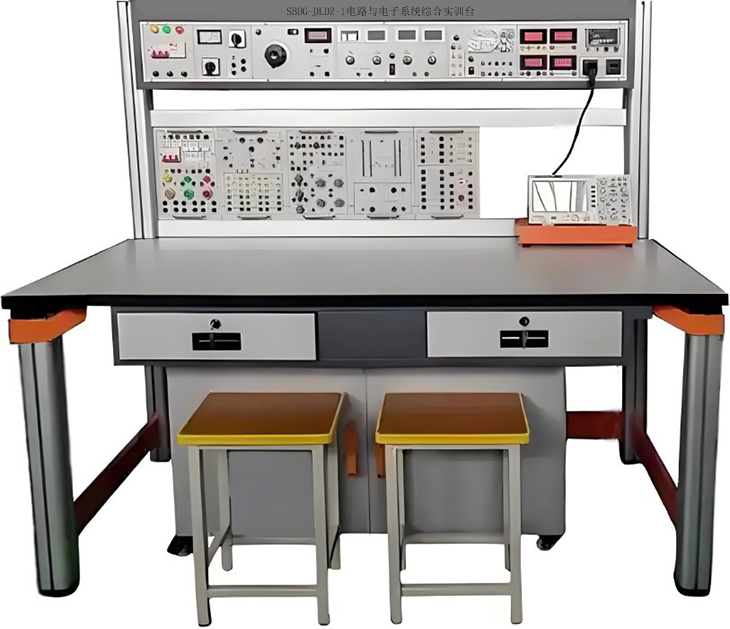

SBDG-DLDZ-1電路與電子系統綜合實訓臺

一、概述

電路與電子系統綜合實訓臺涵蓋"電路分析""電工基礎""電工學" "電機控制""繼電接觸控制""電子技術"等課程的實訓大綱要求，其適合高等職業院校、技校、職校等實驗室新建、擴建、更新?lián)Q代，為學校迅速開設實訓課程提供了理想的實訓設備。電路與電子系統綜合實訓裝置滿足“電路分析”“電工基礎”“模擬電子技術”“數字電子技術”等多門課程的實訓大綱要求，通過配備不同的實訓掛箱，可完成疊加原理、基爾霍夫定律、晶體管放大電路等多種實訓項目。

二、技術性能

1、輸入電源：三相四線（或三相五線）～380V±5%  50Hz

2、溫度：-10℃～+40℃，相對濕度＜85%（25℃）

3、裝置容量：＜1.5KVA

4、重量：120Kg

5、外形尺寸：1600mm×700mm×1500mm

三、裝置結構

裝置由主機箱、實驗桌、實訓掛箱、獨立封裝實訓電路模塊、移動矮柜、示波器架、學生凳等組成。實訓裝置支架與實訓桌可組合、可拆裝。支架與桌腳一體，鋁合金結構，實訓掛箱、各實驗?zāi)K可根據實驗需求自由組合放置。

（一）主機箱

主機箱為鐵質雙層亞光密紋噴塑結構，鋁質面板，為實訓提供交流電源、直流穩壓電源、恒流源、函數信號發生器、測試儀表及實訓器件等。

具體功能如下：

1、控制及交流電源部分

（1）提供三相固定380V交流電源，電流型電壓型漏電開關保護，通過轉換開關測量三相輸出線電壓。

（2）提供單相0～250V/2A連續可調交流電源一路（配備一臺0.5KVA單相調壓器）。同時經整流環節可得一組0-240V連續可調直流電源，有表指示輸出電壓值。

（3）提供3V、6V、9V、12V、15V、20V、24V低壓交流電源，電流1.5A。

（4）提供～220V插座3只，為外部儀器提供工作電源。

（5）日光燈引線端口。

（6）配備實訓用220V/30W日光燈管及支架一套。220V/30W日光燈管及支架一套置于主機箱內，即不占空間又便于實訓狀況觀察。

2、直流電源部分

（1）雙路恒流穩壓電源，二路輸出電壓均為0-30V，內置式繼電器自動換檔。多圈電位器連續調節，使用方便。輸出最大電流為1.5A，具有預設式限流保護功能，輸出有0.5級數字電流表、電壓表指示，電壓穩定度10-2，負載穩定度10-2，紋波電壓5mv。

（2）低壓直流穩壓電源：±12V、±5V，電流0.5A。

3、功率輸出函數發生器：采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。

四、實訓項目

（一）電工技術實訓

1.基本電工儀表的使用與測量誤差的計算

2.減小儀表測量誤差的方法

3.歐姆定律

4.疊加原理驗證及其故障判斷

5.基爾霍夫電壓和電流定律驗證及其故障判斷

6.戴維南定理驗證及其故障判斷

7.諾頓定理驗證及其故障判斷

8.電壓源外特性的測定

9.直流電阻電路故障的檢查

10.二端口網絡

11.互易定理

12.電容的充放電

13.最大功率傳輸條件測定

14.電位電壓的測定及電路電位圖的繪制

15.已知和未知線性與非線性電路元件伏安特性的測繪

16.一階電路過渡過程的研究

17.二階電路過渡過程的研究

18.RLC串聯諧振電路的研究

19.功率因數提高

20.功率因數及相序的測量

21.用三表法測量交流電路等效參數

22.三相交流電路電壓的測量

23.三相交流電路電流的測量

24.三相電路功率的測量

25.單相變壓器參數測定及繞組極性判別

（二）電子技術實訓項目

A、模電部分實訓

1、二極管的正向特性

2、二極管的反向特性

3、二極管的開關特性

4、二極管嵌位器

5、二極管限幅器

6、恒流源電路

7、恒壓源電路

8、三極管的輸入輸出特性

9、三極管基本放大器性

10、三極管開關特性

11、三極管實用電路

12、三極管限幅器

13、并聯電流負反饋電路&射極輸出電路

14、并聯電壓負反饋電路

15、串聯電流負反饋電路&串聯電壓負反饋電路

16、帶負載單極小信號電壓放大

17、低頻小信號放大器

18、電壓負反饋偏置電路

19、用電阻提高發射極電路

20、用負反饋消除自激振蕩

21、用穩壓管提高發射極電位

22、自舉射極輸出電路

23、OTL功率放大器

24、OTL互補對稱放大器

25、差動放大器

26、差動輸入單端輸出

27、差動輸入運算放大器

28、單管小信號放大器

29、場效應管分壓式自偏壓電路

30、射極跟隨器

31、雙管兩級放大器&結型場效應管放大器

32、用電容衰減高頻電壓

33、長尾式差動放大器

34、RC橋式振蕩器

35、RC移相振蕩器

36、變壓器反饋震蕩器

37、電感式振蕩器

38、電容三點式振蕩器

39、矩形波震蕩器

40、鋸齒波震蕩器

41、石英晶體振蕩器

42、雙T選項網絡

43、音頻振蕩器

44、正弦波余弦波振蕩器

45、正弦波震蕩器

46、差動放大器基本電路& 恒流源差動放大器

47、單端輸入單端輸出&差動輸入雙端輸出

48、恒壓源恒流源

49、集成功率放大器1

50、集成功率放大器2

51、三管OTL互補對稱放大器

52、雙電源差動放大器

53、四管OTL互補推挽功率放大器

54、電容隔直特性

55、分壓式電流負反饋偏置電路

56、共發射極電路

57、共基極電路

58、共集電極電路

59、共漏極放大電路

60、共源極放大電路

61、共柵極放大電路

62、三極管的伏安特性

63、三極管基本放大原理

64、二極管穩定工作點

65、熱敏電阻穩定工作點

66、反向輸入保護措施

67、反向輸入求和運算

68、反向運算基本電路

69、基本帶通濾波電路

70、基本同相運算電路

71、矩形波振蕩器

72、雙端輸入求和運算器

73、雙限比較電路

74、同相輸入保護措施

75、同相輸入求和運算

76、同相運算放大器

77、變壓整流濾波電路&倍壓整流電路

78、電子調壓器

79、電子濾波器

80、晶閘管觸發可控硅

81、連續可調穩壓電源

82、橋式整流穩壓電路

83、三端集成穩壓

84、三端可調集成穩壓

85、穩壓電源軟啟動

86、阻容二極管觸發可控硅

87、并聯穩壓電源

88、串聯型開關穩壓電源

89、具有放大環節的穩壓電源

B、數電部分實訓

90、TTL 與 門

91、TTL非門

92、TTL或門

93、TTL與非門

94、對稱式多諧振蕩器

95、二極管"非"門電路

96、二極管"或"門電路

97、二極管"與"門電路

98、三極管"非門"電路

99、三極管"或非門"電路

100、三極管多諧振蕩器

101、與或非電路

102、8421編碼器

103、8421譯碼器

104、D觸發器

105、JK觸發器

106、RS觸發器

107、加減法計數器

108、七段譯碼器

109、同步十進制計數器

110、循環多諧振器

111、與非門功能的測試

112、CMOS驅動TTL

113、TTL驅動CMOS

114、單穩態電路

115、進位計數器

116、時基電路

117、同步時序電路

118、運放電路

119、增減計數器

120、AD轉換器

121、DA轉換器

C、綜合實用電路實訓

122、電子報警器

123、電子門鈴電路

124、光控電路

125、光控電路開關

126、航標燈

127、家用臺燈調光電路

128、排風扇自動啟閉電路

129、閃光燈

130、溫控電路

131、音樂門鈴電路

五、電路與電子系統綜合實訓臺配置表

表一 ：電工器材配置清單

表二 ：磁吸式電子技術實訓模塊（★每個實訓電路獨立封裝結構）

2、D1102C數字存儲示波器

技術參數

1、帶寬實測不低于100MHz ，實時采樣率不低于1GSa/s，

2、通道數：不低于2個，時基范圍：2ns/div～1000s/div

3、存儲深度：不低于16M

4、XY模式支持三屏顯示，可同時看到李沙育圖形、XT模式的波形及相關測量參數。

5、不小于7英寸TFT（真彩色）液晶屏幕，分辨率不低于800 × 480 像素 ；

6、存儲波形不少于16組；具備U盤存儲功能；

7、可保存參考波形、CSV、圖片等多種數據格式。

8、具有自動量程功能，支持水平，垂直、單波形/多波形跟蹤；

9、支持光標測量，光標模式不少于電壓差（△V），時間差（△T），時間差&電壓差（△V），自動光標四種模式；

10、內置6位硬件頻率計，可測量2Hz ~ 20MHz；

11、具有電流測量功能，測量范圍：100.0mA/V ~ 1KA/V；

12、USB Device & Host接口；

13、不低于30種自動測量功能,能自定義測量菜單

14、具有波形截取功能，能與同品牌系列信號發生器無縫對接。

15、支持SCPI及LABVIEW通訊，提供免費的電腦軟件及編程開發的Demo，方便遠程控控儀器，支持進行二次開發。
