SBDZG-01A電子產品裝調創新實訓考核平臺
一、 設備概述
電子產品裝調創新實訓考核平臺,電子產品裝調創新實訓設備以能力為本位，以就業為導向，緊密結合實際生產和職業崗位的技能要求，人性化的細節設計，引入工程系統設計概念，注重產品的通用性與升級性，使得設備整體簡潔大方，使用靈活方便，牢固耐用。
電子產品裝調創新實訓考核裝置可完成中小型電子產品的裝配、調試和檢修等實訓，使學生掌握電子產品裝配和調試的基本技能，同時可滿足進行電子制作、電子設計大賽、課程設計、畢業設計等綜合性、設計性、創新性的實訓要求。
二、 設備技術指標
1.工作電源：兩相三線 AC 220V±10% 50Hz
2.溫度：－10～40℃；環境濕度：≤90%（25℃）
3.外形尺寸：長×寬×高=1600mm×800mm×2000mm
4.整機功耗：≤1KW
5.安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
三、設備功能特點

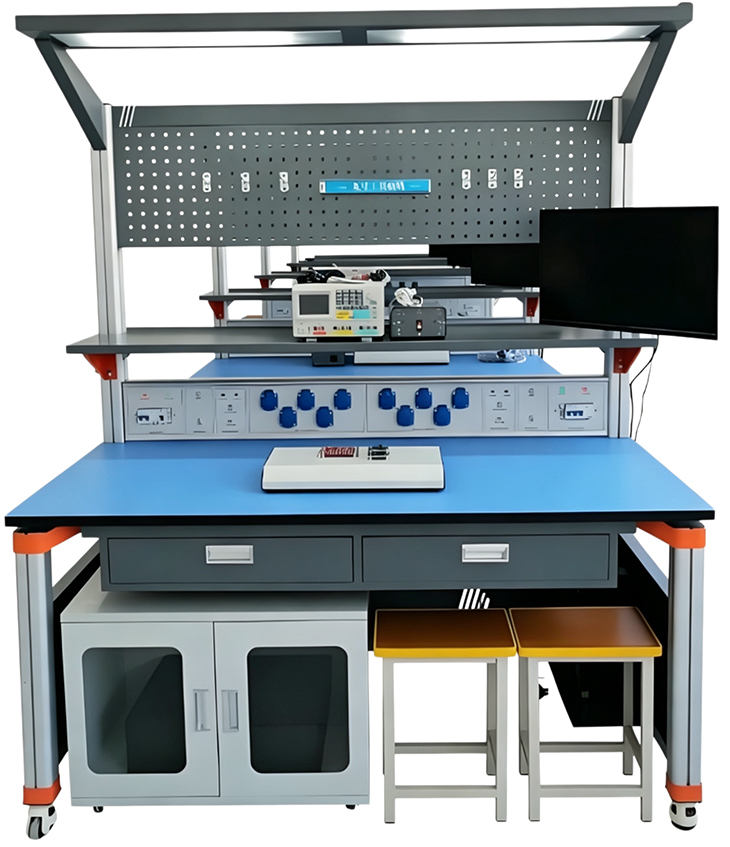

該設備主要由工作臺、實訓屏、實訓屏模塊、工具柜、儀器儀表、工具套件等組成。
1、工作臺：主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表面靜電噴涂工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭固定安裝萬向輪，方便實驗臺挪動及擺放。整機既堅固耐用，美觀大方。
桌面采用25mm厚高密度纖維板，桌面直嵌無異味絕緣膠墊，絕緣截面封邊，桌面具有耐磨、抗靜電及易清潔等特點，桌面尺寸1600×800×25mm，桌面底部固定在40mm高度的鈑金襯板，鈑金襯板再與壓鑄構件固定支撐腳立柱型材，使實驗臺和桌面結合更加牢固。整體高度按人體工程學要求設計為800mm±20mm，滿足2名學生同時的操作空間。儀器臺面尺寸≥1500×340×25mm，采用3mm的鈑金固定主結構立柱，臺階高度285mm，傾斜防滑落設計，滿足擺方常用儀器的要求，也可以擺放電腦顯示器。
桌面下方裝有儲物抽屜和鍵盤托盤，抽屜尺寸≥650×360mm，鍵盤托盤≥640×360mm，可左右互換。采用靜音式滑軌，表面經純環氧樹脂塑粉高溫固化處理。桌底側梁可裝電腦主機托盤，可選左側或右側安裝。
2、實訓屏：安裝于儀器臺面下方，裝配有220V交流電源輸出12路：接口采用10A/250V五孔防水插座，分別位于實訓屏前面板和頂面板，由過載開關分2路控制。交流低壓電源2路（0、3、6、9、12、15、18、24V/2A）。頂部電源可用作示波器、信號源、電腦主機等儀器使用。面板電源可做為電烙鐵、熱風焊臺、電源模塊工作電源等。
照明：在實訓臺頂部和儀器臺面下方，控制屏左右同事設置開關控制。
靜電手環報警器：內置防靜電設備報警器2路：實時監測操作人員的靜電設備佩戴情況及地線的接入大地情況,遇異常狀況立刻自動警報。
3、網孔工具掛板：二階桌面上方掛放網孔板，網孔大小10mm×10mm，網孔數大于等于35×9個，搭配6只100mm掛鉤，及磁吸條。
4、工具柜：不含輪尺寸 720mm×500mm×485mm（長×深×高），用優質冷軋鋼板焊接而成，表面靜電噴塑。工具柜下裝帶剎車的萬向輪，使工具柜可以隨意固定和移動，可放置實訓電路板、元器件、工具、耗材等。
5、雙蹤示波器：
1、帶寬不低于100M，采樣率不低于1GSa/s；
★2、高清液晶屏不低于8寸，分辨率不小于800*600；
★3、存儲深度（每次采集波形的記錄長度）不低于70M點；
4、最大波形刷新率不低于70000次/秒
5、有USB Device & Host、LAN、Pass/Fail、Trig out等接口；
6、支持SCPI，LABVIEW協議，方便二次開發；
★7、時基精度不超過1ppm，可做6位1ppm精確度頻率計；
8、具備不少于邊沿、視頻、脈寬、斜率、欠幅、超幅、窗口、Timeout、第N邊沿、邏輯觸發、總線觸發（I2C、SPI、RS232）等觸發類型；
★9、支持小信號測量 ，在無信號輸出的情況下，示波器本機底噪不超過0.3mV；
★10、具有不低于128M的本機閃存，可存儲不低于100組波形，供學生老師存檔分析。
6、函數發生器：
1、采用先進的DDS技術，雙通道獨立輸出，能實現通道復制，10M最高頻率輸出，不低于125MS/s采樣率；
2、14 bits垂直分辨率，頻率分辨率不低于1uHz，任意波長度不低于8K點；
★3、頻率特性：正弦波1uHz ~10MHz；方波1uHz ~ 5MH；脈沖波1uHz ~ 5MHz；鋸齒波1uHz ~ 1MHz；噪聲：25MHz（-3dB,典型值）；任意波1uHz ~ 10MHz；
4、豐富的波形輸出：5種基本波形，內置不少于45種任意波形；
★5、非易失存儲空間不低于64M byte；
★6、內置高精度頻率計，支持測量頻率、周期、正脈沖寬度、占空比，頻率范圍：100mHz ~ 200MHz，頻率精度不低于1ppm；
★7、矩形波抖動（RMS）不高于 1ns；
8、4英寸（480*320）高分辨率FTF液晶顯示；
9、支持與EDS系列示波器無縫互連；
10、配置ultrawave 任意波形的編輯軟件，支持遠程命令控制；
★112、豐富的接口設計：USB Host & USB device、LAN（選配）、RS－232（選配），可外接調制源，10MHz基準時鐘源；
12、支持SCPI、Labview通信，；
★13、可選配功放功能，最大輸出功率10W，增益X10，最大輸出電壓22V；
★14、支持與示波器，電源，萬用表組建Xlab無線互聯網實驗室管理；
7、程控電源：
★1、三路輸出：雙通道（30V，3A）獨立可調輸出 + 固定輸出（5V，1A）；
2、帶有智能型溫控風扇；
★3、滿功率可連續長時間工作，連續工作時間不少于48小時
4、四組LED顯示器，分別顯示三獨立路輸出電壓值和電流值、功率值
★5、具有穩壓、穩流功能，穩壓，穩流功能自動轉換
6、電壓、電流預置輸出；
7、自動跟蹤輸出
★8、自動串并聯操作
9、電源調整率：CV≤0.01%+3mV；CC≤0.2%+3mA；
10、負載調整率：CV≤0.01%+3mV（CC≤3A），≤0.03%+3mV（CC>3A）；CC≤0.2%+3mA；
★11、噪聲和紋波：CV≤1mVrms (5Hz-1MHz)；CC≤3mArms
四、電子產品裝調創新實訓設備配置
序號 | 產品名稱 | 型號規格 | 數量 | 單位 | 備注 |
1 | 實訓桌 | 1600*800*1800mm | 1 | 張 |
|
2 | 電源臺 |
| 1 | 臺 |
|
3 | 工具柜 |
| 1 | 臺 |
|
4 | 方凳 |
| 2 | 張 |
|
5 | 交流低壓電源 | 裝于實訓屏內 | 1 | 套 |
|
6 | 雙蹤示波器 |
| 1 | 臺 |
|
7 | 函數發生器 |
| 1 | 臺 |
|
8 | 程控電源 |
| 1 | 臺 |
|
9 | 工具包 | 具體清單及參數見附表 | 1 | 套 | 清單另附 |
10 | 顯示器壁裝支架 |
| 1 | 只 | 選配 |
11 | 工作臺PC電腦 |
| 1 | 套 | 選配 |
12 | 配套資源庫 |
| 1 | 套 | 見附件 |
附表、工具清單
序號 | 名稱 | 型號/規格 | 數量 | 單位 |
1 | 數顯恒溫焊臺 | BK969D+ | 1 | 套 |
2 | 電子剪切鉗 | 5寸 | 1 | 把 |
3 | 帶刃剝線鉗 | 6寸 | 1 | 把 |
4 | 尖嘴鉗 | 6寸 | 1 | 把 |
5 | 十字螺絲刀 | 5*75mm | 1 | 把 |
6 | 一字螺絲刀 | 5*75mm | 1 | 把 |
7 | 一字螺絲刀（小） | 3*50mm | 1 | 把 |
8 | 十字螺絲刀（小） | 3*50mm | 1 | 把 |
9 | 吸錫器 |
| 1 | 把 |
10 | 鑷子 | 110mm | 1 | 把 |
11 | 美工刀 | 80mm | 1 | 把 |
12 | 剪刀 |
| 1 | 把 |
13 | 靜電手環 | 4mm接口 | 2 | 只 |
14 | 數字萬用表 | VC990D | 1 | 套 |
15 | 指針萬用表 | MF47型 | 1 | 套 |
