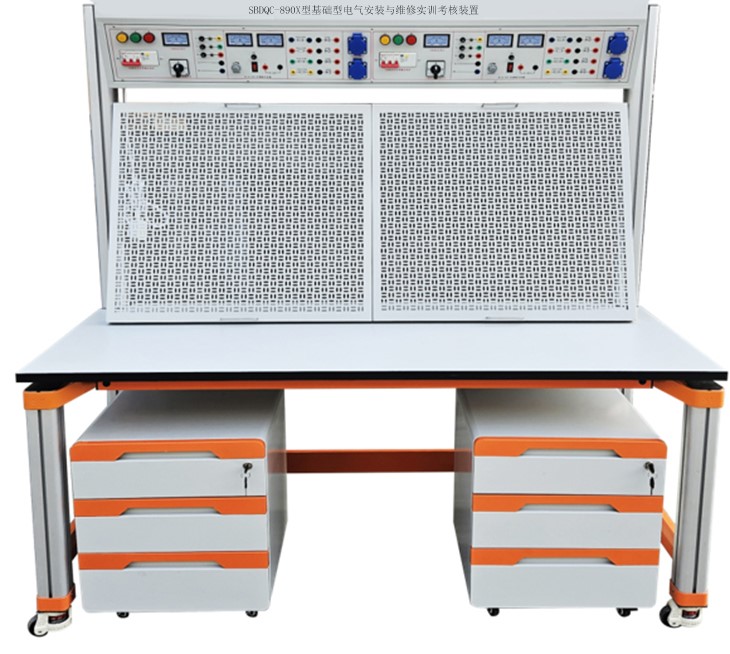

SBDQC-890X型基礎型電氣安裝與維修實訓考核裝置
一、概述
基礎型電氣安裝與維修實訓考核裝置,基礎型電氣安裝與維修實訓考核設備面向電氣自動化、機電一體化等專業，以電工基礎、電氣控制線路安裝、接線工藝、故障檢修、實操考核為核心教學目標，構建理實一體化實訓教學環境。基礎型電氣安裝與維修實訓臺，配備網孔實訓板、低壓電器元器件、電源保護單元、測量儀表、工具柜體等配套設施，可完成照明線路安裝、動力控制回路接線、電機啟停、正反轉、星?三角啟動控制、電氣故障排查、線路工藝規范訓練等實操項目。維修電工技能實訓考核裝置重點強化學生電工識圖、元器件選型、標準布線安裝、線路調試、故障診斷維修的實操技能，嚴格對接電工職業技能等級考核標準，既可以滿足日常課程實訓、單項技能訓練，也可開展集中技能考核、技能競賽賽前集訓，培養符合行業需求的電氣安裝、設備運維一線技術技能人才。
電氣安裝維修實訓操作臺，依托網孔板開放式布線結構，開展照明電路、電機電氣控制線路安裝調試、線路檢修與技能考核實訓，訓練學生標準電工布線工藝、識圖接線、故障排查能力，服務電工類專業教學與職業技能等級考核工作。
二、電氣安裝維修實訓操作臺技術指標
1. 外型：整體尺寸1600mm×700mm×1750mm；
2. 實訓臺架的材料：鋼板、鋁合金結構；
3. 電源(雙組具有相同資源)：
1)輸入：三相AC 380V ±10% 50HZ 三相五線；
2)固定交流輸出：三相五線 380V 接插式2組、220V接插式2組。
3)可調直流輸出： 0～24V/2A連續可調2組（帶有指針電壓、指針電流表實時監控電源變化）；
4. 接口及儀表：指針式電壓表 2 只，時刻監控電網電壓變化；
5. 保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA。
6.4只5408二極管，用于能耗制動的整流電路；
7.三只75Ω/75W電阻用于電動機降壓啟動、一只10Ω/25W用于異步電動機的能耗制動。
三、結構功能
本實訓臺由實訓屏（內置電源）、實訓桌、實訓儲物柜三大部分組成。
1、實訓桌采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個C字形鋁壓成型構件聯接，臺面高度約800mm，桌面板下設支撐框架，截面尺寸為30×30mm，承受力不少于300kg。立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。C字形鋁壓成型構件為左、右對稱件，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表面藍色靜電噴涂工藝。
2、實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便實訓臺架移動；
3、實訓儲物柜采用圓弧卷邊冷沖壓鈑金一體成型，封閉式結構，表面靜電噴涂，外形尺寸：約寬450x深550x高705（mm），總重量≥31kg；柜體四邊圓弧設計：R=30mm，柜體邊框總厚度≤2.5mm；配有承重型卡扣式三節軌，導軌承重量≥30kg，抽屜把手采用卡套式鈑金卷邊工藝，抽屜采用聯體鎖設計，底部配有4個萬向帶剎車腳輪。
4、網孔板2塊：采用數控沖床精加工而成，網孔分布合理、均勻。孔徑統一，可在上面安裝的元氣件包括各類低壓電氣、PLC、單片機、變頻器、觸摸屏等。網孔板厚度1.5MM。
四、參考實訓項目
1．電工布線工藝實訓
2．兩個開關控制一盞燈線路訓練
3．聲控開關控制白熾電路訓練
4．二地控制一盞燈電路訓練
5．三地控制一盞燈電路訓練
6．日光燈線路接線訓練
7．單相電度表直接安裝接線
8．單相電度表經電流互感器安裝接線
9．室內照明電路安裝訓練
10．配電板安裝訓練
11．交流負載電功率的測量
12．三相異步電動機直接啟動控制
13．三相異步電動機接觸器點動控制線路
14．三相異步電動機接觸器自鎖控制線路
15．三相異步電動機Y/△自動控制線路
16．用倒順開關控制三相異步電動機正反轉線路
17．接觸器聯鎖的正反轉控制線路
18．按鈕聯鎖的三相異步電動機正反轉控制線路
19．雙重聯鎖的三相異步電動機正反轉控制線路
20．三相異步電動機多地控制
21．工作臺自動往返控制線路
22．三相異步電動機串電阻降壓啟動控制線路
23．三相異步電動機能耗制動控制線路
五、 電氣安裝維修實訓操作臺參考配置表
序號 | 名 稱 | 每臺數量 | 單位 | 備 注 |
1 | 控制屏 | 1 | 套 |
|
2 | 實訓桌 | 1 | 張 |
|
3 | 儲存柜 | 2 |
|
|
4 | 學生凳 | 2 | 張 |
|
5 | 網孔板 | 2 | 塊 |
|
6 | 器材配備 | 1 | 套 | 見表一 |
7 | 配套教學資源 | 1 | 套 | 見附件，購20臺以下無此項配置 |
表一：電氣安裝維修實訓操作臺元器件配置清單（1臺）
序號 | 名 稱 | 型號與規格 | 數 量 |
1 | 單相電度表 | DD862-2 | 2 |
2 | 單相閘刀開關 |
| 2 |
3 | 拉線開關 | 4A/250V | 2 |
4 | 平燈頭 | 6A/250V | 4 |
5 | 插座 |
| 2 |
6 | 電流互感器 | BH0.66 | 2 |
7 | 墻壁開關座 |
| 4 |
8 | 聲控開關 |
| 2 |
9 | 低壓斷路器 | DZ108-20/10 | 2 |
10 | 2P直插式保險盒 | RT18-32X | 2 |
11 | 3P直插式保險盒 | RT18-32X | 2 |
12 | 交流接觸器 | CJX2-0910 | 6 |
13 | 輔助觸頭 | F4-22 | 4 |
14 | 熱繼電器 | R16B-20/3 | 2 |
15 | 通電延時時間繼電器 | ST3PA-B/380V（0-60S） | 2 |
16 | 時間繼電器座 | PF-083A | 2 |
17 | 3H按鈕 |
| 4 |
18 | 行程開關 | LX9-222 | 4 |
19 | 行程開關 | LX9-001 | 4 |
20 | 倒順開關 | K03-15 | 2 |
21 | 日光燈管 | Y210RR25/10W | 2 |
22 | 鎮流器 | 13W | 2 |
23 | 日光燈座 |
| 4 |
26 | 接線端子排 | JF5-2.5/5 | 5 |
27 | G形導軌 |
| 1 |
28 | 走線槽 |
| 2米 |
| 螺絲 | 螺絲 | 90 |
29 | 工具 | 螺絲刀 | 4 |
尖嘴鉗 | 2 |
剝線鉗 | 2 |
鑷子、測電筆、烙鐵、小卷焊錫絲、鐘表螺絲刀、吸錫器、烙鐵架、工具箱 | 2 |
33 | 三相鼠籠異步電動機 | 380V/Y/△180W，單速 | 1 |
34 | 三相鼠籠異步電動機 | 380V/Y/△180W，單速，配離心開關 | 1 |
