SB-262A電工電氣控制綜合實訓考核設備
一、設備概述
電工電氣控制綜合實訓考核設備,電工電氣控制綜合實訓考核裝置根據國家新《職業標準》及勞動部頒發的" 電工技術等級證 "和" 電工實操證 "等培訓、鑒定內容要求，電工電氣控制綜合實訓考核平臺以電工國家職業資格高級工、技師、高級技師考核內容為基礎研發而成。同時該套設備遵循了培訓、鑒定、競賽相結合的原則，電工電氣控制綜合實訓考核臺適用于各類職業學校、技工學校、中專學校、勞動培訓及技能鑒定等單位的教學培訓、實操考核、技能鑒定使用，也適用于機電類職業技能競賽。

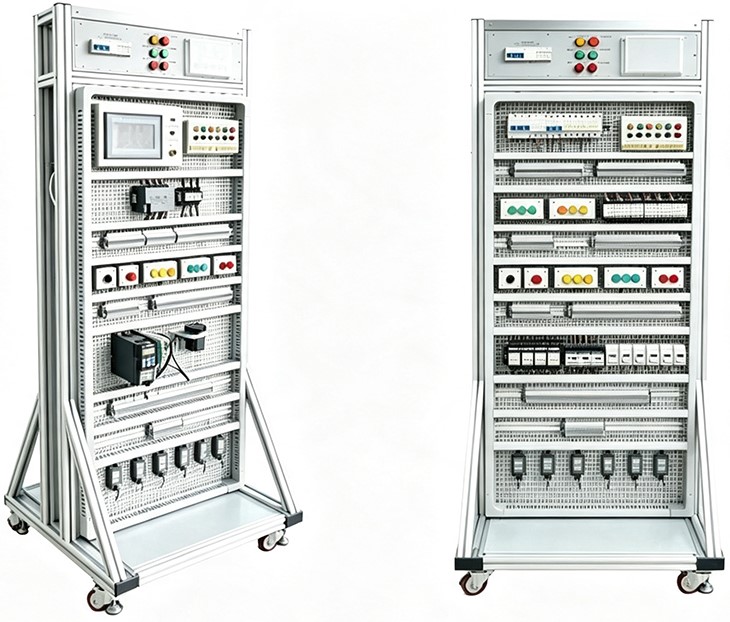

A 工作面(PLC電氣控制) B 工作面(電力拖動)
圖片僅供參考，以實物具體配置為準
2.設備采用模塊化設計組合式運用的設計理念，包含了PLC 控制技術、觸摸屏應用技術、變頻調速技術、伺服驅動技術、步進驅動技術、電動拖動技術等培訓及鑒定內容。
二、設備技術參數
1.工作電源： AC380V±10％ 50Hz。
2.額定功率： ≤1.5kW。
3.設備尺寸：長×寬×高=800mm×800mm×1940mm。
4.安全保護功能：漏電保護、過流保護、短路保護、接地保護。
三、設備功能與結構
1.設備以網孔架為基礎實訓單元，仿真企業真實環境，可開展教學實訓。
2.設備采用 A，B 雙面實訓方式，其中A 工作面由電源模塊以及 PLC 電氣控制掛板組成，其中B 工作面由電源模塊、電力拖動掛板、 電動機組、電力拖動實訓套件組成。
A 工作面實訓區
1.電源模塊
1.1 功能：為實訓任務提供各種電源，具有漏電保護、過流保護、短路保護、接地保護等。
1.2 尺寸：W718*D98*H178mm。
1.3 結構： 由箱體和面板組成，采用Q235 冷軋鋼板折彎后焊接而成，表面靜電噴塑處理。
1.4 直流電源：DC24V，帶短路保護及自動恢復功能。
1.5 兩組交流電源輸出；AC380V、AC220V，采用安全端子及螺釘端子兩種輸出方式，方便不同方式接線。
1.6 電源輸出區域設計有透明安全防護罩，提高用電的安全性。防護罩開合角度大于 110度，出線孔為拱門型設計。
2.PLC 電氣控制掛板
2.1 功能：掛板集成安裝有 PLC 控制器、觸摸屏、變頻器、伺服系統、步進系統、指示燈按鈕模塊等，所有器件端口引至接線端子，完成接線、編程、調試等實訓。為了延長電器使用壽命，各電器的接點都先與接線端子相連，再在端子上接線操作，以求經久耐用。
2.2 尺寸：W717*D40*H1508mm。
2.3 結構：掛板采用二橫二豎通用網孔設計， Q235 冷軋鋼板折彎后焊接而成，表面靜電噴塑處理。
2.4 主要器件參數：
2.4.1 PLC 主機系統：西門子 S7-200Smart ST40 PLC
（1）高速計數 :4 路 200 kHz
（2）具備以太網接口和 RS485 接口
（3）支持 TCP,UDP,ISO-ON-TCP 通信協議
（4）用戶儲存器 : 24 KB 程序存儲器/16 KB 數據存儲器/10 KB 保持性存儲器
（5）板載數字 I/O : 24 點輸入/16 點數出
（6）I/O 模塊擴展 : 最多可支持 6 個擴展模塊
（7）可用電流（24 V DC）：最大 300 mA（傳感器電源）
（8）尺寸：125x100x81mm (±5%）
2.4.2 觸摸屏模塊： 昆侖通態 TPC 7032kt 7 寸觸摸屏；
液晶屏：7"TFT 液晶屏，分辨率（800×480）；CPU 主板 ：Cortex-A7 多核 800MHz；四線電阻式；存儲設備 128M NAND Flash，HK/HS 軟件支持大數據儲存； 電源：DC24V/30W。
2.4.3 變頻器：西門子V20C-PN 0.37KW/220V 變頻器；
（1）點數：6 點數字輸入，3 點數字輸出；
（2）標稱功率：0.75kW；
（3）尺寸長×寬×高：297*266*340mm,
（4）輸入電源：220～240V
2.4.4 伺服系統；兩相數字式步進驅動器； 自復平鈕、旋鈕 2、信號指示燈，端口引至接線端子組成。
B 工作面實訓區
1.電源模塊
（1）功能：為實訓任務提供各種電源，具有漏電保護、過流保護、短路保護、接地保護等。
（2）尺寸：W718*D98*H178mm。
（3）結構：由箱體和面板組成，采用Q235 冷軋鋼板折彎后焊接而成，表面靜電噴塑處理。
（4）直流電源：DC24V，帶短路保護及自動恢復功能。
（5）兩組交流電源輸出；AC380V、AC220V，采用安全端子及螺釘端子兩種輸出方式，方便不同方式接線。
（6） 電源輸出區域設計有透明安全防護罩，提高用電的安全性。防護罩開合角度大于
110 度，出線孔為拱門型設計。
2.電力拖動掛板
電力拖動掛板采用萬能網孔板開放式設計，自由組合的思路，學員根據實訓項目的要求，選取器件、組合成相應的實訓電路，完成電力拖動線路安裝、接線、調試及工藝整理，滿足實訓教學、鑒定培訓及職業競賽的需要。為了延長電器使用壽命，各電器的接點都先與接線端子相連，再在端子上接線操作，以求經久耐用。
3.電動機組
（1）功能：底板采用Q235 冷扎鋼板折彎后焊接而成，表面靜電噴塑處理，底板安裝有三相異步電動機及雙速電動機，電動機引線采用高絕緣性安全型接線柱引出，以便于學員接線。裝有兩個黑色鑄鋁拉手，方便搬運。在設備中作為電路負載模塊使用。
（2）三相異步電動機：380V 60W 0.39/0.66A (0.67A) 1400r/min。
（3）雙速電機：380V 40/25W 0.25/0.2A 2800/1400r/min。
4.電力拖動實訓套件
實訓套件包含剩余電流動作斷路器、小型斷路器、交流接觸器、輔助觸頭、中間繼電器、熔體、熔斷器座、時間繼電器、時間繼電器、熱過載繼電器、行程開關、自復平頭按鈕、按鈕盒等元器件組成，完成教學實訓用。
四、實訓考核設備的功能A 面實訓功能舉例：
1)三相異步電動機直接起動、停車的控制電路連接；
2)接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接；
3)按鈕聯鎖的三相交流異步電動機正、反轉控制電路的連接；
4)按鈕、接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接；
5)三相交流異步電動機Y-△（手動切換）啟動控制電路的連接；
6)三相交流異步電動機Y-△（時間繼電器切換）啟動控制電路的連接；
7)三相交流異步電動機反接制動控制電路的連接；
8)多臺（3 臺及以下） 電動機的順序控制電路的連接
9)電動機的往返行程控制電路的連接；
10)三相交流異步電動機既能點動，又能連續轉動的控制電路連接；
11)兩地控制電路的連接；
12)按鈕切換的雙速電動機調速控制電路的連接；
13)時間繼電器切換的雙速電動機調速控制電路的連接；
14)離心開關配合的反接制動控制電路的連接；
B 面實訓功能舉例：
1)變頻器面板功能參數設置和操作實訓；
2)變頻器對電機點動控制、啟停控制；
3)電機轉速多段控制；
4)工頻、變頻切換控制；
5)基于面板操作的電機開環調速；
6)變頻器的保護和報警功能實訓；
7)基于 PLC 的變頻器開環調速；
8)觸摸屏的參數設置；
9)觸摸屏的編程；
10)觸摸屏、PLC、變頻器的綜合實訓；
11)步進電機的控制；
12)步進驅動器的參數設置；
13)步進電機的 PLC 開環控制；
14)交流伺服電機的控制；
15)交流伺服驅動器的參數設置；
16)交流伺服電機的 PLC 半閉環控制；
五、電工電氣控制綜合實訓考核設備詳細參數
序號 | 設備名稱 | 詳細參數 | 數量 |
1 | 主體平臺 | 1. 整體尺寸：長×寬×高=800mm×800mm×1940mm 2. 平臺采用立式結構開放式設計，主體采用40*80 型材做骨架，周邊采用Q235 冷扎鋼板做封板，表面靜電噴塑處理，整機既堅固耐用，又美觀大方。底部裝有帶腳墊萬向輪，萬向輪移動時用，可調腳固定時用，移動固定兩相宜。頂部安裝電源模塊，中部為實訓區域，依據任務安裝不同掛板。 | 1 套 |
2 | 電源模塊 | 1. 功能：為實訓任務提供各種電源，具有漏電保護、過流保護、短路保護、接地保護等。 2. 結構：由箱體和面板組成，采用Q235 冷軋鋼板折彎后焊接而成，表面靜電噴塑處理。 3. 直流電源：DC24V，帶短路保護及自動恢復功能； 4. 兩組交流電源輸出；AC380V、AC220V，采用安全端子及螺釘端子兩種輸出方式，方便不同方式接線。 | 2 套 |
3 | PLC 電氣控制掛板 | 1. PLC 模塊：西門子 plc S7-200Smart ST40 1.1 高速計數 :4 路 200 kHz 1.2 具備以太網接口和 RS485 接口 1.3 支持 TCP,UDP,ISO-ON-TCP 通信協議 1.4 用戶儲存器 : 24 KB 程序存儲器/16 KB 數據存儲器 /10 KB保持性存儲器 1.5 板載數字 I/O: 24 點輸入/16 點輸出 1.6 I/O 模塊擴展 : 最多可支持 6 個擴展模塊 1.7 可用電流（24 V DC）：最大 300 mA（傳感器電源） 1.8 尺寸：125*100*81mm | 1 套 |
2.觸摸屏模塊： 昆侖通態 TPC7032kt 7 寸觸摸 液晶屏：7"TFT 液晶屏，分辨率（800×480）；CPU 主板 ：Cortex-A7多核 800MHz；四線電阻式；存儲設備 128MNAND Flash，HK/HS 軟件支持大數據儲存； 電源：DC24V/30W。 |
3. 變頻器：西門子V20C-PN 0.37KW/220V： 點數：6 點數字輸入，3 點數字輸出；標稱功率：0.37kW；尺寸： 297*266*340mm,電源電壓 單相AC200V-240V 。 |
4. 伺服系統 :伺服驅動器 SD300+ 伺服電機SD60AEA04030 主 電路 電源 :單相 AC200V-240V ， ± %50/60Hz； 連續輸 出 電流:1.6A ；最大輸出電流：5.8A。 |
5. 步進系統：兩相數字式步進驅動器；YKE2305M+步進電機：YK57HB56-04A；驅動電壓：20-50VDV；適配電流：<4.2A；保護功能： |
6. 指示燈按鈕模塊：采用Q235 冷軋鋼板折彎后焊接而成，表面靜電噴塑處理。 |
7.為了延長電器使用壽命，各電器的接點都先與接線端子相連，再在端子上接線操作， 以求經久耐用。 |
4 | 電力拖動掛板 | 1. 功能：采用萬能網孔板開放式設計，自由組合的思路，平臺配套電力拖動實訓套件箱，學員根據實訓項目的要求，選取器件、組合成相應的實訓電路，完成電力拖動線路安裝、接線、調試及工藝整理實訓；為了延長電器使用壽命，各電器的接點都先與接線端子相連，再在端子上接線操作， 以求經久耐用。 | 1 套 |
5 | 電動機組 | 1. 三相異步電動機 （單速）YS5024,3 臺 ：380V 60W 0.39/0.66A (0.67A) 1400r/min。 2. 三相異步電動機（離心）YS5024 1 臺：380V；60W 3. 三相異步電動機（雙速）YS 502/4 1 臺：380V 40/25W 0.25/0.2A2800/1400r/min。 | 1 套 |
6 | 電力拖動實訓 | 詳見附件一： 電力拖動實訓套件清單 | 1 套 |
7 | 實訓工具 | 詳見附件二：實訓工具清單 | 1 套 |
六、 附件一：電力拖動實訓套件清單
序號 | 配置名稱 | 規格型號 | 單位 | 數量 |
1 | 剩余電流動作斷路器 | DZ47LE-32 3P+N C16 | 個 | 1 |
2 | 小型斷路器 | DZ47-63 3P C16 | 個 | 1 |
3 | 交流接觸器 | CJX2-0910 220V | 個 | 5 |
4 | 輔助觸頭 | F4-22 | 個 | 5 |
5 | 熔體 | 6A | 個 | 5 |
6 | 熔斷器座 | RT28N-32 32A 3P | 個 | 1 |
7 | 熔斷器座 | RT28N-32 32A 2P | 個 | 1 |
8 | 時間繼電器 | ST3PA-A 30s AC220V | 個 | 1 |
9 | 時間繼電器 | JSZ3F 30s AC220V | 個 | 1 |
10 | 時間繼電器座 | PF083-A | 個 | 2 |
11 | 熱過載繼電器 | NR2-25 /0.25-0.4A | 個 | 2 |
12 | 行程開關 | YBLX-K3 | 個 | 2 |
13 | 行程開關 | YBLX-K1 | 個 | 2 |
14 | 自復平頭按鈕 | 孔徑Ф22 1 常開 1 常閉 紅色 | 個 | 2 |
15 | 自復平頭按鈕 | 孔徑Ф22 1 常開 1 常閉 綠色 | 個 | 2 |
16 | 自復平頭按鈕 | 孔徑Ф22 1 常開 1 常閉 黃色 | 個 | 1 |
17 | 蘑菇頭式急停按鈕 | 孔徑Ф22 1 常閉 紅色 | 個 | 1 |
18 | 按鈕盒 | 1 位 | 個 | 1 |
19 | 按鈕盒 | 2 位 | 個 | 2 |
20 | 按鈕盒 | 3 位 | 個 | 3 |
21 | 信號指示燈 | AC220V 綠色 | 個 | 2 |
22 | 信號指示燈 | AC220V 黃色 | 個 | 2 |
23 | 信號指示燈 | AC220V 紅色 | 個 | 2 |
24 | 旋鈕式開關 | 孔徑Ф22 1 常開 1 常閉 | 個 | 2 |
25 | 橋堆 | KBPC2510 | 個 | 1 |
26 | 管式電阻 | RX20-50W100 Ω ±5% | 個 | 3 |
27 | 線槽 | 配套設備使用 | 條 | 3 |
28 | 通用C45 鋁導軌 | 配套設備使用 | 條 | 3 |
29 | 安裝螺釘 | 配套設備使用 | 批 | 1 |
30 | 耗材 | 0.75mm 導線（黃、綠、紅、藍、黑各 25 米） | 套 | 1 |
七、 附件二：實訓工具
序號 | 配置名稱 | 規格型號 | 單位 | 數量 |
1 | 一字螺絲刀 | 3 寸 | 把 | 1 |
2 | 十字螺絲刀 | 3 寸 | 把 | 1 |
3 | 斜口鉗 | DL2206 | 把 | 1 |
4 | 剝線鉗 | ELE-700F | 把 | 1 |
5 | 壓線鉗 | HS-06WF | 把 | 1 |
6 | 工具箱 | MB17 | 個 | 1 |
