SBGYD-01L型電子工藝實訓平臺（單面，雙工位）
一、概述
電子工藝實訓平臺（單面，雙工位）是按照電子工藝課程的實訓需求設計，可完成中小型電子產品的裝配、調試和檢修等實訓，使學生掌握電子產品裝配和調試的基本技能，同時可滿足電子制作、電子設計大賽、課程設計、畢業設計等實訓要求。
1.電子工藝實訓平臺是按照電子工藝課程的實訓需求設計，可完成中小型電子產品的裝配、調試和檢修等實訓，使學生掌握電子產品裝配和調試的基本技能，同時可滿足電子制作、電子設計大賽、課程設計、畢業設計等實訓要求。
2.采用單面雙工位結構，每工位配有交直流電源、日光燈、實訓套件和焊接調試工具等。組裝好的實訓臺安全可靠，可防靜電。

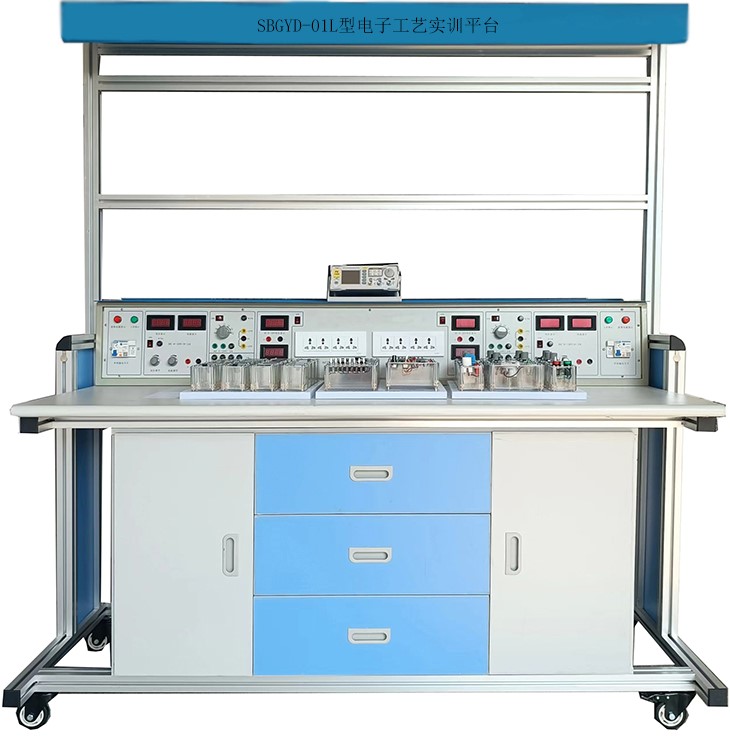

（圖片僅供參考、以實際配置為準）
二、技術性能
1.輸入電源：單相三相交流電源220VAC±10%，具有觸電及過載保護功能，確保人身安全。
2.工作環境：－10～40℃；環境濕度：≤90%（25℃）
3.外形尺寸：長×寬×高=1600×700×1800mm
4.裝置容量：≤1.5KVA
5.安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。設備絕緣電阻≥20MΩ，抗電強度在AC1.5KV、10mA、1min無擊穿無飛弧、接地電阻≤4Ω。
四、設備配置及功能介紹
實訓裝置由實訓臺、電源控制屏、實訓模塊、實訓焊接工具等組成。
（一）電子工藝實訓臺:采用工業鋁合金型材框架，在電源控制屏上方為兩層結構。其中第一層既可放置外配儀器儀表，也可掛放其它通用電工電子實訓掛箱，擴展完成多門課程實訓；第二層可放置PVC夾板，用來夾放實訓圖紙。實訓臺下方還設有四個帶剎車的萬向輪，便于移動和固定。桌面輔有防靜電皮。
（二）活動柜（1個）
活動柜設有3個帶拉手抽屜，可存放實訓工具。兩側分為6層結構，可放置實訓模塊。
（三）電源控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板，交直流電源、日光燈、實訓套件和焊接調試工具。
具體功能如下：
1. 交流電源
(1) 高壓交流電源：2組共8路AC220V電源接口，可為外配儀器設備提供工作電源。
(2) 低壓交流電源2組：分3V、6V、9V、12V、15V、20V、24V七檔可調，輸出端具有短路保護、功能，同時還提供帶中心抽頭雙17V交流電源。
2. 直流電源
(1) 可調直流電源：兩路0.0V～30V/2A連續可調，具有截止型短路軟保護和自動恢復功能，設有數顯輸出指示。
(2) 固定直流電源：±12V/1A、±5V/1A固定輸出，每路均具有短路保護措施。
3. 照明燈架：頂部裝有照明燈架。
（三）實訓工具套件(2套／臺)剝線鉗1把、尖嘴鉗1把、小十字螺絲刀1把、大十字螺絲刀1把、小一字螺絲刀1把、大一字螺絲刀1把、小鑷子1把、剪刀1把、熱風拆焊臺1套、焊錫絲1圈、吸錫器1把等工具。
（四）實訓套件：
1、直流穩壓電源 2套
2、OTL功率放大電路 2套
3、多路搶答器 2套
4、可編程定時器 2套
5、聲光雙控節電燈 2套
6、門鎖防盜報警器 2套
7、光控音樂門鈴 2套
五、可完成實訓項目
1.直流穩壓電源的焊接與調試
2.OTL功率放大電路的焊接與調試
3.多路搶答器的焊接與調試
4.可編程定時器的焊接與調試
5.聲光雙控節電燈的焊接與調試
6.門鎖防盜報警器的焊接與調試
7.光控音樂門鈴的焊接與調試
