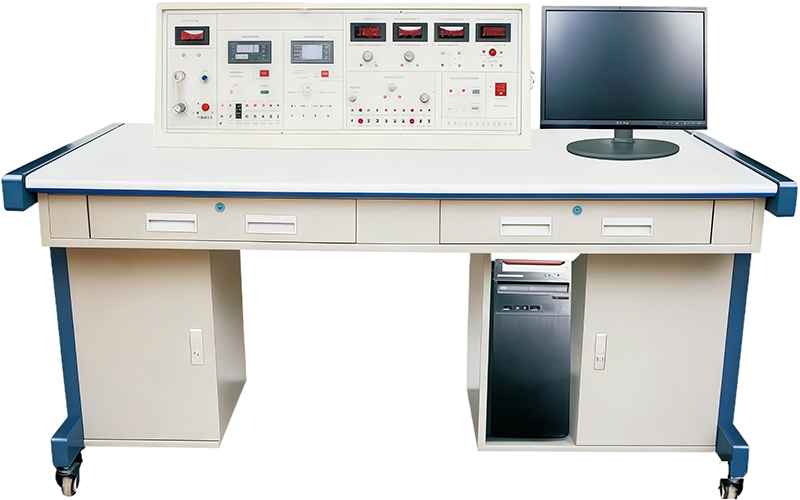

SBCGQ-SY生物醫學傳感器實驗臺
一、生物醫學傳感器實驗臺簡介
生物醫學傳感器實驗臺是適用于生物醫學工程、醫學等專業需要而推出的新產品。主要用于醫科大學、醫學院的“醫用傳感器原理及檢測技術”等課程的實驗教學。采用的傳感器大部分是實際測量結構，便于學生加強對書本知識的理解，并在實驗過程中，通過信號的拾取，轉換，分析，培養學生作為一個醫學工作者具有的基本操作技能與動手能力。
二、生物醫學傳感器實驗臺組成
生物醫學傳感器實驗系統由主控臺、傳感器和相應的實驗?zāi)０濉?shù)據采集卡及處理軟件、實驗臺桌五部分組成。
三、生物醫學傳感器實驗設備結構：
生物醫學傳感器實驗臺由主控臺、傳感器和相應的實驗?zāi)０濉?shù)據采集卡及處理軟件、實驗桌五部分組成。
1、主控臺部分
1.信號發生器：頻率至少覆蓋1k～10kHz ，峰峰值最低覆蓋范圍VP-P=0～17V連續可調。
2. 頻率至少覆蓋1～30Hz低頻信號，峰峰值最低覆蓋范圍VP-P=0～17V連續可調，有短路保護功能。
3.至少四組直流穩壓電源：+24V,±15V、+5V、±2～±10V分五檔輸出、0～5V可調，有短路保護功能。
5.數字式電壓表：量程覆蓋0～20V，至少分為200mV、2V、20V三檔、精度≤0.5級。
6.數字式毫安表：量程覆蓋0～20mA，至少三位半數字顯示、精度≤0.5級，有內測外測功能。
7.頻率/轉速表：頻率測量范圍覆蓋1～9999Hz，轉速測量范圍覆蓋1～9999rpm。
8.高精度溫度調節儀：多種輸入輸出規格，人工智能調節以及參數自整定功能，先進控制算法，溫度控制精度≤±0.5℃。
2、傳感器和實驗?zāi)K部分
3、數據采集卡及處理軟件（學生自己可以編程）
針對目前市售的傳感器實驗系統所配的采集器(卡)動態范圍太小，分辨率和精度過低的缺點，該數據采集達到了工業級的要求，達到了很高的測量精度和動態范圍，接口部分采用USB接口，方便用戶的實際使用。該采集器既能滿足完全的實驗要求，取代現有的儀表顯示讀數，也可作為科研人員直接的科研開發使用。
具體技術指標如下：
（提供labview連接數據庫和提供組態連接數據驅動，兩種軟件都能夠采集），配套檢測所有傳感器的信號和增強型模塊輸入和控制。
1、3通道16位輸入，最大鉗位±20v，必須實現，為了防止燒壞通道。最小分辨率1mv，連續最大采樣頻率100khz，曲線必須光滑。采樣頻率可選擇1k，10k，200k軟件可配置。存儲數據可以根據需要進行選擇，量程自動切換。
2、所有傳感器實驗采樣和控制軟件必須用labview采集和控制。軟件采集設置可分單步采樣、定時采樣、雙向采樣、與動態采樣。在單步采樣時可以以最小二乘法與端點法分析其最大非線性誤差或最大遲滯誤差，在動態實驗時可以分析其輸入波形的頻率、振幅或轉速。支持打印功能，能把實驗結果在實驗結束后即可打印出來。采集卡硬件具有程控放大功能，在測量小電壓時能有很高精度。分辨率為1mv。學生可以自己編程和調試。
3、實驗桌
專用實驗桌尺寸為1600×800×750(mm)，實驗桌面上預留顯示器或示波器安放位置。兩個特制柜可分別安放實驗?zāi)０搴陀?jì)算機主機及鍵盤。
四、生物醫學傳感器實驗臺配置
傳感器 | 模 塊 | 技 術 指 標 |
心音傳感器 | 心音測量模塊 | 0.1-1500Hz、心音曲線描繪的 |
心跳傳感器 | 心跳測量模塊 | 頻率響應0.1-1000Hz、心電圖曲線描繪、靈敏度1mv/cm |
脈搏傳感器 | 脈搏測量模塊 | 實時檢測各種脈搏、脈搏曲線描繪 |
呼吸流量傳感器 | 呼吸流量測量模塊 | 描繪肺通氣量曲線 |
呼吸波傳感器 | 呼吸波測量模塊 | 實時反應呼吸頻率及呼吸波形、呼吸比 |
血壓測量傳感器 |
| 測量范圍： 50—300mmHg |
體溫測量傳感器 |
| 測量范圍：35—43℃ |
