SBQC-480常柴480直列四缸柴油機(帶翻轉架臺架)
一、產品概述
多缸柴油機(帶翻轉架臺架)采用常柴480直列四缸水冷柴油發動機總成為實訓主體，配套專用發動機蝸輪蝸桿減速翻轉架，主要面向農機應用技術、農機維修、汽車檢測等專業，用于柴油機拆裝、零部件檢測、裝配調試?yán)韺?shí)一體化教學，同時滿足職業技能等級鑒定實訓考核需求。
發動機整機零部件完整，包含缸體、缸蓋、曲軸連桿機構、配氣機構、柱塞式噴油泵、冷卻系統、潤滑系統、進排氣系統全部原件，還原輕型農機、小型工程機械柴油機真實結構。翻轉架采用高強度國標鋼結構焊接成型，表面噴塑防銹處理；手搖蝸輪蝸桿減速機構，可實現360°軸向任意翻轉，任意角度自鎖鎖止，拆裝無觀察死角，方便學員從各個方位開展拆解與裝配作業，翻轉操作輕便省力，作業安全穩定。

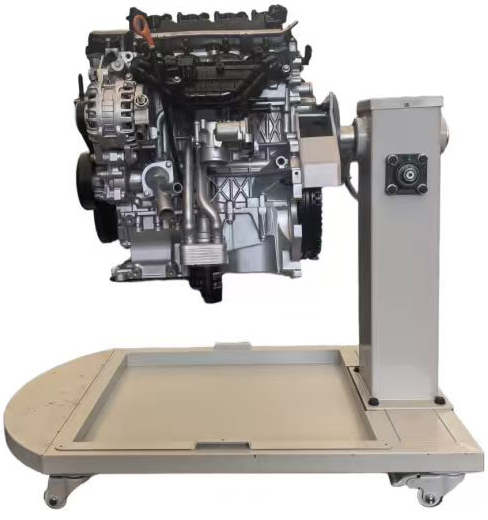

（圖片僅供參考、以實際配置為準）
二、功能簡介
1.采用翻新常柴480 柴油發動機總成(易于拆裝)，組裝在專用發動機拆裝翻轉架上。
2.采用減速翻轉機構，可使發動機任意角度旋轉，并能任意位置鎖止，便于學生從不同的角度進行拆卸和裝配。
3.底部放置大面積接油盤，便于小零件或螺絲的集中存放。
4.拆裝翻轉架采用了高強度的鋼結構焊接，表面經噴涂工藝處理，底部帶有自鎖腳輪裝置，可移動式，方便教學。
三、技術規格
設備外形：1000×600×1100mm (長×寬×高)
顏色：7032
鋼管：40*40*3mm
萬向腳輪
前二只萬向帶鎖止功能腳輪
后二只萬向腳輪
腳輪與臺架用M6*4螺絲固定，方便設備維修與維護。
腳輪：60mm×50mm(直徑×寬度)
腳輪支撐：1.0T
減速機：MOPA70；1：70
四、基本配置(每臺)
序號 | 名 稱 | 規格型號 | 單位 | 數量 |
1 | 柴油發動機總成 |
| 套 | 1 |
2 | 拆裝翻轉架(帶自鎖腳輪裝置，帶立柱鋼管200*200*5mm； | 950×680×850mm(長×寬×高) | 臺 | 1 |
3 | 大面積接油盆 | 660×590×35mm(長×寬×深) | 個 | 1 |
4 | 減速機構（帶搖手盤等附件） |
| 套 | 1 |
