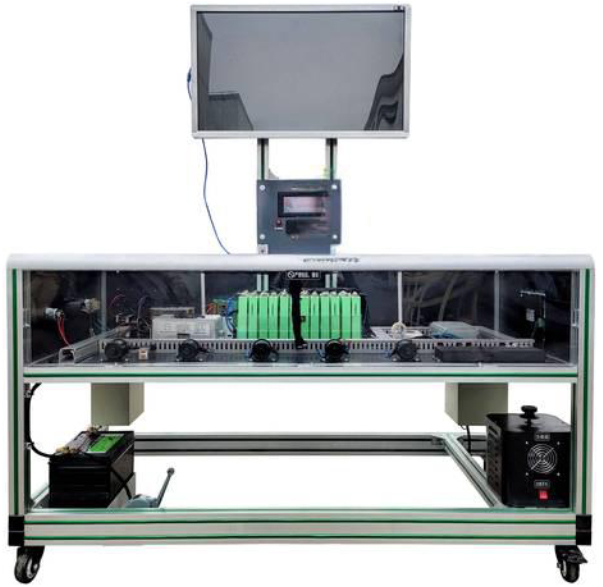

SBXNY-DC-1動力電池系統裝調與檢測技術實訓平臺

一、產品概述

動力電池系統裝調與檢測技術實訓臺可以實現學習產業端動力電池裝調和檢測操作要求，掌握動力電池分揀、分容、電池性能識別及裝配測試等技能，能夠符合國家產教融合政策下職業教育要求。

二、產品功能

1.電池模塊需采用國內主流企業原車電池包；配置電池管理系統和采樣線束，可控制電池包正常充電和放電。

2.通過電池包低壓連接器可與電池管理系統通信。

3.安裝可視化顯示終端，終端屏幕尺寸≥32寸，內存≥4G，存儲≥128G，內置電池包維修相關文本資料和視頻資料等。

4.使用平臺需配套電池包密封檢測接口專用工裝，可對電池包進行密封測試，確保修復后的電池包滿足使用標準。

5.平臺可對內放電，配套電池包放電負載，通過接觸器控制，測試電池包放電功能。

6.平臺需配置國標交流充電口、國標車載充電機，可使用國標充電設備對電池包進行充電。

7.電池包需固定在可移動平臺上，平臺采用鈑金結構，配置萬向剎車輪，方便移動及位置固定。

8.平臺具有自主知識產權，通過第三方性能測試，檢測內容包含但不限于外觀檢查、充電功能測試、放電功能測試、絕緣性測試、密封性測試、靜電放電抗擾度等，檢測結果為合格。

9.平臺需配置電池包輸出、負載輸出等測試連接點，設置電壓采樣、電流采樣，可為整車能耗測試分析平臺提供數據采樣。

10.動力電池內部PDU包含主正接觸器、預充接觸器、預充電阻、霍爾傳感器等部件，實現電池對外供電。

11.實車電池包配置動力電池高壓輸出直流母線、高壓交流充電線束、低壓通訊線束等，實現電池與車載充電機等外部部件連接工作。

12.平臺需配置外配電盒PDU模塊，包含但不限于主正保險、主負保險、電池電流橋、外放電流橋、空調電流橋、外放繼電器、空調繼電器等，部件采用大電流導線連線，確保設備過流性能。

13.為確保平臺使用安全性能，需配置急停開關、POWER開關、外放高壓開關、空調檔位開關等，保證設備電力分區單獨控制，在緊急情況下可通過急停開關進行斷電。

14.平臺需配置風加熱電阻負載，用于驗證電池包放電功能。

15.平臺高壓接插件需配備高壓互鎖端子，當高壓接插件松動或被拔掉時，平臺可快速完成斷電，確保設備安全。

16.平臺需配置完備的使用說明書，包含安全警示說明、設備簡介、動力蓄電池裝調與檢修操作步驟、注意事項等文本內容。

17.平臺加裝對外放電正接觸器和對外放電負接觸器，可用來與另一個平臺"驅動系統裝調與檢測技術平臺"進行互聯，給驅動系統裝調與檢測技術平臺提供直流電源，驅動電機運轉，從而實現新能源汽車電池、電機、電控三大電聯調測試，再現產業端電池、電機應用崗位操作工藝和要求。
