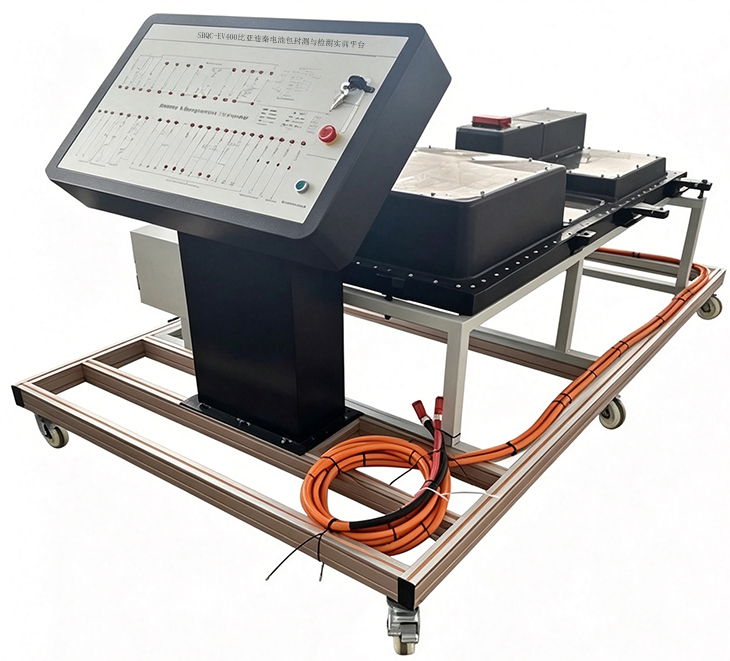

SBQC-EV400比亞迪秦電池包封測與檢測實訓平臺

一、產品介紹

比亞迪秦電池包封測與檢測實訓平臺以（翻新比亞迪秦EV400）新能源車型為基礎包含高壓連接線束、檢測面板。方便學員對動力電池組認知和分析。

1.通過連接驅動電機實訓平臺和空調系統實訓平臺，可分析動力電池的高壓上電和下電控制邏輯。

2.符合國家新能源汽車教學標準，適合職業院校、培訓學校、培訓機構等新能課程教學使用。為汽車教學專業學科打造了教、學、研、修、操、控、檢的新能源汽車專用設備。

二、功能特點

1.設備框架采用壁厚不低于2.5mm方管作為臺架支撐，外部采用不低于2mm優質鋼板通過激光切割工藝及數控折彎設備制作而成，保證美觀和牢固。測量面板采用不低于8mm透明亞克力鏡像UV噴涂工藝，設備操作面板符合人機工程學的設計理念，方便學員操作。

2.動力電池實訓平臺配備檢測端子，學員可通過萬用表、示波器分析各系統的電路特點。

3.設備通過連接專用診斷儀分析動力電池組的單體電壓、電池溫度等信息。

4.動力電池包外殼采用透明亞克力制成，可清晰觀察電池單體、電池模組的串聯方式。

5.配備故障考核設置系統.

三、產品配置

1.設備主要采用新能源車型動力電池總成一套包含：專用連接線束(配置低壓連接線束1根長度約4米，高壓連接線束1根長度約4米)、快充充電接口、電池加熱器1個、動力電池液體連接管路2根、檢測面板(檢測端子15個)、故障設置系統1套(不少于14個斷路故障)設備實訓指導書一套。

2.專用連接線束、快充充電接口、電池加熱器1個、動力電池液體連接管路2根、無線故障設置系統1套。

3.電池包PACK控制電路、檢測面板、無線故障設置系統1套。

四、實訓項目包含：

1.動力電池低壓電路的檢測與故障分析。

2.動力電池互鎖信號的檢測與故障分析。

3.動力電池模組連接聯方式的認知與檢測。

4.動力電池絕緣阻值的檢測。

5.新能源專用診斷儀對動力電池溫度、單體電池電壓、電流等數據診斷與分析。

6.動力電池熱管理系統的結構認知與分析。

7.BMS管理系統認知與檢測。

五、技術參數

1.高壓動力母線電壓:額定工作 DC408V 及以上，滿足磷酸鐵鋰電池系統高壓實訓工況要求；

2.動力電池類型：支持磷酸鐵鋰（LFP）動力電池組系統匹配；

3.低壓控制工作電壓:系統控制回路標準工作電壓 DC12V，適配行業通用低壓控制供電體系；

4.外形尺寸：1800×1300×1200mm(長×寬×高)；

5.工作環境溫度：-20℃~+50℃。
