SB-YYWJ透明液壓挖掘機系統與PLC控制實訓裝置

一、概述

透明液壓挖掘機系統與PLC控制實訓裝置采用透明有機玻璃外殼的液壓元件及防漏透明油管，能清晰直觀的觀察到液壓元件內部結構和流動過程。可真實演示挖掘機工作裝置的挖掘、卸料、提升等動作、多種控制方式（手動、繼電器、PLC）的基本回路實訓。適合大中專院校機電類專業"液壓傳動"、"液壓與氣壓傳動"等課程的教學實訓需要。

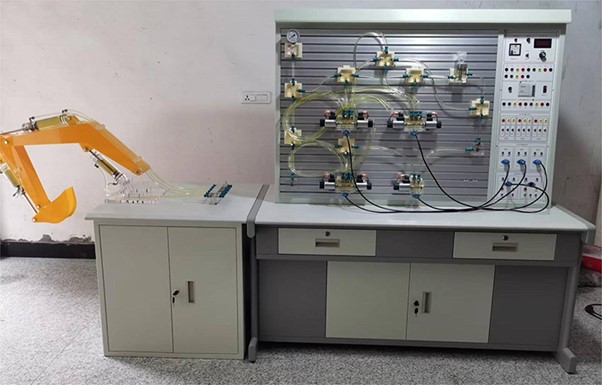

（圖片僅供參考，以實際設計為準）

二、技術參數

1、輸入電源：AC220V．允差±l0%，50Hz；

2、裝置容量：≤1kVA；

3、工作環境溫度：－5℃～40℃；

4、工作濕度：≤90%(40℃時)；

5、實訓裝置外形尺寸：≥1500mm×700mm×1750mm；實訓臺外形尺寸：≥720mm×700mm×1750mm。

6、液壓泵站：

（1）系統額定壓力1.0MPa；

（2）定量齒輪泵-電機1套：采用內軸一體式安裝，結構緊湊，噪音低；定量齒輪泵：額定流量6L∕min，壓力2.5 MPa；電機：交流220V電壓，功率250W。

7、液壓元件：采用透明工藝加工而成，最大工作壓力2.0MPa。每個透明液壓元件皆配有底板，可方便、隨意地安放在操作面板上。油路搭接采用半封閉式快換接頭，而且采用透明軟管，可清晰直觀看見油路的流動，不漏油。

8、電器控制單元

（1）PLC主機模塊：主機選用三菱FX1S-20MR主機，12路DC輸入／8路繼電器輸出。

（2）配有控制模塊：電源模塊，PLC控制模塊，繼電器控制模塊，控制按鈕模塊，液壓元件獨立模塊等。

9、電磁換向閥：DC24V  .吸力3mpa

三、結構要求

1、挖掘機有彎臂、直臂、挖斗、挖斗連桿、液壓缸和底座支架組成。

2、挖掘機彎臂、直臂、挖斗、挖斗連桿均采用彩色有機玻璃手工加工而成。

3、液壓缸采用透明進口亞克力車削加工而成，清晰的看到內部結構，液體流動與活塞移動過程。

4、底座支架采用進口有機玻璃加工而成。

5、采用PLC控制液壓系統實現挖掘、提升、卸料等功能。

四、主要特點

1、透明液壓挖掘機系統與PLC實訓裝置主要由實訓桌、實訓臺、挖掘機實訓臺、液壓泵站、液壓元件和電器控制器件、可編程控制器（PLC）等組件組成。

2、實訓桌、實訓臺為鐵質雙層亞光密紋噴塑結構，實訓桌柜內存放液壓元件等。

3、配備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶"T"溝槽形式的鋁合金型材結構）。油路搭接采用半封閉式快換接頭，拆接方便，不漏油。

4、實訓元件均為透明有機材料加工而成，便于了解掌握幾十種常用液壓元件的結構，性能及用途。實訓組裝回路快捷、方便。

5、通過機械控，傳統繼電器控制，先進的PLC自動控制與PLC編程及監控技術于一體，靈活實現其功能。

6、實驗控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程序控制的優越性和先進性，加深對PLC編程器的了解與掌握。

五、主要功能：

1、液壓傳動各部件及工作原理觀摩、拆裝實訓

2、真實演示挖掘機工作裝置的挖掘、卸料、提升等動作；

3、了解挖掘機液壓系統組成及工作原理，各元件內部結構及工作過程；

4、進行挖掘機液壓系統拆裝和組合、電氣控制系統回路實驗；

5、進行挖掘機液壓系統壓力參數的測量實驗。

六、透明液壓挖掘機系統與PLC控制實訓設備配置清單：
