SBNJ-4JB1普通柴油機拆裝運行實訓臺
一、產品簡介

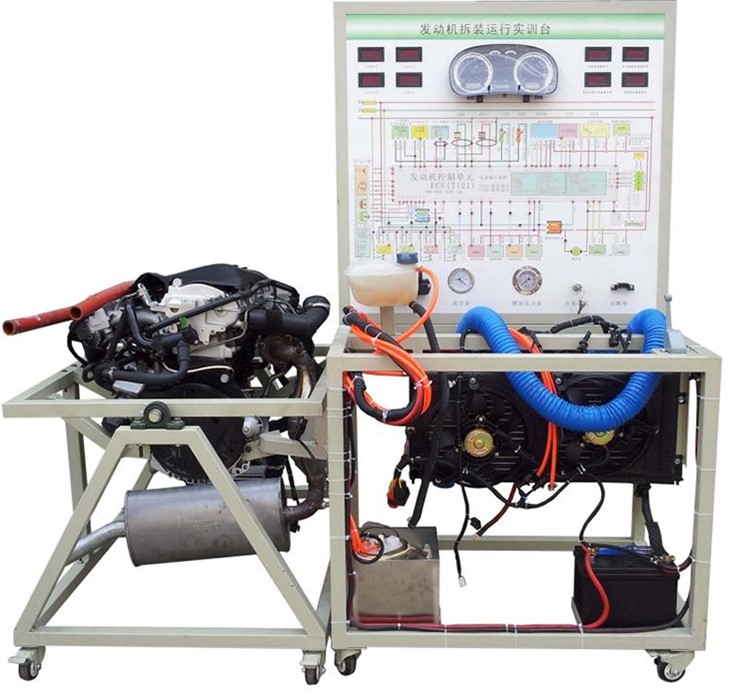

普通柴油機拆裝運行實訓臺采用翻新4JB1柴油發動機總成(易于拆裝)的拆裝翻轉臺架和運行檢測控制臺兩部分組成。拆裝翻轉臺架提供學員進行發動機拆卸和裝配實訓。裝配好發動機后與運行檢測控制臺對接，可起動運行發動機，檢測發動機的裝配效果。
二、功能特點
1.實訓臺面板上繪有彩色噴繪電路圖，學員可直觀對照電路圖和柴油發動機實物，認識和分析控制系統的工作原理；
2.實訓臺由拆裝翻轉臺架和運行檢測控制臺兩部分組成。
拆裝翻轉臺架由柴油發動機總成和可做360度翻轉的發動機拆裝架組成，運行檢測控制臺由控制面板、冷卻系統、供油系統、蓄電池等組成；
3.帶有減速機的拆裝翻轉臺架可做軸向任意角度的翻轉和靜止，可方便地進行拆卸和裝配實訓，底部放置接油盤，便于小零件、水及油的收集，做到三不落地；
運行檢測控制臺架安裝有起動運行發動機所有的部件要素，如電控單元、水箱、油箱和油泵、儀表、點火開關等，與拆裝翻轉臺架進行油路、電路、水路、氣路的對接，可運行發動機(加速/減速/怠速工況正常）、檢測發動機裝配的效果；
4.實訓臺面板上繪有彩色UV平板噴繪電路圖，學員可直觀對照電路圖和發動機實物，認識和分析控制系統的工作原理；
5.面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色系統電路圖，實訓臺面板上安裝有檢測端子、可直接在面板上檢測各傳感器、執行器、發動機控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等；
實訓臺面板上安裝有農機儀表、可實時顯示發動機轉速、噴油壓力、進氣岐管壓力等參數變化；
6.實訓臺配備有電源總開關、飛輪防護罩等安裝保護裝置。
7.實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、技術規格
工作電源：直流12V
燃油標號：依發動機型號
油箱容積：10L
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
面板機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：120*80mm
移動臺架(帶自鎖腳輪裝置,面板柜與底座)：1000*700*1750mm(長*寬*高）
拆裝翻轉架(帶自鎖腳輪裝置)：約1300×600×800mm(長×寬×高)
四、基本配置（每套）
序號 | 名 稱 | 規格型號 | 單位 | 數量 |
（一)運行檢測控制臺1套 |
1 | 檢測控制面板 | 裝有各種檢測端子以及彩色電路圖 （950*900*4mm鋁塑板） | 套 | 1 |
3 | 組合儀表 | 原車 | 套 | 1 |
4 | 診斷座 | 原車 | 個 | 1 |
5 | 點火開關 | 原車 | 個 | 1 |
6 | 燃油箱 | 10L | 個 | 1 |
8 | 水箱及附件 | 原車 | 套 | 1 |
9 | 冷卻風扇 |
| 個 | 1 |
11 | 蓄電池 | 12V 65Ah | 臺 | 1 |
11 | 繼電器 | 含：起動繼電器、油泵繼電器、冷卻風扇繼電器等 | 套 | 1 |
12 | 對接線束 |
| 套 | 1 |
13 | 保險絲盒 | 繼電器盒（帶保險絲座）整體型 | 個 | 1 |
14 | 電源總開關 | 50A | 個 | 1 |
15 | 移動臺架(帶自鎖腳輪裝置,面板柜與底座) | 1000*700*1750mm(長*寬*高） | 臺 | 1 |
16 | 故障模擬與排除裝置 |
| 套 | 1 |
(二)拆裝翻轉臺架1套 |
1 | 發動機總成 | 原車 | 套 | 1 |
2 | 進、排氣管 | 原車 | 套 | 1 |
4 | 對接線束 |
| 套 | 1 |
5 | 大面積接油盆 | 約700×650×30mm(長×寬×深) | 個 | 1 |
6 | 拆裝翻轉架(帶自鎖腳輪裝置) | 約1300×600×800mm(長×寬×高)，帶減速機，可做軸向任意角度的翻轉和靜止。 | 套 | 1 |
