SBDGDQ-01電工綜合實訓與考核設備
一、概述
電工綜合實訓與考核設備，電工綜合實訓平臺，電工操作工作臺為滿足員工日常技能培訓需求，持續提升員工專業能力與實操水平，同時為參與電工技能競賽的人員搭建專業化訓練及能力測評平臺，強化賽前實訓與考核檢驗，保障培訓與競賽備戰工作有序開展，特采購該設備。電工綜合實訓與考核設備采用模塊化設計理念，由可編程控制器控制實訓、電力拖力、故障考核實訓等組成。該套設備包含了可編程控制技術、人機交互應用技術、變頻調速技術、電動拖動技術、設備故障診斷與維護技術等培訓及鑒定內容。

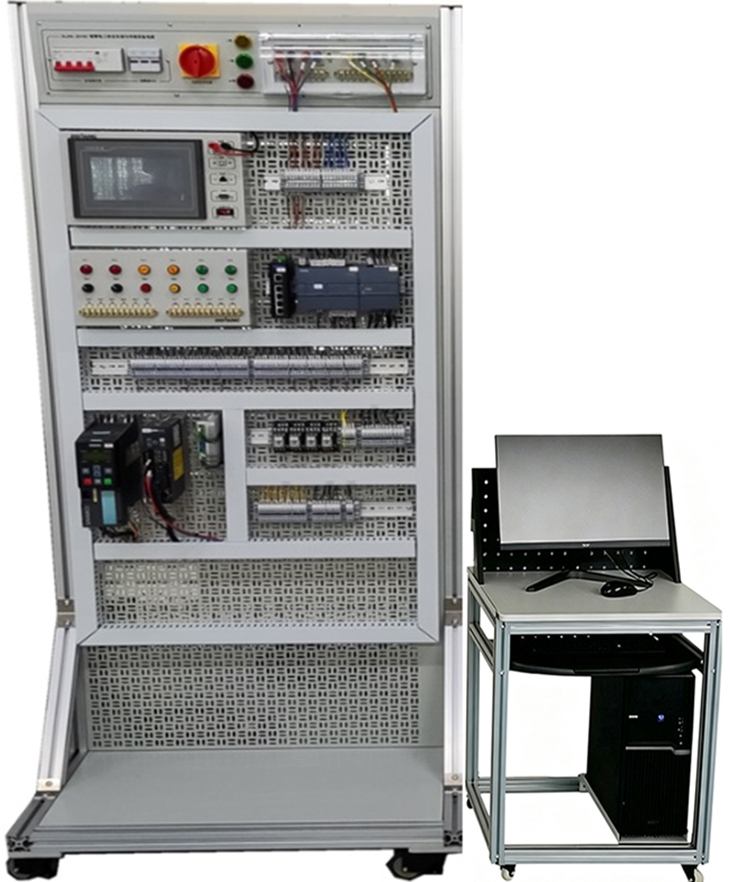

（圖片僅供參考、以實際配置為準）
二、技術參數
1、工作電源： AC380V±10％ 50Hz
2、額定功率：≤1.5kW
3、電工單元尺寸：≥800*700*1830mm 故障考核單元尺寸：≥1400mm*800mm*1810mm
4、電源控制：使用自動空氣開關通斷電源，設有短路保護系統漏電保護系統、接地保護、急停保護等
5、交流電源輸出：三相五線交流380V±10％：安全護套座輸出
6、單相三線交流220±10％：安全護套座輸出與三極多功能插座輸出直流穩壓電源：DC24V/3A
7、CPU1215C：
訂貨號：6ES7215-1AG40-0XB0，SIMATICS7-1200，CPU1215C，緊湊型CPU，DC/DC/DC，2個PROFINET端口，機載I/O：14個24VDC數字輸入；10個24VDC數字輸出；0.5A；2AI0-10VDC，2AO0-20mADC，電源：直流20.4-28.8VDC，程序存儲器/數據存儲器125KB
8、數字量I/O
訂貨號：6ES7223-1BL32-0XB0，SIMATICS7-1200，數字量I/OSM1223，16DI/16DO，16DI24VDC，灌電流/拉電流，16DO，晶體管0.5A
9、模擬輸入/輸出
訂貨號：6ES7234-4HE32-0XB0，SIMATICS7-1200，模擬輸入/輸出SM1234，4個模擬輸入/2個模擬輸出，+/-10V，14位分辨率或者0(4)-20mA，13位分辨率功能特點
10、G120控制單元
訂貨號：6SL3244-0BB12-1FA0，SINAMICSG120控制單元CU240E-2PNE-型配備安全集成STOPROFINET6DI，3DO，2AI，2AO，最大1F-DIPTC/KTY接口USB和SD/MMC接口防護等級IP20環境溫度0至+50°C
11、功率模塊PM240-2
訂貨號：6SL3210-1PE12-3UL1，SINAMICS功率模塊PM240-2未過濾帶集成式制動斬波器380-480V+10/-10%三相交流47-63Hz重過載功率：0.55kW當200%3S，150%57S，100%240S；環境溫度-10至+50°C；功率輕過載：0.75kW當150%3S，110%57S，100%240S；環境溫度-10至+40°C196x73x165（高x寬x深）
12、KTP700基本版
訂貨號：6AV2123-2GB03-0AX0，SIMATICHMI，KTP700基本版，精簡面板，按鍵式/觸摸式操作，7"TFT顯示屏，65536顏色，PROFINET接口，可項目組態的最低版本WinCCBasicV13/STEP7BasicV13，
電工綜合實訓設備采用型材作為主體框架，安裝面采用網孔板為安裝操作面，網孔板表面噴塑，保證網孔板整體強度要求整塊不銹鋼折邊式且不存在焊接點,底部裝有帶腳墊萬向輪，萬向輪移動時用，可調腳固定時用。
電工綜合實訓與考核平臺上面可安裝可編程控制器（PLC）、人機交互（HMI）、變頻器、指示燈按鈕模塊等器件。
三、可完成實訓
1.三相異步電動機啟停實驗
2.三相異步電動機正轉實驗
3.三相異步電動機自鎖實驗
4.三相異步電動機點動實驗
5.三相異步電動機正反轉接觸器互鎖實驗
6.三相異步電動機正反轉按鈕互鎖實驗
7.三相異步電動機正反轉雙重互鎖實驗
8.三相異步電動機兩地啟停實驗
9.三相異步電動機單按鍵啟停實驗
10.三相異步電動機調速實驗
11.三相異步電動機手動星三角啟動實驗
12.三相異步電動機自動星三角啟動實驗
13.三相異步電動機延遲啟動實驗
14.可編程控制器硬件接線實驗
15.可編程控制器數字量擴展接線實驗
16.可編程控制器模擬量擴展接線實驗
17.可編程控制器編程軟件授權使用
18.可編程控制器軟件安裝實驗
19.編程軟件變量創建實驗
20.編程軟件組態練習
21.編程軟件入門指令學習
22.編程軟件進階指令學習
23.編程軟件高級指令學習
24.變頻器功率單元接線實驗
25.變頻器控制單元接線實驗
26.變頻器面板中英文切換實驗
27.變頻器面板報錯信息讀取實驗
28.變頻器面板控制實驗
29.變頻器面板參數設置實驗
30.變頻器面板手動啟停電動機實驗
31.變頻器調試向導參數設置
32.模擬量信號輸入實驗
33.信號發生器硬件接線實驗
34.信號發生器顯示輸出電壓實驗
35.信號發生器數值顯示在觸摸屏實驗
36.通過調節信號發生器控制變頻器頻率實驗
37.通過調節信號發生器控制電動機速度實驗
38.觸摸屏硬件接線實驗
39.觸摸屏畫面繪畫實驗
40.觸摸屏變量創建實驗
41.觸摸屏畫面變量連接實驗
42.觸摸屏組態實驗訓練
43.觸摸屏控制電動機實驗
44.觸摸屏IO域使用
45.觸摸屏元件庫圖形調用
46.觸摸屏給定變頻器參數實驗
47.觸摸屏以固定頻率控制變頻器實驗
48.可編程控制器與變頻器進行通信
49.觸摸屏與可編程控制器進行通信
50.觸摸屏與變頻器進行通信
51.四條皮帶的順起逆停
四、電工綜合實訓設備配置清單
序號 | 名稱 | 規格型號 | 數量 | 單位 |
1 | PLC 編程軟件 | 博途TIA V20 | 1 | 套 |
2 | 編程工控機 | CPU:I7 13th，內存32GB 顯卡T1000 8G，硬盤1TB SSD/24寸顯示器 | 1 | 臺 |
3 | 觸摸屏 | 配套西門子S7-1200，7寸6AV2123-2GB03-0AX0 | 1 | 套 |
4 | 可編程控制器 1215C | 控制器：6ES7215-1AG40-0XB0
數字量拓展模塊：6ES7 223-1BL32-0XB0
模擬量拓展模塊：6ES7 234-4HE32-0XB0 西門子PLC專用存儲卡 | 1 | 臺 |
5 | 變頻器G120 | 控制單元：6SL3244-0BB12-1FA0 功率單元：6SL3210-1PE12-3UL1 | 1 | 臺 |
6 | 信號發生器 | 可調0-10V，DC24 | 2 | 臺 |
7 | 開關電源 | DC24V 5A導軌式安裝 | 1 | 臺 |
8 | 三相交流異步電動機 | ETM6314,AC380V,0.4A,1400r/min | 4 | 臺 |
9 | 交換機 | Tp-link，8口 | 1 | 臺 |
10 | 漏保保護器 | D32 3P+N | 1 | 臺 |
11 | 斷路器 | D25 ，3P | 1 | 臺 |
12 | 斷路器 | C6 ，1P | 1 | 臺 |
13 | 中間繼電器 | DC 24V | 1 | 個 |
14 | 交流接觸器 | AC 220V | 4 | 個 |
15 | 按鈕（啟動、停止、急停） | YJ139-LA38-11ZS （紅色，φ22mm，黃綠YJ139-LA38-11BN，φ22mm） | 2 | 組 |
| 兩位置轉換開關 | LAY50-22C-22X | 2 | 組 |
17 | 指示燈紅綠黃 | AC 24V | 6 | 組 |
18 | 彈簧接線端子 | 灰色 ST-2.5 | 2 | 盒 |
19 | 彈簧接線端子 | 藍色 ST-2.5 | 2 | 盒 |
20 | 彈簧接線端子 | 黃綠色 ST-2.5 | 2 | 盒 |
21 | 彈簧接線端子 | 擋板 ST-2.5 | 4 | 盒 |
22 | 電線（黃色） | BRV-1*2.5 mm2 | 40 | 米 |
23 | 電線（綠色） | BRV-1*2.5 mm2 | 40 | 米 |
24 | 電線（紅色） | BRV-1*2.5 mm2 | 40 | 米 |
25 | 電線（黃綠色） | BRV-1*2.5 mm2 | 40 | 米 |
26 | 電線（棕色） | BRV-1*1.0 mm2 | 40 | 米 |
27 | 電線（黑色） | BRV-1*1.0 mm2 | 40 | 米 |
28 | 電線（藍色） | BRV-1*1.0 mm2 | 40 | 米 |
29 | 電纜 | 5*2.5 | 20 | 米 |
30 | 電纜 | 4*2.5 | 40 | 米 |
31 | 電纜 | 3*1.0 | 40 | 米 |
32 | 束線帶 | 200×3 mm | 4 | 包 |
33 | O 型冷壓端子 | RV2-5 | 2 | 包 |
34 | 針式接線端子 | E2508 2.5mm2 | 2 | 包 |
35 | 針式接線端子 | E1008 1.0 mm2 | 2 | 包 |
36 | 雙針式接線端子 | TE2510 2.5mm2 | 2 | 包 |
37 | 雙針式接線端子 | TE1008 1.0 mm2 | 2 | 包 |
