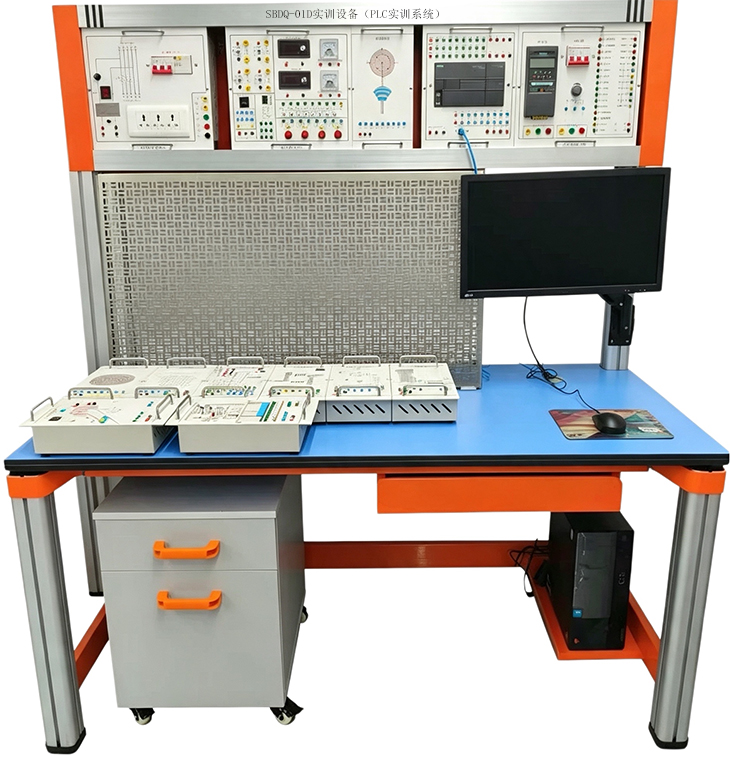

SBDQ-01D實訓設備（PLC實訓系統）
一、設備概述
實訓設備（PLC實訓系統）PLC實訓室設備用于電氣培訓室配備，作為技能培訓使用。PLC實訓平臺面向職業院校電氣自動化技術、機電一體化技術等專業，用于開展PLC程序設計、工業網絡通信、模擬量處理、變頻調速、人機交互、設備故障診斷等課程教學、技能訓練與技能考核。PLC實驗室設備以西門子S7?1500系列PLC為控制核心，采用模塊化掛箱式實訓架構，硬件單元模塊化可拆卸，各掛箱通過接線插孔完成電氣連接，適配班級規模化實訓教學，掌握PLC的基本編程方法以及熟練使用基本的編程語言，掌握PLC的數字量輸入輸出模塊、模擬量輸入輸出模塊的使用方法，掌握PLC的以太網通訊的結構和特點，掌握觸摸屏的組態編程方法，熟練使用PLC及各種電氣配件組成PLC控制系統，熟練使用PLC及模擬實物控制對象組成各種復雜的控制系統。
二、技術參數
序號 | 名稱 | 規格 | 單位 | 數量 |
1 | 電源屏 | 1.電源技術要求輸入AC380V,輸出AC380V/220V，AC36V，DC24V,DC12V,DC5V模擬量：電壓0-10V，電流0-20A。 | 臺 | 1 |
2 | 主掛箱 | CPU帶有顯示屏；工作存儲器可存儲 250KB代碼和1MB 數據；位指令執行時間48ns；4級防護機制；PROFINET IO 控制器，支持 RT/IRT；PLC輸入通道數:16輸出通道數:16集成模擬量輸入通道數:5；集成模擬量輸出通道數:2計數器數量：6，具有PROFINET通訊口。 | 套 | 1 |
3 | 變頻器 | 矢量控制，0.5Hz低頻滿轉矩輸出；平均無故障時間≥10萬小時，支持與PLC、HMI同一軟件平臺進行組態、編程和診斷；單相AC220V輸入，額定功率≥0.37KW。寬≤70mm，適配實訓掛箱安裝，掛箱后蓋采用ABS塑料一次成型，使掛箱整體重量更輕，便于實訓操作。 | 臺 | 1 |
4 | 觸摸屏 | 7寸彩色觸摸屏，64K色，分辨率800*480，具有PROFINET通訊接口支持 MRP 和 RT/IRT ；多媒體卡插槽2個；USB接口≥3。 | 臺 | 1 |
5 | PLC試驗掛箱1 | 1.紅綠燈 2.天塔之光 3.水塔水位自動控制 4.裝配流水線 5.搶答器 6.音樂噴泉。面板采用PCB覆銅板，掛箱后蓋采用ABS塑料一次成型，使掛箱整體重量更輕，便于實訓操作。 | 套 | 1 |
6 | PLC試驗掛箱2 | 1.自動成型機控 2.機械手控制 3.加工中心刀具選擇控制 4.溫度控制 5.直流電機控制。面板采用PCB覆銅板，掛箱后蓋采用ABS塑料一次成型，使掛箱整體重量更輕，便于學生實訓操作。 | 套 | 1 |
7 | PLC試驗掛箱3 | 1.郵件自動分檢控制 2.軋鋼機控制 3.自動送料裝車系統 4.四節傳送帶 5.多種液體混合裝置 6.自動售貨機。面板采用PCB覆銅板，掛箱后蓋采用ABS塑料一次成型，使掛箱整體重量更輕，便于實訓操作。 | 套 | 1 |
8 | 小車運動單元 | 小車運動控制系統實物模型由小車、同步帶輪傳動機構、步進電機、編碼器、驅動器、電容式傳感器、行程開關等組成，通過傳感檢測、PLC編程、實現運動距離測量、傳動控制、定向控制、定位控制、報警運行控制、電動控制、位置顯示控制等，能實現小車的精確定位。 | 套 | 1 |
9 | 三相交流鼠籠型異步電動機 | 可星/三角啟動，功率180W，可供電力拖動和變頻器調速使用。 | 臺 | 1 |
10 | 網孔板及電工相關器件 | 電工實訓網孔板（白色400*500橫三豎二支架款），鋼板噴塑，配套網孔板專用卡扣和螺絲。 | 個 | 5 |
11 | 電工實訓套件 | 要求配套電工實訓套件1套包含交流接觸器、輔助觸頭、接線端子、按鈕模塊、熔斷器、熱繼電器、保護測試線XYD-2等。 | 套 | 1 |
12 | PLC學習機 | 系統要求包含PLC核心單元包含PLC的中央處理器（CPU）、存儲器、通信接口；24路開關量輸入接口單元；帶開關量輸入和高速脈沖輸入狀態指示燈；包含24路DC24V開關量輸入和1路高速脈沖輸入的接線插孔帶開關量輸出和高速脈沖輸出狀態指示燈；包含16路繼電器型輸出接口單元16路繼電器型輸出、1路高速脈沖輸出、2路模擬量輸入和1路模擬量輸出的接線插孔，12個實驗用指示燈和6個不帶鎖按鈕和6個帶鎖按鈕。要求配套PLC編程軟件，實驗箱各個部分配合完成一個PLC的功能。同時配套可拆卸的模擬負載模塊和虛擬仿真控制對象接口板，可以利用PLC實驗箱完成PLC的編程控制實訓。 | 臺 | 1 |
13 | 實訓桌 | 實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；左邊設有兩個大抽屜（帶鎖），用于放置工具及資料，右邊為鍵盤托，桌子下方為雙開門柜疛，右側設有電腦主機位，造型美觀大方。規格：1700*700*800mm | 臺 | 1 |
三、實現功能
（一）PLC基本指令實訓
1.布爾指令訓練
2.定時器指令實訓
3.計數器指令實訓
4.傳送指令訓練
5.數據移位指令訓練
6.算術運算指令訓練
7.邏輯指令訓練
（二）PLC項目實訓程序
1.天塔之光
2.八段數碼顯示
3.郵件自動分檢
4.水塔水位自動控制
5.加工中心刀具庫選擇控制
6.多種液體自動混合控制
7.自動成型機控制
8.裝配流水線自動控制
9.自動軋鋼機控制
10.交通信號燈控制
11.機械手動作控制
12.自動送料裝車系統
13.PLC網絡通信
（三）組態軟件實訓（配套）
1.組態王認識
2.組態王的變量定義和管理
3.線屬性動畫連接
4.填充屬性動畫連接
5.文本色動畫連接
6.水平移動動畫連接
7.垂直移動動畫連接
8.縮放動畫連接
9.旋轉動畫連接
10.填充動畫連接
11.模擬值輸出動畫連接
12.離散值輸出動畫連接
13.字符串輸出動畫連接
14.模擬值輸入動畫連接
15.離散值輸入動畫連接
16.字符串輸入動畫連接
17.閃爍動畫連接
18.隱含動畫連接
19.流動動畫連接
20.水平滑動桿輸入動畫連接
21.垂直滑動桿輸入動畫連接
（四）變頻器實驗
1.BOP操作面板控制變頻器運行實驗
2.變頻器點動運行實驗
3.基于外部電位器控制的變頻器運行實驗
4.基于外部電壓控制的變頻器運行實驗
5.變頻器模擬量輸出檢測實驗
6.變頻器開關量輸出檢測實驗
7.變頻器多段速度控制實驗
8.PLC控制變頻器運行實驗
（五）觸摸屏組態控制技術
1.觸摸屏的參數設置；
2.觸摸屏的編程；
3.觸摸屏、PLC、變頻器的綜合應用
