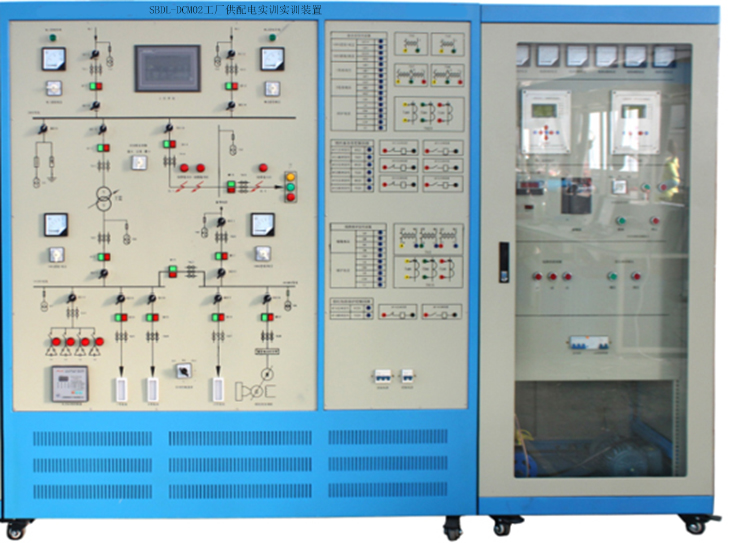

高：1900mm 寬：830mm 深：750mm采用鈑金結構 控制柜包括：三只指針式交流電壓表（精度1.0級，量程：0～500V）；三只指針式交流電流表（精度1.0級，量程：0～5A）；數字式電秒表（1只）：測量范圍0.0001S-9999.9S，測量誤差≤±5×10-5×量程±1個尾數字，有連續和觸動兩種功能。適應空觸點或5V-250V正極性電信號。連續性手動復零，觸動性即可手動復零，也可隨測量信號自動復零。微機線路保護裝置（1只）：具有三段式過流保護，低壓閉鎖電流保護，單相接地保護，反時限過流保護，過電流前加速，過電流后加速，重合閘等功能；微機備自投裝置（1只）：有進線備投和母聯備投方式可選 ，當主進線電源模擬故障失電后，備自投裝置能自動地將備用進線電源投到工作母線上，以此保證連接在工作母線上的負荷仍能正常工作，提高供電的可靠性和穩定性。 微機保護功能要求： 1.采用32位處理器，16位AD采樣，主要元件全部采用進口器件，保證了裝置電氣設計上的高可靠性，產品通過了嚴格的型式試驗和電磁兼容測試，保證了產品在惡劣環境下的適應能力和可靠性。 2.針對35kV及以下主變壓器、配電系統饋線、電容器、電動機、變壓器和備自投等而設計。除了具有完善的保護功能外，還具有對設備的電氣量的測量功能及對設備的可編程控制功能，具有通訊接口，能夠通過現場總線將數據和信息傳送至上位機（監控、調度計算機），同時接受上位機的分、合閘等控制命令。 3.采用一體化型材機箱，安裝方便靈活，適用于固定式及混合式的柜型，也可集中組屏安裝。 4.具有多路開關量輸入和輸出，可根據用戶需求在標準版本上擴充開入和開出，所有的開入均為交直流兩用。 5.交直流兩用操作回路，自適應0.5～5A開關跳合閘電流；操作回路配置了防跳回路。 6.配置工業級寬溫型160×160點陣液晶，全中文操作菜單及事故報文顯示。 7.面板上顯示設備的實時信息，監視設備的運行工況，如：電流、電壓、功率，開關位置等等，并有完善的預告、告警功能。 8.具有故障錄波功能，可分別記錄保護啟動前、保護動作前各兩周波，保護啟動后、保護動作后各八個周波。 9.★裝置具有模擬產生標準4相電壓3相電流，方便地進行各種組合輸出進行各種類型保護試驗。每相電壓可設置200V，精度:誤差＜0.01V；電流三相可輸出200A，精度:誤差＜0.01A。相位范圍: 360?，精度:誤差＜0.1?； 分辨率: 0.01?。可模擬微機測控裝置在各運行工況下采樣值，如：停運、正常、故障等工況下電參量，在各工況狀態下自動切換所設定值，配合裝置正確投切一次設備。 10.具有 1 個標準的 RS485 通訊接口(Modbus RTU 通訊協議)， 11.兩路以太網通訊（IEC60870-5-103通訊規約）。 12.整機靜態功耗小于10W。 13.高抗干擾性，通過10項電磁兼容認證（快速瞬變、靜電放電、浪涌抗干擾等）。 上位機后臺監控軟件，監控主機與現場智能設備采用RS485總線，Modbus-RTU協議構建底層監控網絡。主要實現以下功能： 高：1900mm寬：1640mm深：750mm 采用控制屏鈑金結構，一次主接線印于面板上。由35 kV，10kV，兩個不同的電壓等級構成 ，整個系統有兩路35kV進線，其中一路正常供電，另一路作為備用，通過備自投自動切換;35kV母線出線有兩路分支，一路送其他分廠，一路經總降變降壓為10kV母線的進線電源1供本地使用；為了保證供電可靠性，另加一路電源作為10kV母線的進線電源2。進線電源1和進線電源2互為暗備用，分別給10kVⅠ段母線和10kVⅡ段母線供電，兩者也可通過備自投自動切換。為了保證一次線路供電的可靠性，配置了微機備自投，微機線路和微機變壓器保護；為了保證高壓電動機的穩定運行，配置了高壓電動機保護；為了提高用電質量，配置了無功補償裝置；為了實現自動化控制，配置了PC機和PLC控制器，實現了整個系統的"四遙"功能 包含如下電氣元件： 7觸摸屏TPC7062TI1套 PLC三菱FX3U-128M1套 斷路器DZ47-3P/16A1只 斷路器DZ47-2P/16A1只 指示燈AD16-22D AC220V,10只 帶燈方形按鈕SA16-LAMP24V紅色12只 帶燈方形按鈕SA16-LAMP24V綠色12只 電壓測量換向開關LW12D-16L/,34只 電壓表6L2 10KV /100V2只 電壓表6L2 35KV/ 100V2只 電力電容器BSMJ0.4-0.5-3,4只 無功補償器 JKL5C-4,1只 負載電阻7組 管阻1歐/50W（含安裝支架）5只 主變壓器AC380V/(90%,95%100%,105%,110%)1臺 電壓互感器AC380V三相三線進/AC110V三相四線出3臺 電壓互感器AC380V三相三線進/AC110V三相三線出4臺 電流互感器BH-0.66 5A/5A12只 電感6只 中間繼電器MY2N-J DC24V20只 交流接觸器CJX2-091020只 保險座RT18-32(X)-3P7個 航空插座Y36M-36TK1個 航空插座Y36M-50TK1個 接線端子若干 航空插座Y36M-4TK1個 |
