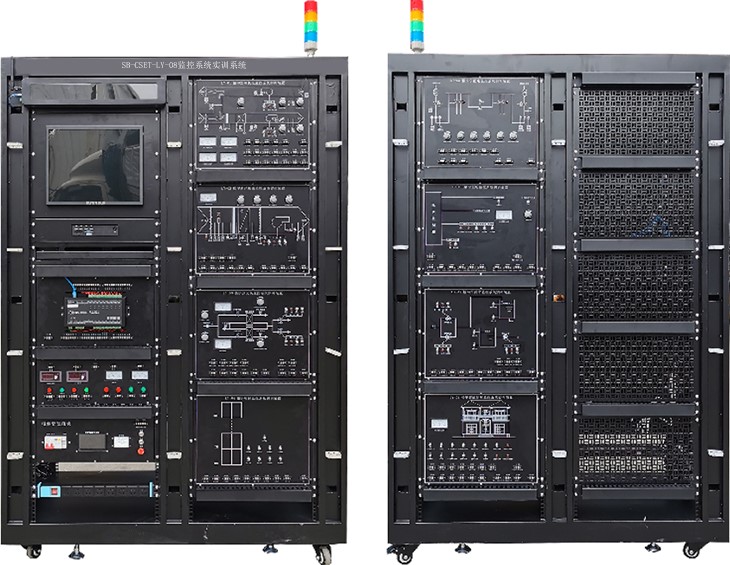

SB-CSET-LY-08監控系統實訓系統
一、設備概述
監控系統實訓系統、樓宇智能化設備監控系統實訓考核裝置基于樓宇智能化、物聯網、多媒體、計算機軟件、虛擬仿真、綜合布線、網絡通信、系統集成及云平臺等多種技術的綜合運用和拓展，多層面地滿足技工技師院校和技能鑒定機構"國家職業技能標準--智能樓宇管理員（4-07-05-03）"的培訓和鑒定，同時也需滿足職業院校樓宇智能化設備安裝與運行、物業管理、自動化、計算機網絡通信等相關專業的系統與原理演示、技能展示、工作任務設計與計劃、實訓、過程與結果評定、考核及競賽等，系統地訓練專業技術與實操技能（安裝、布線、接線、編程、集成、調試、運行、維護及檢修等）、交流溝通與團隊協作、計劃管控與效率意識等能力，同時培養嚴謹?shù)墓ぷ髯黠L和良好的職業素養。
二、技術指標
電源輸入：單相三線（第三方接地），AC220V±10%，50/60Hz；
安全保護：接地，漏電（動作電流≤30mA），過壓，過載，短路；
整機功耗：≤300W；
外形尺寸（寬×深×高）：1225mm×650mm×1930mm；
三、實訓項目：
l系統的安裝、布線、接線、編程、調試、運行、維護及維修；
l線路故障的設置、檢測及排除；
l四種標準信號（DI/DO/AI/AO）的認識、測量與連接；
l系統程序設計、編寫、調試和監控；
lDDC編程軟件的安裝和通訊接口的配置；
lDDC數字量輸入輸出模塊的編程和配置；
lDDC模擬量輸入輸出模塊的編程和配置；
lDDC日程、時間和計劃功能模塊的編程和配置；
lDDC邏輯表功能模塊的編程和配置；
lDDC模擬量轉換功能模塊的編程和配置；
lDDC設備運行狀態功能模塊的編程和配置；
l系統組態監控界面設計；
l基于DDC的智能照明子系統的功能設計、接線、編程、調試及運行；
l基于DDC的新風與空調機組監控虛擬仿真系統的功能設計、接線、編程、調試及運行；
l基于DDC的供配電與照明監控虛擬仿真系統的功能設計、接線、編程、調試及運行；
l基于DDC的給排水與熱交換監控虛擬仿真系統的功能設計、接線、編程、調試及運行；
l基于DDC的智能家居與電梯監控虛擬仿真系統的功能設計、接線、編程、調試及運行；
l智能樓宇集成監控軟件的編程和通訊，集成監控用戶界面的設計和制作；
l基于智能樓宇集成監控軟件的綜合集成監控管理實訓；
l綜合布線系統垂直干線子系統與水平干線子系統的安裝、鏈路設計、連接和測試；
l橋架及其配件的安裝和布線；
l信息插座和機架設備的安裝；
l水晶頭及跳線的制作和測試；
l110配線架的壓線和測試；
l鴨嘴跳線的連接及及鏈路的測試。
四、配置清單
序號 | 器材名稱 | 數量 | 單位 | 主要功能及技術參數 |
1 | 開放式機架平臺 | 1 | 臺 | 材質工藝要求：不低于1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理； 尺寸（寬×高×深）：1225mm×650mm×1930mm（±50 mm）； 一體式標準≥19英寸機架，≥4×38U容量，應可安裝各種標準機架設備、標準化的功能模塊、綜合布線機柜設備及可供自由配置的網孔板模塊等； 特別設計理線槽、理線環及走線孔，使布線更隱蔽、規范、整齊和美觀； 特別設計帶理線功能的加強筋，加強電柜面板硬度的同時提供了更多的布線路徑； 機架內部、兩側及背部完全開放，學生可以看到所有器件的原始端子、接口及標識，以及二次引線的連接關系；預留對地進電安裝孔和接地柱，滿足現場配電需求。 |
2 | 網孔板安裝模塊 | 8 | 塊 | 材質工藝要求：不低于1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理； 尺寸（寬×高×深）：482.6mm×265.9mm（6U）×8mm（±50 mm）； 網孔規格：≥Ф5×15mm； 網孔數量：≥462個。 |
3 | 網孔板用膨脹固定件 | 100 | 個 | 材質要求：不低于尼龍（PA）； 功能：利用自攻螺絲擰入時對固定件的作用力，使其在網孔中膨脹緊固，完成器件在網孔板上的固定； 自攻螺絲規格：M3~M6； 重復緊固次數：≥25。 |
4 | 線纜管理架 | 12 | 個 | 材質工藝要求：不低于1.0/1.2mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理； 安裝方式：標準≥19英寸機架式； 占用空間：≥1U。 |
5 | 電源管理模塊 | 1 | 臺 | 智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。 1、智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止。 2、手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。后臺查看報警日志、操作日志、故障日志等?？刂疲嚎稍谖⑿判〕绦蛑羞h程控制智能開關的通斷。 3、PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能。可一鍵開啟和關閉所有設備，可單獨控制每臺設備的開關。 4、后臺系統：包含賬號管理、設備管理、報修管理、用戶管理。 設備管理： 1、包含監控管理：實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間。 2、包含設備節點：可顯示設備所在位置、編碼名稱、掛載情況、用戶編輯、用戶查詢等。報修管理：用戶可進行遠程報修，反應設備故障信息，編輯報修情況，后臺可進行遠程維護，及時跟進，以有效解決用戶設備維護。用戶管理：可連通手機號，對賬戶進行一對一的安全加密，實名認證，防止賬戶泄密、防盜，現場數據連接云平臺后臺數據庫管理。 |
6 | 四層警示燈 | 1 | 個 | 能夠分別以藍色、綠色、黃色及紅色的常亮指示燈指示多功能電源模塊的外部進電、正常供電、電源短接及跳閘報警的狀態； 工作電壓：AC220V； 功耗：≤20W。 |
7 | 嵌入式編程主機及其托盤模塊 | 1 | 套 | 材質工藝要求：不低于1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理； 尺寸（寬×高×深）：482.6mm×88.1mm（2U）×191mm（±20 mm）； 工業級無風扇設計：無塵、無噪音，采用高厚度導熱鋁板和波浪紋散熱金屬外殼，超強的冰刺散熱能力使運行性能大幅提升； 工業級通信能力：RS-232、RS-485，支持上電開機、長時間無人值守及24小時開機； 雙屏顯示：集成高清顯卡支持同步或異步雙顯（模擬視頻信號和數字高清信號），滿足工業實時多屏監控需求； 超低功耗：采用英特爾低功耗處理器，比普通臺式機節能80%； 處理器：不低于Intel Ivy Bridge賽揚雙核C1037U/1.8GHz； 主板：不低于Intel NM70芯片組； 顯卡：不低于集成Intel HD Graphics核芯顯卡； 內存：不低于2GB/DDR3/1333MHz/SO-DIMM； 硬盤：不低于500GB/SATA2/7200rpm/2.5英寸； 網卡：板載不低于Realtek RT8111E千兆網卡； 聲卡：板載不低于Realtek ALC662 HD六聲道音效聲卡； I/O接口：不低于8個USB2.0（4個前置）/3個RS-232/1個RS-232或RS-485/1個RJ45（1000M）/1個VGA/1個HDMI/1個MIC-IN/1個LINE-OUT/1個DC-IN； 電源：適配器/DC12V3A； 功耗：≤18W； 尺寸（寬×高×深）：235mm×55mm×205mm（±20 mm）； 重量：≥1.5kg； 環境條件：工作溫度-15~60℃/工作濕度0~95%（無冷凝）。 |
8 | 鍵鼠及其托盤模塊 | 1 | 套 | 材質工藝要求：不低于1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理； 尺寸（寬×高×深）：482.6mm×88.1mm（2U）×277.5mm（±20 mm）； 托盤形式：壓按彈出或鎖止； 鍵鼠接口：有線USB。 |
9 | 17寸液晶顯示器及其掛板模塊 | 1 | 套 | 材質工藝要求：不低于1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理； 尺寸（寬×高×深）：482.6mm×354.8mm（8U）×49.5mm（±20 mm）； 屏幕類型要求：不低于有源矩陣TFT（薄膜晶體管）LCD； 面板類型：TN； 可視圖像尺寸：對角線≥43.20cm（17英寸）/水平≥337.92mm/垂直≥270.33mm/面積≥91349.91mm2； 像素間距：≥0.264mm； 可視角度：水平≥170°（典型）/垂直≥160°（典型）； 亮度輸出：≥250cd/m2（典型）； 對比度：≥1000:1（典型）； 面板涂層要求：不低于防眩光硬涂層3H； 背光：LED燈條系統； 響應時間：5ms（典型值，從黑至白）； 顏色深度：≥1677萬顏色； 色域：85%（典型）； 掃描范圍：水平≥30~81kHz（自動）/垂直≥56~76Hz（自動）； 最大預設分辨率：≥1280×1024@60Hz； 視頻輸入信號：≥0.7V±5%（模擬RGB），≥75Ω輸入阻抗； 同步輸入信號：分離的水平和垂直同步，不分極性（polarity-free）的TTL電平，SOG（綠色復合同步）； 交流輸入電壓/頻率/電流：100VAC~240VAC/50Hz或60Hz+3Hz/1.5A（最大）； 功耗：15W（最大）/11W（典型）/＜0.5W（停用或關閉）； 電涌電流：≥120V30A（最大）/240V60A（最大）； 接口類型要求：不低于D-sub（藍色）/DisplayPort（黑色）； 信號線類型要求：不低于模擬分離式、D-Sub、15針/DP1.2信號輸入支持、20針； 尺寸（寬×高×深）：374.5mm×306.9mm×46.5mm（不含底座）（±20 mm）； 重量：≥2.08kg（不含底座）； 環境條件：工作溫度0~40℃/工作濕度10~80%（無冷凝）。 |
10 | 實訓中心液晶管理裝置——工位顯示模塊 | 1 | 臺 | 材質工藝要求：不低于1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理； 尺寸（寬×高×深）：482.6mm×132.6mm×82mm（±20 mm）； 支持液晶屏顯示內容自定義，文本、字幕、當前時間、計時、表盤、溫度、濕度、噪音等； 支持通過WiFi連接通訊； 輸入電源：AC220V； 溫度：-10℃～+40℃； 相對濕度：≤90%（+20℃）； 環境要求：空氣清潔，無腐蝕性及爆炸性氣體，無導電及能破壞絕緣的塵埃。 |
11 | 實訓中心液晶管理軟件 | 1 | 套 | 可編輯的節目包括字幕、文本、炫動字、數字時鐘及表盤，屏幕計時等； 可設置播放時長及次數； 支持單機發送，通過USB發送及集群發送節目； |
12 | 無線網卡 | 1 | 只 | 兼容IEEE802.11N標準，連接速率≥150Mbps； 支持AD-HOC網絡組建，支持軟AP功能，兼容PSP、X-Link接入； 帶有WPS一鍵加密按鈕，輕松完成加密操作； WPS一鍵加密按鈕，輕松實現安全加密； 支持的WEP、WPA、802.1x、AES、TKIP加密和認證機制； 支持不同模式無線工作站點信息過濾； 支持流量統計； 支持無線漫游（Roaming）技術，無線連接； 端口：USB2.0接口； 電源：USB供電； 天線類型：內置； 無線頻段：≥2.412GHz~2.4835GHz； 可用信道：≥1~14channel； 外形尺寸：49.5×17.6×7.2mm（±10 mm）； 溫度：0~50℃(工作)，-20~70℃(存儲)； 濕度：10%~85%RH不凝結(工作),5%~ 95%RH不凝結(儲存)。 |
13 | DDC主機監控模塊 | 1 | 套 | 材質工藝：不低于1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理； 尺寸（寬×高×深）：482.6mm×354.8mm（8U）×49.5mm（±10 mm）； 至少提供24個輸入輸出點，其中包括8個可軟件配置的通用輸入輸出點：這些點應包括：3個通用輸入（UI），5個通用輸入輸出（U），3個模擬輸出（AOV）,2個數字輸出（DI）和3個數字輸出（DO）； 輸入輸出點應能執行A/D或D/A轉換、信號處理、點命令輸出、與中央處理器通訊。接線端子可插拔，便于現場接線； |
14 | DDC編程軟件 | 1 | 套 | 具有以下功能： 監控點監視和顯示； 監控點命令； 多個監控點的歷史趨勢記錄和顯示； 設備時間表； 可編程語言（PPCL）的程序編輯和修改； 報警報表和應答； 動態信息的連續顯示； 自適應控制，自學習和調整的閉環控制算法； 閉環回路比例，積分和微分（PID）控制； P.I.D.回路控制之參數調變； 邏輯順序控制； 報警監測及報告； 復位控制時間表； 尖峰負載控制（PDL）； 設備啟動－停止時間最佳化控制（SSTO）； 設備時程表控制和優化； 溫度循環補償； 經濟節能模式控制； 自動日光節約時間切換，無須每年調整； 夜間恒溫控制； 臨時強制修改時間計劃； 假日計劃； 基于日歷的時間列表；事件計劃列表。 |
15 | 智能考核單元 | 1 | 塊 | 采用 MCU 技術 RAM 處理芯片的數字化集成電路板與配套無線故障設置控制系統，系統穩定、不易感染病毒。 控制模塊(PC 控制終端或手持移動控制終端)和驅動模塊(智能故障設置驅動盒)分離， 避免復雜連線干擾控制器，系統更加可靠。 驅動模塊內置智能故障設置控制系統，配有專用新型無線數據傳輸模塊(可插拔型)和RS232 串行通訊接口，可無線組網通訊和 RS232 有線通訊。 手持移動控制終端采用 7 寸高清晰彩色液晶觸控屏，中文菜單式觸控操作界面，人機對 話友好。手持移動控制終端可控制任意一臺帶驅動模塊的實訓設備。 手持移動控制終端不聯網時可作單機操作，當帶驅動模塊的實訓設備無線組網時，手持 移動控制終端可無線進網作為聯網終端，可作學生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。 可通過 PC機或平板電腦 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，教師與 學員界面分開，教師通過密碼進入教師界面出題，學員在普通界面答題。(注：教師與學員設故與排故界面原理圖與設備面板原理圖完全一致) 可自由設定任意一處有關的各種常見故障，故障類型包括：線路斷 路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設置。可根據需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通 路的開路、不良、偶發、短路等故障，共192 路故障設置?？筛鶕?jù)用戶使用要求調整故障設置點的數量和故障設置類型。 所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網， 實現遠程集中管理。 用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統 組成一個網絡，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、 遠程起動、信息反饋、考核評分等功能。 |
16 | 新風機組模擬模型系統模塊 | 1 | 塊 | 質工藝：不低于1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理； 尺寸：8U； |
17 | 空調機組模擬模型系統模塊 | 1 | 塊 | 質工藝：不低于1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理； 尺寸：8U； |
18 | 供配電模擬模型系統模塊 | 1 | 塊 | 質工藝：不低于1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理； 尺寸：8U； |
19 | 照明模擬模型系統模塊 | 1 | 塊 | 質工藝：不低于1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理； 尺寸：8U； |
20 | 給排水模擬模型系統模塊 | 1 | 塊 | 質工藝：不低于1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理； 尺寸：8U； |
21 | 熱交換模擬模型系統模塊 | 1 | 塊 | 質工藝：不低于1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理； 尺寸：8U； |
22 | 電梯模擬模型系統模塊 | 1 | 塊 | 質工藝：不低于1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理； 尺寸：8U； |
23 | 智能家居模擬模型系統模塊 | 1 | 塊 | 質工藝：不低于1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理； 尺寸：8U； |
26 | 模擬I/O模塊 | 1 | 塊 | 質工藝：不低于1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理； 尺寸：4U； |
27 | 6位PDU電源 | 1 | 個 | 工作電壓/頻率：≥220~250VAC/50~60Hz； 最大電流/功率：≥10A/2500W； 過載保護：自動切斷電源，手動按鈕復位； 安裝方式：標準≥19英寸機架式； 占用空間：≥1U。 |
28 | 軟電線0.3mm2 | 1 | 批 | 黃、綠、紅、藍、黑。 |
29 | 軟電線1.0mm2 | 1 | 批 | 紅、黑、黃綠。 |
30 | 焊錫絲 | 1 | 卷 | ≥1.0mm。 |
31 | 電工膠布 | 2 | 卷 | 長≥3M。 |
32 | 異型標識管 | 1 | 卷 | ≥1.5。 |
33 | 扎帶 | 4 | 包 | ≥3×100mm。 |
34 | 學生凳 | 2 | 把 | 鋼木方凳。 |
35 | 工具箱 | 1 | 個 | 430×230×200mm（±20 mm）。 |
36 | 尖嘴鉗 | 1 | 把 | ≥6”（6寸），160mm。 |
37 | 剝線鉗 | 1 | 把 | 剝線能力：≥0.25-6mm2； 長度：≥170mm。 |
38 | 斜口鉗 | 1 | 把 | 7寸180mm。 |
39 | 小一字螺絲刀 | 1 | 把 | ≥3寸，3*75mm。 |
40 | 小十字螺絲刀 | 1 | 把 | ≥3寸，3*75mm。 |
41 | 大十字螺絲刀 | 1 | 把 | ≥5寸，5*75mm。 |
42 | 電烙鐵 | 1 | 把 | ≥50W。 |
43 | 電烙鐵托架 | 1 | 個 | ≥120*70mm。 |
44 | 數字萬用表 | 1 | 個 | 交直流電流； 交直流電壓； 電容； 電阻； 蜂鳴通斷。 |
45 | 《設備說明書》 | 1 | 本 |
|
