SBXDT-229C電工電子基礎實訓設備

一、產品的特點：

電工電子基礎實訓設備，電工電子基礎實訓臺是面向機電一體化、電氣自動化、智能控制、新能源、信息技術等專業的基礎性核心實訓場地，主要承擔《電工基礎》《電子技術基礎》《直流交流電路分析》《電工工藝實訓》《基礎電子裝配與調試》等基礎課程的理實一體化教學、技能實訓及崗前基礎能力培養任務。

電工電子基礎實訓設備， 電工電子基礎實訓臺具有較完善的安全保護措施，較齊全的功能（詳見實驗臺結構簡介）。實驗桌中央配有通用九孔萬能插件板，九孔萬能插件板主體由ABS注塑而成，表面布有九孔成一組相互聯通的插孔，九孔萬能插件板內部內嵌126組銅質九孔一體成型嵌件。實驗中的弱電元件必須以獨立封裝的透明元件盒為單一模塊，元件盒插腳采用燈籠式插頭而非采用香蕉插頭（香蕉插頭銅片易脫落且易變形，接觸不良），元件盒統一都能配合九孔萬能插件板像搭積木一樣自由搭建電路，元件盒盒體透明，內裝元件直觀性好，盒蓋印刷電路圖防刮耐磨，符號美觀清晰。元件盒盒體與盒蓋采用較科學的壓卡式結構，維修拆裝方便。元器件放置在實驗桌下邊儲存柜內，大大提高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。

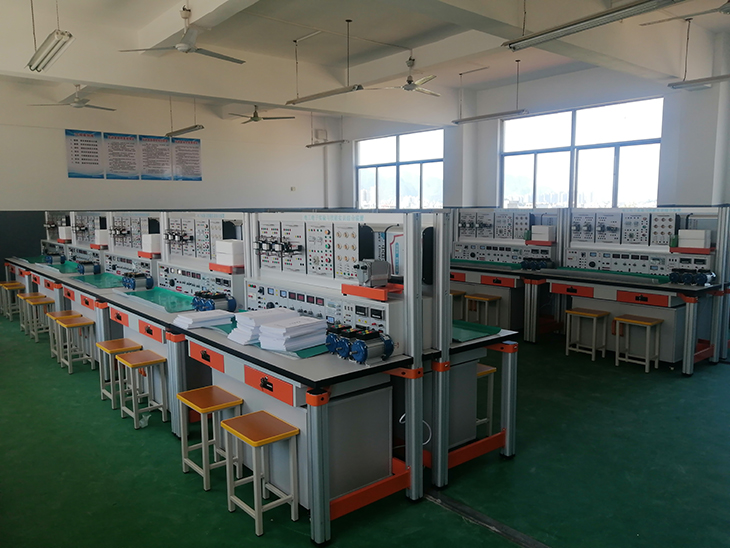

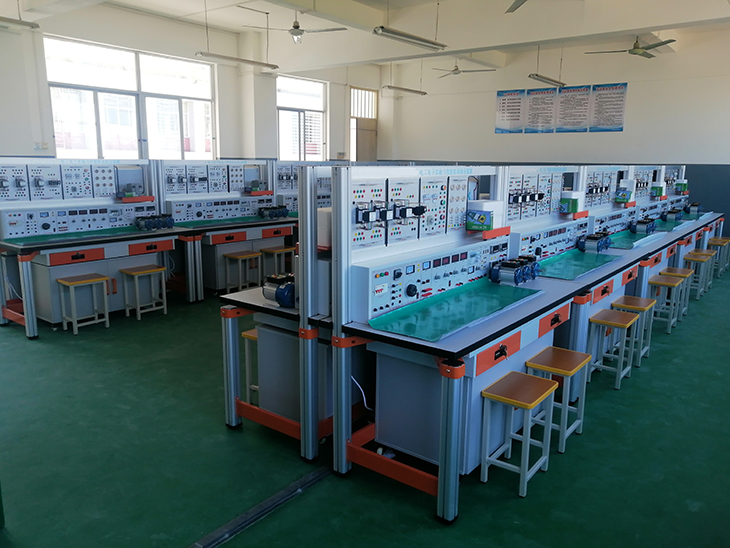

（參考圖片）

二、設備技術指標

1、工作電源：三相五線 AC 380V±10%  50Hz

2、溫度：－10～40℃；環境濕度：≤90%（25℃）

3、外形尺寸：長×寬×高=1600×700×1500㎜

4、整機功耗：≤1.0KW

5、安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。

三、裝置主要構成：

裝置由主機箱、實驗桌（裝有九孔萬能插件板）、電氣控制實驗掛箱，實驗掛箱支架、日光燈網孔支架、移動矮柜、示波器架、透明創新實驗模塊、學生凳等組成。實驗裝置支架與實驗桌可組合、可拆裝。支架與桌腳一體，鋁合金結構；電氣控制實驗掛箱及各實驗模塊可根據實驗需求自由組合實驗。

（一）主機箱：實訓主機箱箱體采用鐵質雙層亞光密紋噴塑結構，鋁質面板。左邊是安全控制、交直流電源、信號源、測量電表等；主機箱控制面板右邊配有多組外部儀器交流工作電源插座。

1、輸入工作電源：三相五線AC 3800V±10%  50Hz。

2、輸出電源及信號

A單元：三相四線：有轉換開關與交流電壓表配合指標三相輸出電壓值，配備三相開關控制三相電源輸出，以提高實驗安全系數。

B單元：交流3、6、9、12、15、18、24V

C單元：雙路恒流穩壓電源（具有過載及短路保護功能），二路輸出電壓都為0～30V，內置式繼電器自動換檔，由多圈電位器連續調節，使用方便，輸出最大電流為2A，具有預 設式限流保護功能。

電壓穩定度：<10-2 負載穩定度：<10-2 紋波電壓：<5mv

D單元：直流穩壓5V，電流0.5A

E單元：交直流電壓0～240V連續可調，電流2A

F單元：2組220V電壓輸出插座，供外接儀器使用。

3、單次脈沖源：每次均可輸出一對正負脈沖

4、功率輸出函數發生器/頻率計：

1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。

2）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。

3）頻率范圍: 0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率,。

4）輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。

5）方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。

6）頻率計最高測量范圍100MHz，自動換檔。

5、音頻功率放大器：輸入音頻電壓不低于10mv，輸出功率不小于1W，音量可調，內有喇叭，用于放大器電路擴音，也可作信號尋跡儀器使用。

6、絕緣電阻：>5MΩ

7、漏電保護：漏電動作電流≤30mA

（三）實驗桌結構：

實驗桌規格為1600（長）*700（寬）*1500（高），實驗桌主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表面靜電噴涂工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭。桌面采用25mmE1級三聚氰胺飾面板，桌面板下設支撐框架，承受力不少于200kg。配備儲存柜，存放元件及工具，儲存柜底部4只高強度萬向可制動PU腳輪，方便移動。實驗裝置整體簡約不簡單，高端大氣，符合現代化產品審美和發展趨勢。

實驗桌一桌兩座，實驗桌中央配有通用九孔萬能插件板(尺寸：35×90cm )，九孔萬能插件板主體由ABS注塑而成，表面鈞布九孔成一組相互聯通的插孔，九孔萬能插件板內部內嵌126組銅質九孔一體成型嵌件（共有1134孔）。實驗中的弱電元件必須以獨立封裝的透明元件盒為單一模塊，元件盒插腳要求采用燈籠式插頭而非采用香蕉插頭（香蕉插頭銅片易脫落且易變形，接觸不良），元件盒統一都能配合九孔萬能插件板像搭積木一樣的形式自由搭建電路；元件盒盒體透明，內裝元件直觀性好，盒蓋印刷電路圖防刮耐磨，符號美觀清晰。元件盒盒體與盒蓋采用較科學的壓卡式結構，維修拆裝方便。每張臺桌配有一粒膠皮板，保護通用底板與桌面（如需在桌上放置電動機、焊接等）。

★要求實訓桌正面裝配與桌面自成一體的保護擋板，要求擋板由內部模具成型的高強度鋁合金和注塑成型的PVC外套組成，要求擋板具有防實驗用品滑落、防塵、耐腐蝕特性，保護實驗與設備安全。擋板拆卸、安裝方便，便于日常維護與清潔。

實驗桌后面二支桌腳向上延伸，配上特制拉模成型的二根鋁型材，組成電源控制箱、電氣實驗掛箱支架。支架與電氣控制實驗掛箱配套，上下方便，左右移位自如。

實驗臺頂部安裝日光燈網孔支架，內裝實驗用燈管。

（四）透明元件創新模塊：元件盒插腳要求采用燈籠式插頭而非采用香蕉插頭（香蕉插頭銅片易脫落且易變形而導致接觸不良），元件盒盒體透明，內裝元件直觀性好，盒蓋印刷電路圖防刮耐磨，符號美觀清晰。元件盒盒體與盒蓋采用較科學的壓卡式結構，維修拆裝方便。

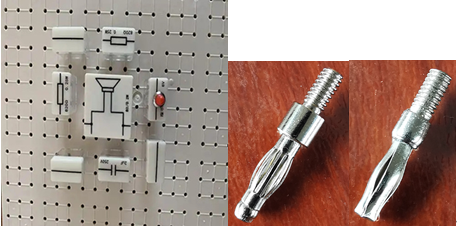

                                                                                  燈籠式插頭     香蕉插頭

（五）電氣實驗掛箱：鋁質面板，后蓋由拉模成型鋁型材與注塑成型塑料件構成，電氣元件接線點都已引到安全插座，實驗接線方便安全、快捷。

1.電氣實驗掛箱一：交流接觸器2只

2.電氣實驗掛箱二：交流接觸器1只、熱繼電器1只

3.電氣實驗掛箱三：時間繼電器1只，按鈕紅、黃、綠

4.燈座負載及日光燈掛箱：9只燈座及相應控制開關（燈泡用戶自備），啟動器，鎮流器，日光燈接線端子等。

5.電表掛箱：直流電表±100uA、10mA、5mA、50mA、200mA、1V、15V各1只；交流電表500mA1只；電流測量插座3只。

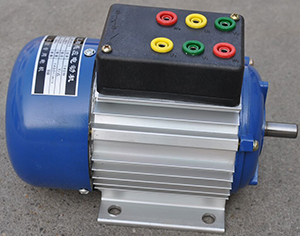

（六）三相交電機一臺：380V/180W，鋁質外殼。

（七）學生凳

1．凳腿采用30×30×1.2mm 的方管；

2．拉管采用 30×30×1.2mm 的方管；

3．凳面采用 240×340×25mm 刨花板貼木紋紙，凳高40cm，凳面與金屬凳架使用大扁頭防刮螺桿和防退螺帽穿越固定；

4．防銹處理：金屬部件均需經酸洗、磷化、表面除銹處理，采用高壓靜電噴塑、高溫烘烤處理，要求附著力強，抗氧化， 不脫剝，光滑美觀，金屬桌體顏色為灰色。

四、實驗項目：

（1）電工實驗　　　　　　　

1．電工測量儀表的使用　　　　　　　

2．常用元件的識別與檢測　　　　　　

3．線性元件與非線性元件的伏安特性

4．電源的外特性　　　　　　　

5．電位值、電壓值的測定　　　　

6．電流表和電壓表的擴程　　　　　　　

7．基爾霍夫定律的驗證　　　　

8．驗征楞次定律

9．迭加原理與互易定理的驗證　　　　　

10．戴維南定理與諾頓定理的驗征　　　　

11．電壓源與電流源的等效變換　　　　　

12．受控源特性的研究　　　　　　　　　

13．一階電路實驗　　　　　　　　　　　

14．二階電路的過渡過程

15．研究LC元件在直流和交流電路中的特性

16．負載獲得最大功率的條件

17．交流電路參數的測量

18．正弦交流電路中RLC元件的特性

19．RL及RC串聯電路實驗

20．RLC串聯諧振電路

21．日光燈電路的連接及功率因數改善

22．三相負載的星、三角接法

23．三相電路及功率的測量

24．R-C選頻網絡的研究

25．二端口網絡研究　

26．單相變壓器實驗　　　　　　

27．互感電路實驗

28．三相異步電動機的使用與起動

29．三相電動機接觸器點動正轉控制線路

30．三相電動機具有自鎖的正轉控制線路

31．三相電動機具有過找保護的正轉控制線路

32．三相電動機接觸器聯鎖的正反轉控制線路

33.三相電動機按鈕聯鎖的正反轉控制線路

34.三相電動機按鈕接觸器復合聯鎖控制線路

35.三相電動機接觸器控制Y/△降壓起動

36.三相電動機時間繼電器控制Y/△降壓起動

（2）電子實驗

1．晶體二極管的特性及檢測 　　　　　　

2．晶體三極管輸入輸出特性

3．低頻小信號電壓放大器

4．直接耦合兩級放大器

5．RC耦合兩級放大器

6．負反饋對放大器性能的影響

7．變壓器耦合推挽功率放大器

8．互補對稱推挽功率放大器(OTL)

9．單相半波整流

10．單相全波整流

11．單相橋式整流

12．單相橋式整流濾波

13．單結晶體管特性

14．單結晶體管觸發電路

15．晶閘管簡單測試及可控整流電路

16．場效應管測試

17．串聯型穩壓電壓

18．差動放大電路的研究

19．集成運放參數的測試

20．集成運放減法電路

21．集成運放加法電路

22．集成運放積分電路

23．集成運放微分電路

24．集成運放文氏正弦波振蕩器

25．電容三點式振蕩器

26．電感三點式振蕩器

27．集成穩壓電路

28．無穩態電路（多諧振蕩器）

29．施密特觸發器

30．集成與門邏輯功能測試

31．集成非門電路邏輯功能測試

32．集成或門電路邏輯功能測試

33．集成與非門邏揖功能測試

34．CMOS門電路的測試

35．基本RS觸發器

36．JK觸發器

37．D觸發器

38．555時基電路的應用（方波發生器)

39．二一十進制計數器

40．二一十進制8421譯碼器

41．加法器

42．減法器

43．用集成與非門構成單穩態觸發器

44．組合邏輯電路

五、電工電子基礎實訓設備配置清單（每臺）
