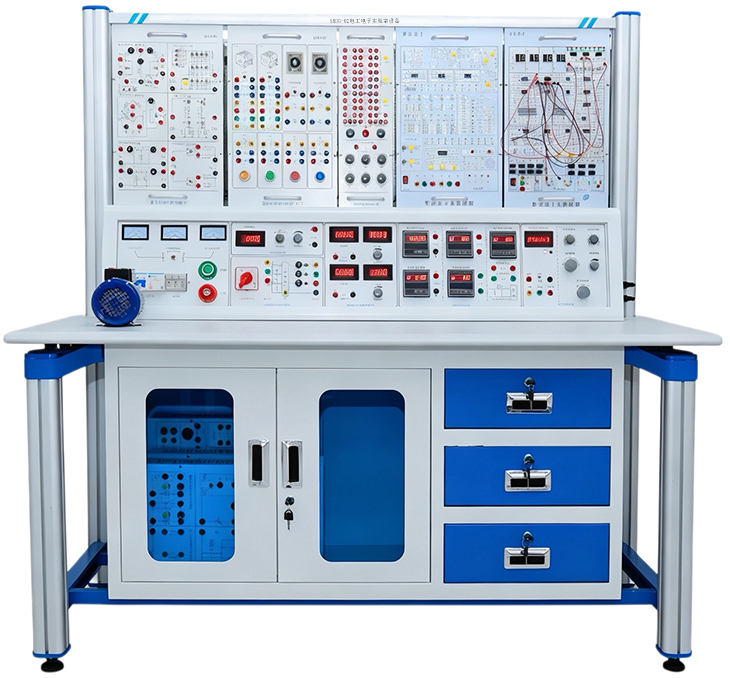

SBDG-02電工電子實訓室設備
一、概述
電工電子實訓室設備,電工電子實訓平臺,是高等院校電氣自動化、機電一體化、智能制造、電子信息等專業開展電工基礎、模擬電子、數字電子、電氣測量等課程的核心實踐教學場地。實訓室以培養學生電路分析、電氣接線、儀器測試、故障排查和電子設計能力為建設目標，是銜接課堂理論與工程應用的基礎性實訓平臺。
二、基本功能：
1. 電工電子實訓平臺能完成高等院校"電工基礎"、"電工學"、"電路分析"、"電路原理"、"電子技術"等多門課程的實訓教學。
2. 電工電子實訓平臺配套電源及測量儀表均具有短路、過流保護和自動恢復功能。
3. 電工電子實訓平臺應具備開展初級、中級、高級電工技能等級考試培訓及電路焊接實訓的功能；
4.整體采用模塊化結構形式，其中電工技能模塊與實訓臺架相匹配，便于拆卸，其他功能模塊、電源、儀器儀表（除示波器、萬用表）全部采用獨立掛箱式結構；
5.實訓掛箱之間的工作電源采用短接橋連接，既接通各模塊電源，又使各模塊連成一體各實訓模塊任務明確，方便學校根據自身的教學要求，選擇不同的實訓配置。
6.平臺有漏電保護裝置，若有漏電現象，即產生告警信號并切斷總電源，確保實訓進程安全。實訓連接線及插座采用不同的結構，使用安全、可靠、防觸電。
7. 電工電子實訓臺配備日光燈管半隱藏式設計、安全可靠，實驗現象清晰可見。
三、技術性能
8.輸入電源：三相四線（或三相五線）～380V±10% 50Hz；
9.工作環境：溫度-10℃～+40℃；
10.裝機容量：＜1.5kVA；
四、基本配置及功能
11.電子電工實訓平臺：包括實訓桌、實訓臺架（放置掛箱）、燈箱、掛箱式實訓模塊，尺寸不小于1650mm×750mm×1660mm；
12.電工電子實訓桌面板采用E1級三聚氰胺復面合成板，臺面厚度不小于25mm；采用四個工業鋁型材立柱為支撐，主體結構通過左、右各2個C字形鋁壓成型構件聯接，桌面板下設支撐框架，截面尺寸不小于40×40mm，承受力不少于300kg；
13.實訓桌支撐立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸不小于80×80mm，四面帶槽，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件；下方裝有四個帶剎車的萬向輪，可以隨意固定和移動；桌面設置絕緣墊，厚度不小于3mm，無毒無異味；實訓桌下方配套存儲柜1個，凳子2個。
14.電工實訓臺架采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個C字形鋁壓成型構件連接，桌面板下設支撐框架，承受力不小于300kg。
15.實訓臺架采用獨立框架式結構設計，框架由上中下左右五根工業鋁型材分割為上下兩個區域，掛箱橫檔截面型材尺寸不小于20×50mm、左右立柱截面尺寸不小于30×60mm所有型材表面光滑，無凹槽，用于放置實訓掛箱等。
16.電工實訓臺頂部配有LED照明燈箱、內置LED無頻閃光源，發光均勻柔和，燈體表面靜電噴塑處理，易清潔打理、科學柔光健康護眼、無藍光危害，并設有日光燈實訓燈管。
17.三相交流電源模塊：1套
提供線電壓380V交流電源、相電壓220V交流電源。交流電源輸出設有電源保護系統，相間、線間過電流及直接短路均能自動保護。提供三相漏電保護器作為整個實訓平臺的電源總開關。三相輸出通過停止和啟動按鈕控制。
18.交流可調模塊：1套
提供0～250V連續可調交流電源一路，數顯電壓變顯示輸出電壓值，輸出具有短路、過流保護等功能。提供交流電壓表一只，測量范圍0～500V，三位半顯示，能夠測量輸入交流電壓。
19.直流可調模塊：1套
提供雙路直流程控電源:每路輸出0-30V/2A，電壓穩定度≤0.2%，電流穩定度≤0.2%，具有短路、過流自動保護功能。并能夠顯示輸出電壓、輸出電流、負載電壓和負載電流。
20.低壓直流電源、恒流源模塊：1套
（1）提供一路大于等于0～200mA范圍的連續可調恒流源，分2mA、20mA、200mA三檔，從0mA起調，調節精度1‰，配有直流數顯電流表指示輸出電流，具有輸出開路、短路保護功能；提供±5V、±12V四路固定輸出，具有短路、過流保護及自動恢復功能。
（2）低壓直流電源：±5V、±12V四路固定輸出，每路均具有短路、過流保護及自動恢復保護功能。
21.智能交流電壓表、電流表模塊：1套
（1）智能交流電壓表:
測量范圍：大于等于0-500V,至少設置四量程，帶測量值顯示功能，測量精度高于0.5級。量程手動、自動切換模式，每檔均有超量程告警、指示功能。
（2）智能交流電流表：
測量范圍：大于等于0-5A,設置；至少設置三檔量程，測量精度高于0.5級；顯示測量值。具備超量程自動報警提示及保護等功能。
22.智能直流電壓表、電流表模塊：1套
（1）智能直流電壓表：采用柜裝儀表，測量范圍大于等于0～300V，四檔，測量精度高于0.5級；帶顯示、工作狀態指示燈；具有"自動"和"手動"換擋測量兩種工作模式；每檔均有超量程告警、指示功能。
（2）智能直流電流表：采用柜裝儀表，測量范圍大于等于0～2A，四檔，測量精度高于0.5級；帶顯示、工作狀態指示功能；具有"自動"和"手動"換擋測量兩種工作模式；每檔均有超量程告警、指示功能。
23.智能功率、功率因數表模塊：1套
功率測量精度不低于0.5級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A。并顯示有功功率、無功功率、總功率、功率因數、電壓、電流、負載類型，負載類型：L、R、C。
24.函數信號發生器模塊：1套
（1）產生高精度正弦波，方波和三角波。
（2）顯示輸出頻率、波形、占空比、幅度、衰減、偏置。
（3）正弦波輸出幅度≥10V，輸出阻抗50Ω，失真度<1%。
（4）頻率范圍大于等于1HZ~3MHz。
（5）正弦波輸出具有分0dB、20dB、40dB、60dB四檔。
（6）方波占空比可調,調節范圍：大于等于5%-95%。
25.電路基礎模塊（一）：1套
完成疊加原理、基爾星夫定律(判斷性實訓)、戴維南定理、諾頓定理直流電阻電路故障的檢查、互易定理歐姆定律等實訓;提供電阻2W(數量不少于9個：包括510、1000、2000、3000、5100)；電感(數量不少于3個：包括4.7mH、10mH、30mH)、電實訓1容耐壓值不小于63V(數量不少于不少于6個；包括1000pF、6800pF0.01F、0.1uF、1F)，完成R、L、C串聯諧振、一階、二階動態電路的研究、電壓源與電流源的等效變換、負載獲得最大功率的條件、電阻的串、并聯等實訓。
26.電路基礎模塊（二）：1套
提供燈泡（12V/0.1A）、穩壓管、二極管、未知元件、電位器（1k/2W、10k/2W、47k/2W各一只）、可調電阻（0～0.9Ω/2W、0～9Ω/2W、0～90Ω/2W、0～900Ω/2W、0～9000Ω/2W、0～90000Ω/2W各一組）等，完成已知和未知電路元件伏安特性的測繪、電容的充放電等實訓。
27.電路基礎模塊（三）：1套
提供儀表量程擴展的基本表頭1只，提供電阻等元器（1.01Ω/2W、11.1Ω/2W、900Ω/2W、9.9kΩ/2W）各一只。
28.電路基礎模塊（四）：1套
提供兩路運放及實訓元器件（電阻2W(2000、3000、1k、2k)、電容(0.1F/63V/、1uF/63V/)、電感100mH）等；可完成受控源、回轉器、負阻抗變換器實訓。
29.交流電路模塊（一）：1套
提供100Ω/25W、200Ω/25W、1kΩ/25W大功率電阻、100mH/0.3A電感、整流二極管（1N5408四只）、電流插座等，完成RLC串聯交流電路、RLC并聯交流電路以及電感、電容元件在直流電路和交流電路中的特性研究。
30.交流電路模塊（二）：1套
提供啟輝器一只，日光燈管的兩個頭經過保險絲用四個強電柱引出接線端口、30W鎮流器一只、提供高壓電容器0.22uF/500V、0.47uF/500V、1uF/500V（三只）、2.2uF/500V、4.7uF/500V高壓電容可通過鈕子開關控制，完成日光燈電路連接和功率因數提高等實驗。
31.交流電路模塊（三）：1套
提供三組白熾燈螺口燈座，每組由兩個獨立的白熾燈螺口燈座組成(每組設有一個開關與一個電流插座)，可插60W以下的白熾燈六只，可完成三相交流電路實訓。
32.鐵芯變壓器、互感/電度表模塊：1套
提供鐵芯變壓器一只（50VA、36V/220V），原、副邊均設有保險絲及電流插座，方便測試并能可靠保護防止變壓器損壞；互感線圈一組，實訓時臨時掛上，兩個空心線圈L1、L2裝在滑動架上，可調節兩個線圈間的距離，并可將小線圈放到大線圈內，配有大、小鐵棒各一根及非導磁鋁棒一根；電度表一只，規格為220V、3/6A，實訓時臨時掛上，其電源線、負載線均已接在電度表接線架的接線柱上，實訓方便。
33.模擬電路模塊：1套
提供提供低壓交流電源（0V、6V、10V、14V抽頭一路及中心抽頭17V兩路）、高可靠圓腳集成塊插座（8P2只、14P1只）、鍍銀長紫銅管（供插電阻、電容、三極管等）及固定元器件（三端穩壓塊、電容器、信號燈、喇叭、場效應管、三極管、可控硅、整流橋堆、振蕩線圈、電位器等），實驗箱配有單管/負反饋兩級放大器、射極跟隨器、RC串并聯選頻網絡、差動放大器及低頻OTL功率放大器共五塊固定線路實驗板。
34.數字電路模塊：1套
提供脈沖信號源（正、負輸出單次脈沖和頻率不小于0.5Hz～300kHz連續可調的計數脈沖源各一路）、三態邏輯測試筆（高電平為紅色發光管亮，低電平為綠色發光管亮，高阻態或電平處于不高不低的電平值時黃色發光管亮）；具備電平指示、邏輯開關、四位十進制譯碼顯示器、高可靠圓腳集成塊插座、可靠的鍍銀長紫銅管及固定器件等。
35.電機控制及電工技能訓練考證模塊：1套
（1）采用模塊化設計，與臺架適配，方便拆裝；
（2）提供網孔板（不小于404mm×298mm）一塊、交流接觸器（線圈電壓為380V）不少于三只、熱繼電器不少于一只、時間繼電器不少于一只、按鈕不少于三只（黃、綠、紅）、按鈕開關盒（三孔）不少于一個、變壓器（220V/26V/6.3V）不少于一只、整流橋不少于一個、能耗制動電阻（10Ω/25W）不少于一個、接線端子排不少于一個、行程開關不少于2只、專用實訓連接線不少于10根；
（3）PLC可編程控制器實訓組件1套：提供PLC模塊（集成數字量I/O（不少于12路數字量輸入/不少于8路數字量輸出）、以太網口、RS-485通信口、不少于6路高速計數器；配套通信編程電纜）。
36.電動機：1臺
三相鼠籠電機（380V/180W）；電機的三個繞組均已引出，接線方便。
37.智能可調電阻箱：1套
電阻輸出不少于4位LED顯示，通過按鍵、編碼器調節，可任意改變從1～9999Ω高精度的電阻阻值，步進調節不大于1Ω。整機具有過載保護功能，當電壓或電流過大時能及時告警并切斷電阻輸出。
38.實訓導線：1套
根據不同實訓項目的特點，配備不同規格的實訓連接線，強弱電均采用高可靠護套結構槍插連接線（不存在觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；兩種導線都只能配合相應內孔的插座，不能混插。
39.電子焊接套件：1套
（1）直流穩壓電源
（2）多路搶答器
（3）可編程定時器
（4）門鎖防盜報警器
（5）光控音樂門鈴
（6）編碼電子鎖電路
（7）51單片機最小系統
五、完成的實驗項目：
40.電工基本實訓至少包括：
基本電工儀表的使用及測量誤差的計算；減小儀表測量誤差的方法；儀表（電壓表、電流表）量程擴展實驗；線性與非線性電路元件伏安特性的測繪；電位、電壓的測定及電路電位圖的繪制；歐姆定律；電阻的串聯、并聯和混聯電路；電阻分壓器電路；電容的充放電電路；基爾霍夫定律驗證及其故障判斷；疊加原理驗證及其故障判斷；戴維南定理驗證；諾頓定理的驗證；電壓源與電流源的等效變換；
互易定理的研究；二端口網絡測試；最大功率傳輸條件的測定；
典型電信號的觀察與測量；受控源VCVS、VCCS、CCVS、CCCS的研究；負阻抗變換器的特性測試；回轉器的特性測試；一階電路響應與研究；二階電路的響應研究；RC雙T選頻網絡；L、C元件在直流電路中和正弦交流路中的特征；R、L、C阻抗特性的測定；R、L、C串聯諧振電路R、L、C串聯和并聯交流電路；互感電路的研究；日光燈電路的連接及功率因數的提高；單相鐵芯變壓器特性的測試；單相電度表的安裝及使用；三表法測量電路的等效參數；三相交流電路電壓、電流的測量；三相電路功率的測量；功率因數及相序的測量。
41.電機控制實訓至少包括：
三相鼠籠式異步電動機的使用；三相鼠籠式異步電動機點動和自鎖控制；三相鼠籠式異步電動機正反轉控制；三相鼠籠式異步電動機Y-△降壓啟動控制；接觸器和按鈕雙重連鎖正反轉控制；三相鼠籠式異步電動機的能耗制動控制；自動工作臺自動往返循環控制線路；三相異步電動機起動順序控制。
42.模擬電路基本技能實訓至少包括：
晶體管共射極單管放大器；場效應管放大器；負反饋放大器；射極跟隨器；差動放大器；集成運算放大器指標測試；模擬運算電路；有源濾波器；電壓比較器；波形發生器；RC正弦波振蕩器；LC正弦波振蕩器；壓控振蕩器；功率放大器；集成功率放大器；串聯型晶體管穩壓電源；集成穩壓器。
43.數字電路實驗至少包括：
晶體管開關特性、限幅器與鉗位器；TTL集成邏輯門的邏輯功能與參數測試；CMOS集成邏輯門的邏輯功能與參數測試；集成邏輯電路的連接和驅動；組合邏輯電路的設計與測試；譯碼器及其應用；數據選擇器及其應用；觸發器及其應用；計數器及其應用；移位寄存器及其應用；脈沖分配器及其應用；使用門電路產生脈沖信號；單穩態觸發器與施密特觸發器--脈沖延時與波形整形電路；555時基電路及其應用。
44.焊接電路實訓至少包括：
多路搶答器的焊接與調試；可編程定時器的焊接；門鎖防盜報警器的焊接與調試；光控音樂門鈴的焊接與調試；直流穩壓電源的焊接與調試；編碼電子鎖電路的焊接與調試；51單片機最小系統電路的焊接與調試。
六、電工技能等級考試培訓
45.初級電工項目至少包括：
三相鼠籠式異步電動機的使用；三相鼠籠式異步電動機點動和自鎖控制；三相鼠籠式異步電動機正反轉控制；三相鼠籠式異步電動機Y-△降壓啟動控制；
46.中級電工項目至少包括：
接觸器和按鈕雙重連鎖正反轉控制；三相鼠籠式異步電動機的能耗制動控制；自動工作臺自動往返循環控制線路；三相異步電動機起動順序控制；
47.高級電工項目至少包括：
PLC控制的三相異步電動機正反轉控制；PLC控制的三相異步電動機Y/Δ啟動控制；PLC控制的三相異步電動機降壓啟動控制；PLC控制的三相異步電動機能耗制動控制實訓項目。
