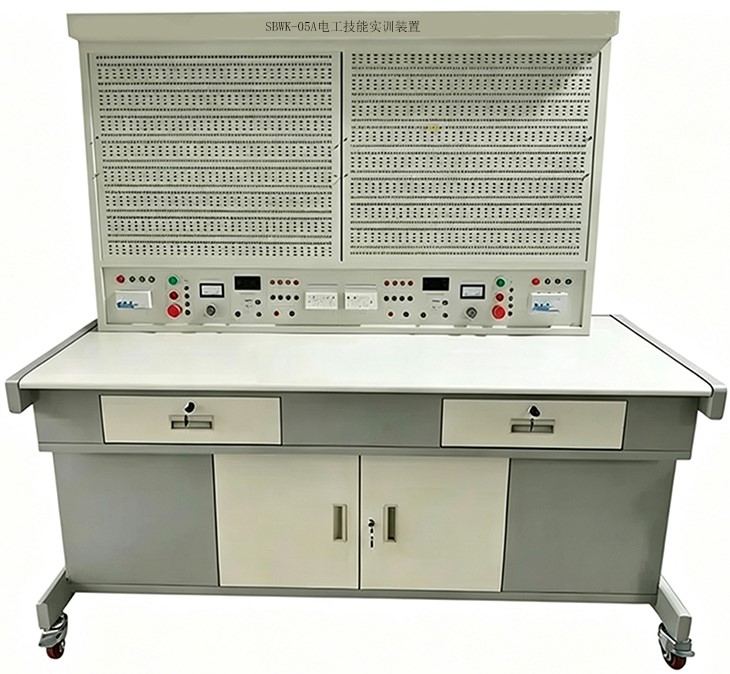

SBWK-05A電工技能實訓平臺
一、概述
電工技能實訓平臺, 電工技能實訓裝置，主要服務于電氣自動化、機電一體化、智能制造、新能源技術等專業的核心課程實訓教學，可承接《電工基礎》《低壓電氣控制》《電氣安全技術》《電工工藝實訓》等課程的實操教學任務。電工技能實訓設備，電工技能實訓臺是職業院校機電、電氣自動化、智能制造、新能源等相關專業開展電工基礎教學、實操技能訓練、職業資格考核的核心實訓場地，嚴格遵循國家職業教育實訓建設標準與電工安全操作規范，聚焦理論實操一體化、崗位技能標準化、教學考核一體化建設目標，是培養中級、高級電工技能型人才的核心教學平臺，同時可面向社會開展電工上崗證、維修電工等級證培訓與考核工作。
二、技術性能
1、輸入電源：三相四線制～380V±10% 50Hz
2、溫度：-5℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、外形尺寸：1600mm×750mm×1690mm
三、基本配置
(1)電源控制屏
電源控制屏屏體采用鈑金雙層亞光密紋噴塑結構。實驗桌面板采用防火、防燙、絕緣、耐磨高密度板，默認配置個抽屜，帶剎車腳輪。電源控制屏采用單工位設計，提供如下配置：
(2)電源控制部分設有電源總開關帶漏電保護1只、三相電源指示燈式電壓表3只、帶燈啟停動按鈕各1只、急停按鈕1只、三相LED指示燈2組、熔斷器4只、告警LED指示燈1只、復位按鈕1只；
(3)電源輸出：提供線電壓380V和相電壓220V兩種電源，采用安全型插座引出；
(4)交流電壓表：0～500V帶鏡面交流電壓表1只，精度1.0級；
(5)交流電流表：0～5A帶鏡面交流電流表1只，精度1.0級，具有超量程報警、指示、切斷總電源等。
(6)單相電源插座：設有5孔插座2位。
(7)實訓網孔板1塊：網孔板的參考尺寸為不小于600mm×700mm，網孔大小為5mm×10mm，采用橫豎交替排布。
(8)實訓桌采用鈑金搭建而成，配合高密度防火桌面板,并設有4只鎖緊萬向輪。
(9)活動儲物柜1個:采用冷軋鋼板結構，表面噴塑工藝。
(10) 配套的實訓連接導線采用高可靠護套結構手槍插連接線，里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹青銅彈片，接觸優良。
四、可完成實訓項目
1)三相異步電動機直接起動控制
2)三相異步電動機點動控制線路
3)三相異步電動機自鎖控制線路
4)三相異步電動機Y-△起動自動控制線路
5)用倒順開關的三相異步電動機正反轉控制
6)三相異步電動機接觸器聯鎖的正反轉控制線路
7)三相異步電動機按鈕聯鎖的正反轉控制線路
8)三相異步電動機雙重聯鎖的正反轉控制線路
9)三相異步電動機的多地控制
10)工作臺自動往返控制線路
11)白熾燈照明電路的安裝
12)日光燈照明電路的安裝
13)兩個開關控制一盞燈照明電路的安裝
14)住宅照明線路實訓
五、電工技能實訓平臺單組器件配置清單
序號 | 名 稱 | 型號與規格 | 數 量 |
1 | 單、三相有功電度表 | 各一個 | 2 |
2 | 平燈頭 | 6A/36V | 2 |
3 | 二、三極插座 | 個 | 2 |
4 | 墻壁開關 | 單控雙控 各一個 | 4 |
5 | 低壓斷路器 | DZLsA16?3P | 2 |
6 | 交流接觸器 | CJX2?0910?36V | 6 |
7 | 輔助觸頭 | F4?22 | 6 |
8 | 熱繼電器 | R16B?20/3 | 2 |
9 | 電流互感器 | LQG?0.5 | 2 |
10 | 三相鼠籠異步電動機 | 380V/Y/△36V | 2 |
11 | 三聯按鈕盒 | 按鈕數 3*(紅、綠、黃各 1，每只 1 開 + 1 閉) | 2 |
12 | 2P熔斷器 | RT18?32X | 2 |
13 | 3P熔斷器 | RT18?32X | 2 |
14 | 熔斷器熔芯 | 匹配 RT18 3A | 12 |
15 | 熔斷器熔芯 | 匹配 RT18 2A | 12 |
16 | 旋轉按鈕 | 急停開關 | 2 |
17 | 接線端子排 | JF5?2.5/5 | 6 |
18 | G形導軌 |
| 2 米 |
19 | 走線槽 |
| 4 米 |
20 | 測試線 | 藍色，1 米 | 4 |
21 | 測試線 | 紅色，1 米 | 4 |
22 | 測試線 | 黃色，1 米 | 4 |
23 | 測試線雙頭 | 黃色，紅色，綠色，藍色，50 厘米各 2 條 | 8 |
24 | 明盒 | 個 | 12 |
25 | 十字螺絲刀 | 6 寸 | 2 |
26 | 尖嘴鉗 | 寸 | 2 |
27 | 卡子及自攻螺絲 |
| 300 |
28 | 電線（黃、紅、綠、藍、黑）硬線 | BV1*0.75 適量 | 各 10 米 |
29 | PE地線帶插頭 | 60cm | 2 |
30 | PE端子 |
| 2 |
31 | 玻璃保險絲管 | 3A | 10 |
