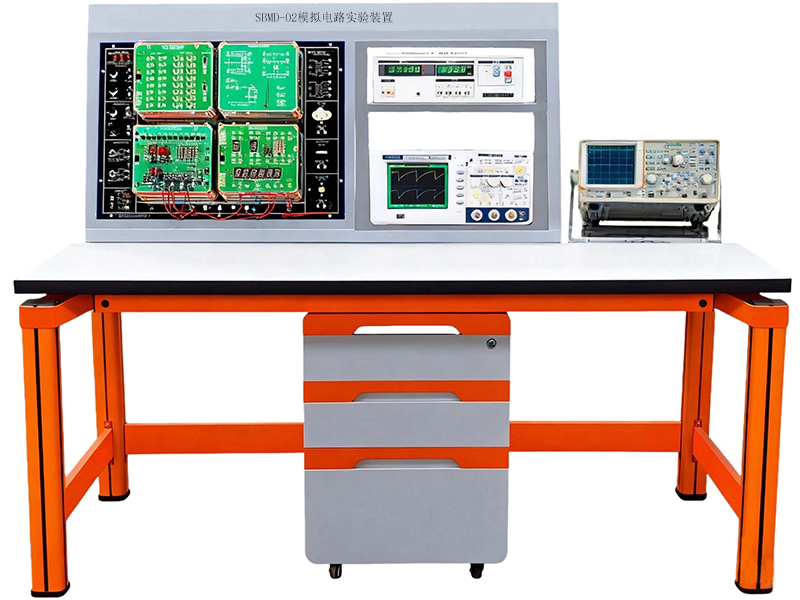

SBMD-02模擬電路實驗裝置
模擬電路實驗裝置適合高等院校：電子信息工程、電氣工程及其自動化、自動化等專業，可利用模擬電路實驗裝置開展《模擬電子技術》《電子電路設計》等課程的教學與實驗，幫助學生掌握模擬電路的基本原理、電路分析方法和實驗技能，培養學生的創新能力和實踐操作能力。
? 職業院校：高職、中職的電子技術應用、電氣自動化技術、機電一體化技術等專業，通過模擬電路實驗裝置進行實訓教學，能使學生熟悉模擬電路的搭建、調試和故障排除等實際操作技能，提高學生的就業競爭力。例如，電子技術綜合實訓考核裝置，就適用于職業院校“模擬電子技術”等課程的實訓大綱要求。
? 技工學校：技工學校的電工電子專業，可借助模擬電路實驗裝置對學生進行技能培訓，讓學生掌握模擬電路的基本技能，如二極管、三極管等元件的特性測試，放大電路、振蕩電路等的搭建與調試等，為學生今后從事相關工作打下堅實的基礎。
? 職業培訓學校：各類職業培訓學校可利用模擬電路實驗裝置開展電子電路相關的技能培訓班，如電子工程師培訓、PLC編程工程師培訓等，為社會培養專業的電子技術人才。
? 企業內部培訓部門：電子制造企業、通信企業等的內部培訓部門，可使用模擬電路實驗裝置對員工進行技能提升培訓，使員工熟悉模擬電路的原理和實驗方法，提高員工的業務水平和工作能力，以便更好地從事電子產品的研發、生產和維護等工作。
? 職業資格鑒定站：可將模擬電路實驗裝置作為電工、電子技術等相關職業資格鑒定的考核裝置，對考生的實際操作技能進行評估和鑒定，確保考生具備相應的專業技能水平。
一、實驗資源
1、電源輸入：AC220V±10%50Hz
2、電源輸出：
1）提供直流電源輸出：-5V/0.2A~+5V/0.2A可調， -12V/0.2A~+12V/0.2A可調，固定電源+12V/1A，-12/1A,+5V/1A，-5V/1A；設有短路保護自動恢復功能；
2）提供交流電源AC15V，AC7.5V，AC0V；
3）信號源（函數發生器）：
幅度連續可調信號源，可輸出三角波、方波、正弦波，頻率范圍10Hz~100KHz；
提供正負輸出單次脈沖（脈沖信號發生器）：
提供正負脈沖輸出，每按一次輸出一個正負脈沖；
4）提供三態邏輯測試筆：
可測量和顯示TTL電平的高電平、低電平和高阻態；
3、提供12V/5W燈泡負載一個；
4、提供200歐/2W功率電阻一個；
5、提供12V/1.2W直流電機負載一個；
二、實驗模塊
① 晶體管放大電路一
模塊上具有電源供電指示及供電單元、晶體管放大單元模塊電路，可完成單管放大電路實驗、兩級放大電路實驗、負反饋放大電路實驗等試驗內容，實驗電路通過開關切換即可完成不同實驗電路的搭建。同時配有專用的波形測試環，方便波形的測量。
② 晶體管放大電路二
模塊上具有電源供電指示及供電單元、差分放大電路、場效應管放大電路，可完成場效應管放大電路實驗以及差動放大器等實驗內容，實驗電路通過開關切換即可完成不同實驗電路的搭建。同時配有專用的波形測試環，方便波形的測量。
③ 波形發生電路
模塊上具有電源供電指示及供電單元、波形發生電路，可完成RC正弦波振蕩器實驗、LC正弦波振蕩器等實驗內容，實驗電路通過開關切換即可完成不同實驗電路的搭建。同時配有專用的波形測試環，方便波形的測量。
④ 集成運放電路
模塊上具有電源供電指示及供電單元和集成功放放大電路實驗內容等，同時模塊還提供各種實驗中所需要的電阻、電容、二極管等常用元器件以滿足實驗需求。
⑤ 功率放大電路
模塊上具有電源供電指示及供電單元、功率放大電路，可完成OTL功率放大電路、集成功率放大電路等實驗內容，實驗電路通過開關切換即可完成不同實驗電路的搭建。同時配有專用的波形測試環，方便波形的測量。
⑥ 直流穩壓電源電路
模塊上具有電源供電指示及供電單元、整流電路、輸入濾波、輸出濾波、可調集成穩壓、二極管穩壓、晶體管串聯穩壓、晶閘管可控整流、固定集成穩壓電路，可完成各種穩壓電路實驗內容。
三、配置表
序號 | 名 稱 | 數量 |
1 | 實驗臺 | 1臺 |
2 | 實驗桌 | 1張 |
3 | 學生凳 | 2張 |
4 | 實驗專用導線 | 1套 |
5 | 實驗指導書 | 1套 |
（一）模擬電路實驗模塊 |
1 | 晶體管放大電路一 | 1塊 |
2 | 晶體管放大電路二 | 1塊 |
3 | 波形發生電路 | 1塊 |
4 | 集成運放電路 | 1塊 |
5 | 功率放大電路 | 1塊 |
6 | 直流穩壓電源電路 | 1塊 |
四、實驗內容
模擬電子實驗
實驗一 常用電子儀器的使用
實驗二 單管放大電路的測量
實驗三 場效應管放大器
實驗四 負反饋放大器
實驗五 差動放大器
實驗六 集成運放基本運算電路
實驗七 集成運放比較器
實驗八 集成運算放大器的有源濾波器
實驗九 RC正弦波振蕩器
實驗十 LC正弦波振蕩器
實驗十一 低頻功率放大器（Ⅰ）─OTL 功率放大器
實驗十二 低頻功率放大器（Ⅱ）─集成功率放大器
實驗十三 集成穩壓器穩壓電源
實驗十四 串聯型晶體管穩壓電源
