化工管路拆裝實訓裝置

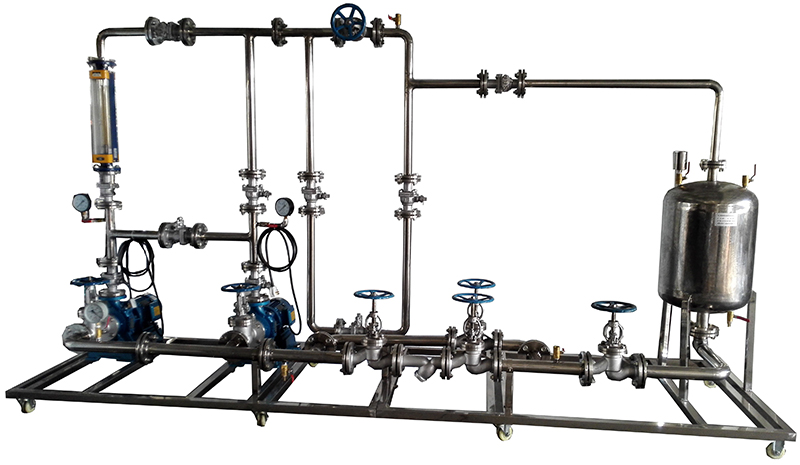

SBHG-01A化工管路拆裝實訓裝置

分項	說明
裝置功能	1．強化手動操作技能訓練。 2．考察學生全面分析系統、辨別正誤和迅速決策等能力，在實踐中結合了識圖能力、出具規范清單、安全操作等各項理論功底的考察。 3．配套流體輸送機械、化工儀表和機械制圖等多門課程的教學實踐，如管件識辨、流量計安裝和四大化工參量的安裝、檢測、顯示等。 4.本裝置能進行雙泵串并聯兩種不同安裝及操作運行。
設計參數	液體流量：0～8m³/h。液體溫度：常溫。
公用設施	水：裝置自帶貯水箱，實驗前用清潔水源灌注滿，實驗過程中可循環使用，實驗結束后排空即可。電：電壓AC380V，功率3KW，三相四線制（三火線一零線）。每個實驗室需配置1~2個接地點（安全地及信號地）。氣：無。實驗物料：清潔自來水。
主要設備	水箱：不銹鋼材質，帶貯水排空底閥，進水管路設置專用接口。循環水泵：機械密封臥式連軸化工泵供電：三相380VAC ，功率：2.2KW。水泵進口管路：304不銹鋼材質，DN50，配合法蘭安裝閥門及過濾器。水泵出口管路：304不銹鋼材質，DN32及DN40，配合法蘭安裝閥門。回流管路：304不銹鋼材質，DN25。安全泄壓管路：304不銹鋼材質，DN25。灌泵管路：304不銹鋼材質，專用灌泵管路，方便操作檢驗。耐壓測試管路：304不銹鋼材質，專用管路耐壓測試接口。電源設備：布線槽，帶漏電保護的空氣開關盒。設備尺寸：3500x600x2200 mm (長x寬x高)。
測控組成	變量	檢測機構	顯示機構	執行機構
	離心泵進口壓力	壓力表，精度：1.5%FS	壓力表就地顯示	無
	離心泵出口壓力	壓力表，精度：1.5%FS	壓力表就地顯示	管路出口閥（手動）
	流體流量	玻璃轉子流量計，精度：4%FS	流量計就地顯示	管路出口閥（手動）
	流體溫度	雙金屬溫度計，精度：1.5%FS	溫度計就地顯示	無

拆裝工具及試壓檢漏設備

序號	名稱	規格	單位	數量
1	管子鉗	450mm	把	1
2	管子鉗	300mm	把	1
3	活動扳手	12寸	把	1
4	活動扳手	10寸	把	1
5	呆扳手	17~19	把	1
6	呆扳手	22~24	把	1
7	兩用扳手	17mm	把	1
8	兩用扳手	19mm	把	1
9	兩用扳手	22mm	把	1
10	兩用扳手	24mm	把	1
11	木榔頭	2.5寸	把	1
12	穿心一字批	12寸（敲棒）	把	1
13	螺絲一字批	小號	把	1
14	螺絲一字批	中號	把	1
15	螺絲十字批	小號	把	1
16	螺絲十字批	中號	把	1
17	水平尺	600mm	把	1
18	直角尺	LG-ZT300 12"/300mm	把	1
19	卷尺	3m	把	1
20	普通游標卡尺	LG-W150 6"/0-150mm	把	1
21	螺栓螺母	M12×45	套	10
22	螺栓螺母	M14×50	套	20
23	螺栓螺母	M14×55	套	10
24	生料帶	聚四氟乙烯	卷	4
25	石棉墊片	DN20	片	10
26	石棉墊片	DN25	片	10
27	石棉墊片	DN32	片	10
28	石棉墊片	DN40	片	10
29	石棉墊片	DN50	片	10
30	安全帽	橘紅色	頂	3
31	帶腳龍門架（管子臺虎鉗）	3#帶腳	臺	1
32	試壓泵	SB-2.5手動	臺	1
33	貨架	2.4×0.6×1.5(m)(分三層）	個	1
