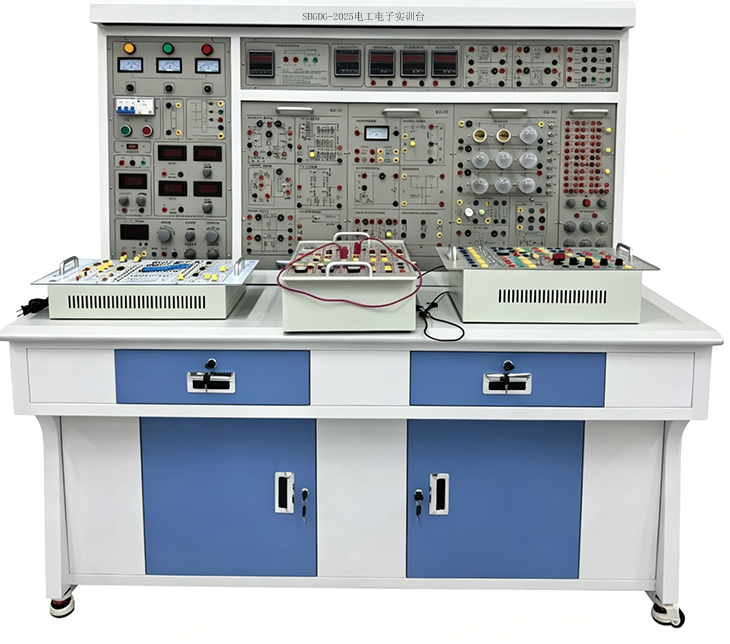

SBGDG-2025電工電子實訓臺
一、產品概述
電工電子實訓臺，電鉗工實訓設備，電工電子PLC綜合實訓臺集成模擬電子、數字電子、電工基礎、電力拖動、PLC變頻觸摸屏綜合控制五大實訓模塊，覆蓋中職/高職電工電子、電氣自動化專業全課程實訓，適配維修電工技能等級考核教學。電工電子PLC綜合實訓裝置主要是針對機務系統運輸生產需求，以集中培訓機車檢修職工實作演練實作培訓為主，以培訓相關機務檢修專業實作演練為輔，建設檢修實訓室，利用實訓設備針對性開展相關技能演練和基礎操縱培訓，實現對機車檢修實作能力的培養和提升。檢修實訓室設備主要配置電工實訓臺、鉗工實訓臺等實訓設備。檢修實訓室的建設是用于培訓機車檢修人員和設備電工，使其能更好地掌握操縱規范、了解操作流程、反復訓練各種情況下的反應與應對方法，提高培訓效果。
電工電子實訓臺，電鉗工實訓設備主要針對電工定律的驗證實驗、三相交流電路的測量實訓、數字電子線路的基本實驗實訓、模擬電子線路的基本實驗實訓、電子元器件應用的實訓、典型實用電子控制線路及工作過程演示與現實產品的認識和開發。所有的實驗單元采用掛箱形式，對于不同的實驗可以選擇相應的實驗掛箱完成。所有的電源、儀表、信號系統固定在電源臺上。
（圖片僅供參考、以實際配置為準）
二、技術性能
1、輸入電源：三相四線(或三相五線) 380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、外形尺寸：168×70×153cm3
4、裝置容量：＜1.5KVA
1、實驗控制屏由電源控制屏、三相四線電源輸入、提供三相 0～450V 可調交流電源，同時可得到單相 0～250V 可調交流電源、直流電源、照明系統、測量儀表、定時器兼報警記錄儀（服務管理器）組成。
2、線路設計能同時兼顧電機啟動電流和短路保護的，使系統設定的延時時間能夠保證電機的正常啟動，不會使系統長期工作在過載狀態。
3、提供人身安全保護體系：設有三項隔離變壓器一組，使輸出與電網隔離；設有電流型漏電保護，隔離變壓器前的線路有漏電顯現，既能實施保護并切斷輸出電源；設有電壓型漏電保護，如隔離變壓器后的線路及實驗過程中有漏電現象,既告警實施保護并切斷輸出電源。控制屏若有漏電現象，當漏電電壓超過一定值時，即切斷電源；實驗導線及導線：強、弱電連接及插座分開，不能混插。強電連接線及插座采用全封閉工藝，使用安全、可靠、防觸電。
4、信號源：提供雙通道函數/任意波形發生器、數字示波器，可以配合設備模塊使用。
五、實驗桌：實驗桌采用鋼質雙層亞光密紋噴塑結構，桌面采用防火、防水、耐磨高密度板,結構堅固；設有兩個大抽屜、柜門，用于放置工具、存放掛箱及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。
6、電路基礎實驗箱：提供基爾霍夫、疊加原理、戴維南定理、諾頓定理、二端口網絡、諧振、選頻電路及一、二階電路等實驗。各實驗器件齊全，實驗單元隔離分明，實驗線路完整清晰，驗證性實驗與設計性實驗?zāi)芟嘟Y(jié)合。
7、交流電路實驗箱：提供單相、三相負載電路、日光燈、變壓器、互感器及電度表等實驗。
8、元件箱：設有三組高壓電容（每組 1?F/500V、2.2F/500V、4.7F/500V 高壓電容各一只），用以改變功率因數實驗；提供實驗所需的各種元件，如電阻、二極管、發光管、穩壓管、電位器及 12V 燈泡等，還應提供十進制可調電阻箱，阻值為 0~99999.9Ω/2W。
9、變換器實驗箱：提供一組流控電壓源 CCVS、一組壓控電流源 VCCS、一組壓控電壓源 VCVS、一組流控電流源 CCCS、回轉器及負阻抗變換器。
10、繼電控制實驗箱一：提供交流接觸器（線圈電壓為220V）三只、熱繼電器兩只、時間繼電器一只、按鈕開關四只（綠、紅各兩只帶 220V 指示燈）
11、繼電控制實驗箱二：提供行程開關兩只，時間繼電器一只（2 組通電延時觸電），電源變壓器 220V/26V，整流橋，10Ω/25W 電阻，三刀雙擲開關一只。
12、多功能交流儀表：多功能交流儀表兩只：由一套微電腦，高速、高精度 A/D 轉換
芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話的智能控制模式。功率的測量精度0.5 級，電壓、電流量程分別為 450V、5A，可測量負載的有功功率、無功功率、功率因數及負載的性質，完成單相電路、三相電路中功率、功率因素的測量。
13、模擬電路實驗箱：提供直流電源四路(±5V/0.5A 和±12V/0.5A）、直流信號
源兩路（-5V~+5V 可調）、低壓交流電源（0V、6V、10V、14V 抽頭一路及中心抽頭 17V 兩路）、指針式直流毫安表（量程 1 mA，內阻 100Ω) 、高可靠圓腳集成塊插座（8P 2 只、14P 1 只）、鍍銀長紫銅管（供插電阻、電容、三級管等）及固定元器件（三端穩壓塊、電容器、信號燈、喇叭、場效應管、三極管、可控硅、整流橋堆、振蕩線圈、功率電阻及電位器等），實驗掛箱 可搭載模電實驗?zāi)K或分立元件靈活組合進行實驗。
14、數字電路實驗箱：提供直流穩壓電源四路、脈沖信號源、三態邏輯測試筆、電平批示、邏輯電平開關、四位十進制澤碼顯示器、撥碼開關、高可靠圓腳集成塊插座、可靠的鍍銀長紫銅管及固定器件，實驗掛箱可搭載模電實驗?zāi)K或分立元件靈活組合進行實驗等。
15、綜合電子實驗?zāi)K：包含多種單管基本放大器電路、場效應管放大器、多極放大負反饋電路、差動放大器、集成運算放大器的應用、有源濾波器、波形變換電路、RC、LC正弦波振蕩器、LM331 集成壓控振蕩器、OTL 互補功率放大電路、集成功率放大器、串聯型穩壓電路、集成穩壓電路、晶閘管可控整流電路、溫度監測及控制電路、萬用電表的設計與調試、函數信號發生器、晶體管開關特性，限幅器，鉗位器、TTL 與CMOS 集成邏輯電路、組合邏輯電路、譯碼器、數據選擇器、觸發器、計數器、移位寄存器、脈沖分配器、自激多諧振蕩器、 555 時基電路、A/D D/A 轉換器、智力競賽搶答裝置、電子秒表、數字電壓表、數字頻率計、
拔河游戲機、集成模塊電路、火災報警電路、熱釋電節能燈電路、 OCL 互補功率放大電路、壓控振蕩，非正弦波發生電路。
16、實驗連接線：連接線可根據不同實驗項目，配備強電部分和弱電部分兩種不同的實驗聯接線，兩種導線都應配合相應內孔的插座，不能混插，提高實驗的安全及合理性。
17、三相鼠籠式異步電動機：PN(W):60、nN(r/min):1400、 UN(V)：三相 AC 380、 IN(A):0.33、連接組別：△/Y。
四、實驗項目
（1）模擬電路實驗：
1）常用電子儀器的使用
2）晶體管多種單管放大器
3）場效應管放大器
4）負反饋放大器
5）射極跟隨器
6）差動放大器
7）集成運算放大器的基本應用Ⅰ -模擬運算電路
8）有源濾波器
9）電壓比較器
10）波形發生器
11）LC 正弦波振蕩器
12）函數信號發生器的組裝與調試
13）集成運放組成的壓控振蕩器
14）OCL 功率放大器
15）低頻功率放大器Ⅱ-OTL 功率放大器
16）低頻功率放大器Ⅲ-集成功率放大器
17）直流穩壓電源Ⅰ-串聯型晶體管穩壓電源
18）直流穩壓電源Ⅱ-集成穩壓器
19）晶閘管可控整流電路
20）溫度監測及控制電路
21）綜合實驗-萬用電表的設計與調試
（2）數字電路實驗：
1）晶體管開關特性、限幅器與鉗位器
2）TTL 集成邏輯門的邏輯功能與參數測
3）CMOS 集成邏輯門的邏輯功能與參數測試
4）集成邏輯電路的連接和驅動
5）組合邏輯電路的設計與測試
6）譯碼器及其應用
7）數據選擇器及其應用
8）觸發器及其應用
9）計數器及其應用
10）移位寄存器及其應用
11）脈沖分配器及其應用
12）使用門電路產生脈沖信號--自激多諧振蕩器
13）單穩態觸發器與施密特觸發器-脈沖延時與波形整形電路
14）時基電路及其應用
15）D 轉換器
16）智力競賽搶答裝置--綜合性實驗
17）電子秒表--綜合性實驗
18）三位半直流數字電壓表--綜合性實驗
19）數字頻率計--綜合性實驗
20）拔河游戲機--趣味性、綜合性實驗
（3）電工基礎實驗
1）基本電工儀表的使用及測量誤差的計算
2）減小儀表測量誤差的方法
3）電路元件伏安特性的測繪
4）電位、電壓的測定及電路電位圖的繪制
5）基爾霍夫定律的驗證
6）疊加原理的驗證
7）電壓源與電流源的等效變換
8）戴維南定理和諾頓定理的驗證
9）最大功率傳輸條件測定
10）受控源實驗研究
11）典型電信號的觀察與測
12）RC 一階電路的響應測試
13）二階動態電路響應的研究
14）R、L、C 元件阻抗特性的測定
15）三表法測量電路等效參數
16）正弦穩態交流電路相量的研究
17）RC 選頻網絡特性測試
18）R、L、C 串聯諧振電路的研究
19）雙口網絡測試
20）互感電路
21）單相鐵芯變壓器特性的測試
22）三相交流電路電壓、電流的測量
23）三相電路功率的測量
24）單相電度表的校驗
25）功率因數及相序的測量
（4）電力拖動實驗
1）三相鼠籠式異步電動機
2）三相鼠籠式異步電動機點動和自鎖控制
3）三相鼠籠式異步電動機正反轉控制
4）△降壓起動控制
5）三相鼠籠式異步電動機的能耗制動控制
6）三相異步電動機順序控制
7）現代工業控制實訓
8）PLC 認知/基本指令練習實訓
9）變頻器的基本操作和參數設置
10）外部端子點動控制
11）變頻器控制電機正反轉
12）外部模擬量（電壓/電流）方式的變頻調速控制
13）PLC、觸摸屏與變頻器組網控制
五、電工電子實訓臺每套工具清單
序號 | 配件名稱 | 單位 |
1 | 電源儀器控制屏 | 1套 |
2 | 實驗桌/ | 1張 |
3 | 電工實驗掛箱一 | 1個 |
4 | 電工實驗掛箱二 | 1個 |
5 | 元件箱 | 1個 |
6 | 電工實驗掛箱三 | 1個 |
7 | 電工實驗掛箱四 | 1個 |
8 | 模擬電路實驗掛件 | 1個 |
9 | 數字電路實驗掛件 | 1個 |
10 | 繼電控制實驗掛箱一 | 1個 |
11 | 繼電控制實驗掛箱二 | 1個 |
12 | 可編程主機模塊三菱FX3U-48MR | 1個 |
13 | 變頻器三菱 0.25 | 1個 |
14 | 雙通道函數/任意波形發生器 | 1臺 |
15 | 數字示波器 | 1臺 |
16 | 綜合電子實驗?zāi)K | 1套 |
17 | 合格證/保修卡 | 1套 |
18 | 實驗指導書(電工 數電 模電 plc 電拖 ) | 1套 |
19 | 互感線圈 | 1套 |
20 | 單相電度表組件 | 1套 |
21 | 實驗連接線2mm 30根 4mm 40根 高可靠護套結構手槍插式20根 plc編程線usb-09 | 1套 |
22 | 燈泡9個 /備用保險絲一盒 | 1套 |
23 | 電流測量插頭線 | 1根 |
24 | 電工電子電拖仿真軟件三菱編程軟件及程序 | 1套 |
25 | 啟輝器 1個 | 1個 |
26 | 安裝配件，電線（5色各30米） .壓線槽 膨脹螺絲 4*25 安裝螺絲3.5*14 腳輪 鑰匙.插座 及插頭 | 1套 |
27 | 學生凳 | 2張 |
六、每套元器件清單
序號 | 配件名稱 | 規格型號 | 數量 | 單位 |
1 | 尖嘴鉗 |
| 1 | 把 |
2 | 剝線鉗 | 0.08-2.5mm2 | 1 | 把 |
3 | 管型壓線鉗 | 0.08-10mm2 | 1 | 把 |
4 | 絕緣護套壓線鉗 | 0.08-6mm2 | 1 | 把 |
5 | 一字螺絲刀 | 中號 | 1 | 把 |
6 | 一字螺絲刀 | 小號 | 1 | 把 |
7 | 十字螺絲刀 | 中號 | 1 | 把 |
8 | 十字螺絲刀 | 小號 | 1 | 把 |
9 | 斜口鉗 |
| 1 | 把 |
10 | 強力電工剪 |
| 1 | 把 |
11 | 數字萬用表 |
| 1 | 塊 |
12 | 書寫工具 | 中性筆、繪圖鉛筆、橡皮、三角尺、線號筆等 | 1 | 套 |
13 | 兆歐表 |
| 1 | 塊 |
14 | 電烙鐵 |
| 1 | 個 |
15 | 手電筒 |
| 1 | 個 |
16 | 鑷子 |
| 1 | 個 |
七、每套耗材清單
序號 | 配件名稱 | 規格型號 | 數量 |
1 | 低壓斷路器 | C6A/3P | 4 只 |
2 | 低壓斷路器 | C6A/2P | 1 只 |
3 | 電磁式繼電器 | AC220V | 3 只 |
4 | 電磁式繼電器底座 | 14A | 3 只 |
5 | 交流接觸器 | AC220V | 6 只 |
6 | 交流接觸器輔助觸頭 | \ | 6 只 |
7 | 熱繼電器 | 1A | 4 只 |
8 | 熱繼電器座 | \ | 4 只 |
9 | 時間繼電器 | AC220V （通電延時 1S-6min） | 5 只 |
10 | 時間繼電器底座 | \ | 5 只 |
11 | 時間繼電器 | AC220 1A | 1 只 |
12 | 按鈕盒 | Φ22 4 孔 | 2 只 |
13 | 自復平頭按鈕 | 孔徑 Ф22 1 常開 1 常閉 黑色 | 1 只 |
14 | 自復平頭按鈕 | 孔徑 Ф22 1 常開 1 常閉 綠色 | 1 只 |
15 | 自復平頭按鈕 | 孔徑 Ф22 1 常開 1 常閉 紅色 | 1 只 |
16 | 凸輪開關 | 配套導軌支架 | 1 只 |
17 | 旋鈕開關 | 1 常開 1 常閉 | 1 只 |
18 | 急停開關 | 1 常開 1 常閉 | 1 只 |
19 | 指示燈 | 22mm 綠色 | 4 只 |
20 | 端子排 | \ | 20 只 |
21 | 端子排 | \ | 50 只 |
22 | 接地排 | 5 孔帶塑料外殼 | 2 個 |
23 | 線槽 | 30*30mm | 2 米 |
24 | 導軌 | C45 鋁質 | 4 根 |
25 | 學習電機 | 三相異步電動機 | 2 臺 |
26 | 網孔板 |
| 1塊 |
八、每套耗材清單
序號 | 配件名稱 | 規格型號 | 數量 |
1 | 軋帶 | 3*100 | 10 根 |
2 | 螺栓 | M4*12mm | 42 條 |
3 | 螺母 | M4 | 42 個 |
4 | 平墊 | 4 | 84 個 |
5 | 彈墊 | 4 | 42 個 |
6 | 管型接線端子 | VE1010 | 200 個 |
7 | 管型接線端子 | VE1510 | 150 個 |
8 | 國標 BVR 多股軟線 | 1.0mm2,黑 | 1 卷 |
9 | 國標 BVR 多股軟線 | 1.0mm2,藍 | 1 卷 |
10 | 國標 BVR 多股軟線 | 1.5mm2,黃 | 1 卷 |
11 | 國標 BVR 多股軟線 | 1.5mm2,綠 | 1 卷 |
12 | 國標 BVR 多股軟線 | 1.5mm2,紅 | 1 卷 |
13 | 焊錫絲 |
| 1 卷 |
14 | 焊錫膏或者松香 |
| 1 個 |
