SBQG-4四工位鉗工技能實訓臺
一、概述
四工位鉗工技能實訓臺、鉗工綜合實訓室、教學鉗工實訓臺、專業鉗工實驗室成套設備，可以滿足技校、職業學校、勞動培訓中心、大中專院校課程中的鉗工專業相關技能訓練、一體化實訓教學、社會技能鑒定的培訓考證的要求，在產品安全性、標準化生產、成熟可靠性、運輸安裝性方面都表現良好，歐拉公司根據教學的需要，進一步對鉗工實訓室建設方案增加了學管教系統配套，幫助學生更好地掌握鉗工技能。
二、實訓內容和適用專業
實訓內容：
鉗工是機械產品生產中應用最廣泛的工種之一，機械產品的裝配、調試、安裝、維修等作業都離不開鉗工。因此，鉗工實訓是重要的基礎的實訓項目之一，通過實訓可以使學生熟悉各種工、量具的使用；掌握鋸、銼、鏨、劃線、測量、鉆孔、攻絲、套絲、裝配刀具刃磨等各種鉗工的基本技能，提高學生的鉗工工藝水平。
根據國家職業技能鑒定的有關鉗工實訓考證及其相關專業實習實訓的要求，結合專業建設的現實需要及發展目標，并且考慮開展一體化教學的特點，提出了鉗工實訓室應該完成的課題內容有：
1、了解鉗工在工業生產中的任務，鉗工實習場地設備和本工種操作中常用的工、量、刃具，了解實習場地的規章制度及安全文明生產要求。
2、明確劃線的作用，能正確使用平面劃線工具，掌握一般的劃線方法和正確地在線條上打沖眼。
3、掌握好鉗工常用的工、量、刃具的使用方法，能正確檢查零件的平行度、平面度、垂直度等形位公差。
4、掌握好銼削、鋸削、鉆孔等鉗工基本操作技能以及基本測量技能。
5、能夠加工較簡單的零件并達到技術要求。
6、社會技能鑒定培訓、鉗工考證訓練及考證。
適用專業：電子技術應用、電子電器應用與維修等專業
三、鉗工實訓室建設基本要求
1、建筑要求
鉗工實訓室實訓區建設面積約200平米左右。房屋要求寬敞明亮，陽面有大窗戶，房間燈光明亮，光線充足，便于學生劃線操作。實訓室正前方墻上安裝黑板，地面找平并鋪地磚或者強化地板，操作工位地上最好鋪有10mm厚度防砸墊。
2、工位布局
設置約48個鉗工操作工位，可同時學生實訓；設置10個臺鉆攻操作工位。
3、功能分區和設備組成
鉗工實訓室成套設備主要包括：
①鉗工鋸銼鑿、劃線測量、攻絲套絲工作區：鉗工桌（配臺虎鉗、多功能防護網、劃線平板、實訓凳）
②鉗工鉆孔工作區：臺鉆砂輪操作臺、臺鉆。
③鉗工刀具刃磨工作區：臺鉆砂輪操作臺、砂輪工作臺、臺式砂輪機
④鉗工工具材料、勞保用品準備室：工具材料貨架、各型號工具分類塑料盒、鉗工工量夾具及備配件、鉗工實習板料及棒料、配套設備的維保配件、勞保用品、辦公桌等。
⑤選配部分：《實訓室管理制度》、《學生實訓守則》、《鉗工安全技術操作規程》、《鉗工實訓指導教師崗位職責》等裝飾板、相關教學視頻。
四、學生四工位鉗工工作臺 （含配套工量具）每套工作臺配置清單如下：
序號 | 名稱 | 規格 | 數量 |
1 | 重型鉗工桌：雙面四工位 規格：1500長×1500寬×1500mm高（桌面800+防護網700） 臺面：50毫米木板包覆2毫米厚鋼板。 桌架立柱：4立柱，2.0厚鋼板折型，規格100×80×750。 抽屜柜：桌面下有4組抽屜柜，放置下列工量具和其他器材。 桌架橫梁及加強梁：1.5厚鋼板折型規格100×40×1.5 防護網：標準型1500×700×30沖孔金屬鋼板，帶加強筋20X20金屬方管，壁厚≥1.0沖孔金屬隔板。 | 1 臺 |
2 | 臺虎鉗 | 150 合精度：＜1 | 4 臺 |
3 | 劃線平板 | 300*300 | 2 臺 |
4 | 劃針 | L:120 鎢鋼頭 | 4 支 |
5 | 劃線盤 | 300 | 4 個 |
6 | 劃規 | 250 | 4 個 |
7 | 樣沖 | L：80 中心沖 | 4 把 |
8 | 活動扳手 | 250 | 4 把 |
9 | 平口鏨子 | L:250 平口25-30mm | 4 套 |
10 | 錘子 | 1.5P | 4 把 |
11 | 扁銼刀 | 200 | 4 把 |
12 | 鋸弓 | 可調式 | 4 把 |
13 | 鋸條 | 中齒 | 40 根 |
14 | 絲錐扳手 | 230 | 4 把 |
15 | 絲錐 | M6、M10、M12 | 4 套 |
16 | 板牙架 | 20、25、30 | 4 套 |
17 | 板牙 | M6、M10、M12 | 4 套 |
18 | 開口扳手 | 13把/套 | 4 套 |
19 | 金屬直尺 | 150 | 4 把 |
20 | 內外卡鉗 | L:150mm 內卡/外卡 | 4 套 |
21 | 游標卡尺 | 150 | 4 把 |
22 | 直角尺 | L：300 不銹鋼 | 4 個 |
23 | 一字批 | 橡膠柄5×100 | 4 把 |
24 | 十字批 | 橡膠柄5×100 | 4 把 |
25 | 尖嘴鉗 | 6 寸 | 4 把 |
26 | 鋼絲鉗 | 6 寸 | 4 把 |
27 | 什錦銼 | 10把/套 | 4 套 |
28 | 鋼絲刷 | 寬40 ㎜ | 4 把 |
29 | 油石 | 200 | 1 塊 |
30 | 麻花鉆 | Φ5、Φ8.5、Φ10.2 | 4 套 |
31 | 毛刷 | 1.5寸 | 4把 |
五、鉗工仿真教學系統
鉗工仿真教學系統是通過虛擬現實技術開發，能使學生不用親臨現場便了解和掌握鉗工工藝中的各種情況,完成課堂到車間的過渡。鉗工仿真教學系統大力構建圖文教學與視頻教學具有很高的實用意義和重要的現實意義。通過這些技術，實現金工實習鉗工的線上教學目的。該項目具有較高的安全性、隨時性、衛生環保、節約物資、適于大眾的優點。鉗工仿真教學系統包含圖文模式和視頻模式。圖文模式中包含了針對鉗工的實際工作需要，對鉗工必須掌握的專業基礎知識、工量具和設備的操作、鉗工基本的操作技術手法、操作過程中的技巧等，進行了系統全面的介紹；并針對生產中因某些操作失誤而產生的質量問題，從反向思維的角度，指出一些"不宜""不準""不要""不許"做的原則和具體實例，并加以說明和表述。鉗工仿真教學系統可供一線工人使用，也可作為崗前培訓目的。視頻模式包含了平面劃線、踞削、銼配、刮削、研磨、鉚接鉆孔、攻螺紋等經典常用操作。

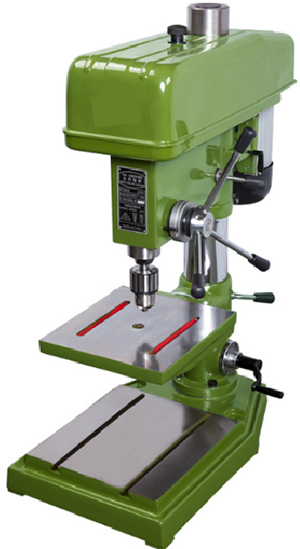

Z516型臺式鉆床
一、參數特點：
?主軸箱、立柱、工作臺及底座均采用優質鑄鐵。并經時效處理，穩重堅實，經久耐用。精度高，性能好，廣泛應用于儀器工業，機械制造和修理行業。
二、機床參數
?最大鉆孔直徑：16mm
?立柱直徑：70mm
?主軸最大行程:100mm
?主軸中心至立柱母線距離:193mm
?主軸端至工作臺面最大距離:326mm
?主軸端至底座臺面最大距離:556mm
?主軸錐度: B18
?主軸轉速范圍:480-4100(r/min)
?主軸轉速級數:5
?工作臺面尺寸:265×265mm
?底座尺寸:528×360mm
?總高:1037mm
?電動機功率: 550W
?包裝尺寸：770×420×940mm
?工作電源：【380V/550W】
M3325除塵式砂輪機
一、產品簡介：
?砂輪機是用來刃磨各種刀具、工具的常用設備。除了具有磨削機床的某些共性要求外,還具有轉速高、結構簡單、適用面廣、一般為手工操作等特點.砂輪機在制作刀具中使用頻繁。
?本除塵式砂輪機除塵效率可達95%以上,粉塵濃度小于10毫克/m3。符合國家勞動人事部和環境衛生部的安全規定,吸塵效果好,能改善勞動環境,使操作者免受粉塵侵害.
?除塵式砂輪機不耐化學腐蝕，并不得暴露在戶外使用。
二、主要配置
型號及規格 | M3325 | 除塵電機 |
額定電壓 | 380V | 380V |
額定輸入功率 | 750W | 0.32KW |
額定電流 | 1.5A | 0.65A |
額定轉速 | 2840r/min | 2840r/min |
額定轉矩 | 2.3n*m |
|
安全線速度 | 30m/s |
|
砂輪規格 | 250×25×32 cm |
|
絕緣等級 | E |
|
總重量 | 105KG |
|
