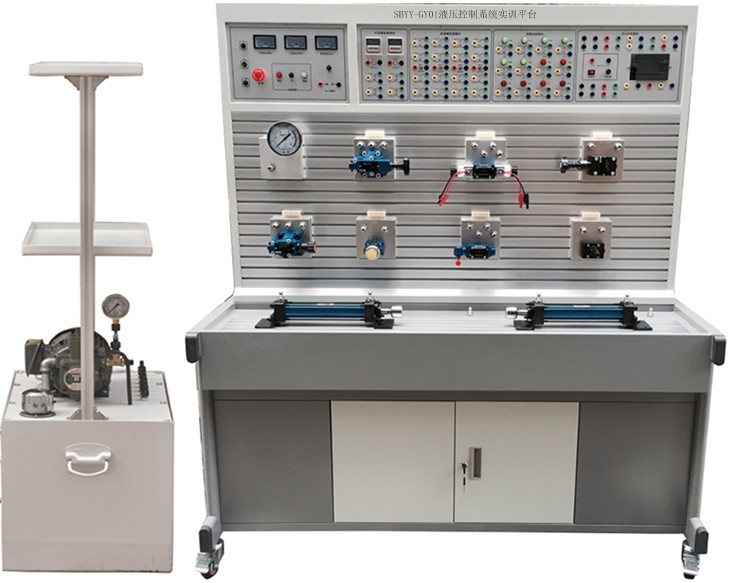

SBYY-GY01液壓控制系統實訓平臺
一、概述：
液壓控制系統實訓平臺是我公司根據高校機電一體化對電、液控制的教學大綱要求，我公司液壓與PLC控制液壓實訓設備的優點，采用了開放型實訓臺結構，廣泛征求專家教授與老師的意見，經不斷創新改進研制而成的。
集真實的液壓元件、各執行模塊、繼電器控制單元、PLC編程控制技術于一體，液壓元件成獨立模塊，均裝有帶彈性插腳的底板，實訓時可在通用鋁型材板上組裝成各種液壓系統回路，電機和泵軸承式連接（一體化）再和油箱固定在一起，油箱和控制屏單獨放置；帶有三相電源漏電保護，直流電源帶有過流保護，系統額定壓力為7Mpa。
二、實訓裝置功能：
1、液壓控制系統實訓平臺，實訓平臺由實訓臺、實訓桌、電源模塊、PLC電氣控制模塊、繼電器控制模塊、控制按鈕模塊、時間繼電器模塊、液壓泵站、液壓元件等組成。
2、實訓平臺：鋁材結構平臺，采用敞開式結構的操作板，各種液壓元件配有雙彈簧卡塑料快換底板，可靈活按插T型槽板上，學生用帶有快速接頭的連接管在各液壓元件之間連接。連接方便簡單，再配上可編程控制器的控制，組成具有一定功能的液壓，具有很強的實操性，本實訓平臺可以完成液壓的系統實訓。根據需要課程需求，迅速組合成任意液壓系統的任意回路。
3、實訓桌：鐵質雙層亞光密紋噴塑結構或全鋼框架結構，帶有集中收集實訓遺油設計，實訓桌下方設有元器件儲存柜，用于存放元器件。
4、所有的液壓元底部安裝了"一種塑料快速拆裝底板"置換回路液壓元件快捷、方便。
5、電器元件：所用電器元器件全部采用國際國內知名廠家元器件性價比高，性能穩定，安全系數高。
6、液壓元件：全部采用國際先進的力士樂技術北京華德工業液壓元件，使用安全可靠，貼近工業化，性能參數完全符合教學大綱的要求，且完全符合工業應用標準，所有液壓閥均配置有專用的彈卡式安裝液壓連接板。
7、實訓回路搭接：采用快速接頭連接，每個接頭都配有帶自鎖結構的單向閥（即使實訓過程中接頭未接好而脫落，亦不會有壓力油噴出，保證實訓安全）。
8、實訓控制方式多樣化：實訓回路可運用機械控制、傳統的繼電器控制、先進的PLC自動控制等多種控制技術，讓學員門全方位、多層次的深入了解液壓系統的控制多樣化，從而鍛煉學生的靈活應用能力。
9、實訓設備的擴展性：實訓配置方案可根據具體要求進行配置，也可對實訓設備增加相應的模塊來實現對實訓臺功能的擴展，所有模塊都采用通用設計標準，可方便、隨意的擴展。
10、可編控制器（PLC）能與PC機通訊：實現電氣自動化控制、可在線編程監控及故障檢測，以及可以運用PC機與PLC對液壓控制系統進行深入的二次開發等。
11、優良的液壓供油系統：液壓油泵采用法蘭安裝方式，大大的減小了工作運行噪音，并且液壓供油系統在常規的基礎上增加了調節系統，更加可靠的確保了實訓過程中的供油穩定性。
12、設備的安全等級性：實訓平臺設計完全按照國家安全標準執行，所有電氣控制均有接地保護、過載保護、短路保護、漏電保護等功能高低壓分開供電，液壓泵站采用低壓系統，安全供壓的基礎上完全滿足實訓供壓，整套設備具有較高的安全使用性能。。
三、技術參數：
1、輸入電源：三相五線，380V．允差±l0%，50Hz。
2、直流電源：DC24V
3、裝置容量：<2kVA。
4、工作環境溫度：－5℃～40℃；
5、工作濕度：≤90%(40℃時)；
6、外形尺寸：1520mm×700mm×1750mm
7、液壓泵站：最大容積60L．2mm鋼板、變量葉片泵及電機、油溫液面計、清潔蓋、空氣濾清器、吸油過濾器、耐震不銹鋼壓力表，L-HL46號液壓油。變量葉片泵：壓力7MPa．公稱批量12mL/r，轉速1420r/min。電機：額定電壓380V．額定功率2.2kW，絕緣等級B。
8、電源模塊：電源部分別配有一個380V電壓表、直流電壓表、電流表，監視裝置的交、直流輸入電源及電流指示。啟動/停止按鈕主要用于控制液壓泵是否通電。配置急停按鈕等，提供電氣控制電路中的AC220V交流電壓、DC24V直流電壓。
9、PLC 主機模塊：西門子S7-200SMART主機，主機為12點開關量輸入，8點開關量輸出。
10、配有控制模塊：PLC主機模塊、直流繼電器模塊、控制按鈕模塊、時間繼電器模塊等。
11、通過機械控制，傳統繼電器控制，先進的PLC自動控制、監控技術于一體，靈活實現其
功能。
12、液氣壓仿真教學軟件：
（1）提供了大量液壓和氣動標準元件的圖庫、工作原理剖視圖和詳細的功能描述，各種回路都逼真地模擬這些元件的工作過程及原理。
（2）并可在回路中設置相關元件的技術參數。能進行液/氣壓知識的學習以及 回路的設計、測試和模擬。
（3）可設計并繪制符合工業標準化的回路圖，包括：液/氣壓回路圖、電液/氣控制電路圖、液/氣電-控制回路。
（4）軟件能夠判別回路設計是否正確，并給出提示。
（5）便于在教學中老師的講解和學生對氣動元件工作原理的理解掌握。提高了學生的學習興趣，激發學習的主動性。
四、液壓元器件配置清單：
序號 | 型號/規格 | 名稱 | 數量 | 單位 |
1 |
| 實訓臺 | 1 | 臺 |
2 | 1520×700×1750（mm） | 實訓桌 | 1 | 張 |
3 | S7-200 SMART SR20 | PLC主機模塊 | 1 | 塊 |
4 | 380V、24V | 電源模塊 | 1 | 塊 |
5 |
| 控制按鈕模塊 | 1 | 塊 |
6 |
| 時間繼電器模塊 | 1 | 塊 |
7 | 泵站 | 電機 | 1 | 臺 |
8 | 變量葉片泵 | 1 | 臺 |
9 | 油溫液面計 | 1 | 只 |
10 | 空氣濾清器 | 1 | 只 |
11 | 吸油過濾器 | 1 | 只 |
12 | 耐震不銹鋼壓力表 | 1 | 只 |
13 | 油管托盤架 | 1 | 套 |
14 | 油箱 | 1 | 只 |
15 | MOB40-150 | 雙作用油缸 | 2 | 只 |
16 |
| 節流截止閥 | 2 | 只 |
17 | 2FRM5-31B/15QB | 二通流量閥（調速閥） | 1 | 只 |
18 | 4WE6C61B/CG24N925L | 二位四通電磁換向閥 | 2 | 只 |
19 | 4WE6E61B/CG24N9Z5L | 三位四通電磁換向閥（O） | 1 | 只 |
20 | 4WE6J61B/CG24N9Z5L | 三位四通電磁換向閥（M） | 1 | 只 |
21 | DRVP10-1-10 | 單向節流閥 | 1 | 只 |
22 | RVP10-10B | 單向閥 | 1 | 只 |
23 | DB10-1-50B/100U | 先導式溢流閥 | 1 | 只 |
24 | DBDH6P10B/100 | 直動式溢流閥 | 1 | 只 |
25 | DR10-4-50B/100Y | 先導式減壓閥 | 1 | 只 |
26 |
| 四通 | 2 | 只 |
27 | YN-100ZQ/10MPa | 甘油式壓力表 | 1 | 只 |
28 | YN-60ZQ/1.6MPa | 甘油式壓力表 | 1 | 只 |
29 |
| 接近開關 | 4 | 只 |
30 | 高壓油膠管 | 10-1-25.6MPa-2M-0.7 | 5 | 根 |
31 | 10-1-25.6MPa-2M-1.0 | 10 | 根 |
32 | 過度底板 |
| 20 | 塊 |
33 | 定量泵進油組件 |
| 1 | 只 |
34 | 系統回油油組件 |
| 1 | 只 |
35 |
| 實驗導線 | 1 | 包 |
36 |
| 電機電源線 | 1 | 根 |
37 | 西門子 | 編程電纜 | 1 | 條 |
38 | L-HL46 | 液壓油 | 2 | 桶 |
39 |
| 液壓實訓指導書 | 1 | 冊 |
40 |
| PLC編程軟件、程序 | 1 | 盤 |
41 |
| 工具 | 1 | 套 |
