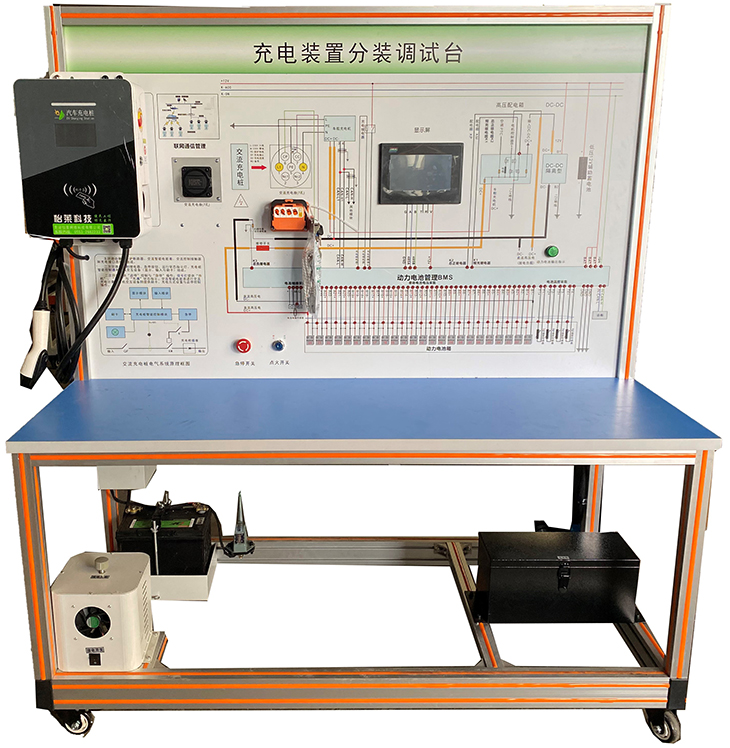

SBXNY-CD-15充電裝置分裝調試臺(帶BMS）

一、技術參數：

充電裝置分裝調試臺(帶BMS）主要為提升學生對交流充電樁的裝配與調試能力，可實現充電樁控制盒、充電槍纜、漏電保護器、浪涌保護器、電能表、交流接觸器、門停開關、急停開關、電源開關、指示燈及觸摸屏等交流充電樁各個零部件的裝配與測試；交流充電樁的調試等相關教學任務。

二、產品組成：

充電裝置包含 CPU 控制板、顯示屏、電源指示燈、工作指示燈、故障指示燈、電源開關、急停開關、充電槍、開關電源、接觸器、漏電保護器、浪涌保護器、電度表、充電槍防水護套等，用于滿足學生對交流充電樁的拆裝與調試。

三、故障模擬：

可對電池管理系統電源線路、啟動線路、開關控制線路、單體電壓采集線路、模組溫度采集線路、電路傳感器線路、繼電器控制線路、絕緣檢測模塊線路等進行故障設置故障類型包含線路斷路、線路虛接、線路短路、線路交叉等，可通過測量面板進行故障診斷及數據測量。

四、產品功能：

1.讀取到輸出電壓、輸出電流、充電開始時間、充電結束時間、硬件故障、輸入電流、啟動狀態、通信狀態、及充電機溫度的參數信息，進入絕緣檢測-以讀取到絕緣檢測儀狀態、絕緣電阻、電池電壓的信息。

2.設備框架采用40×40/40×40R一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,沖壓成形的左右圓弧臺面經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便于移動。

3.設備上箱采用冷板沖壓成形，左右上側圓弧設計，背面帶雙開維修門，便于維護與保養。

五、技術規格：

1.供電電源：AC220V ±10% 50Hz

2.供電電流：峰值32A

3.工作溫度：-40℃～+50℃

4.充電樁：220V 、 7KW 、 32A

5.外形尺寸：1600×700×1700(長×寬×高)

6.面板外形尺寸：1548×948mm（長*寬）

7.移動腳輪：100*60mm

六、實訓（實驗）項目：

1.充電樁內外部電路原理實訓。

2.充電樁的部件組成及作用實訓。

3.充電樁的操作方法實訓。

4.操作充電樁對蓄電池充電全過程實訓。

5.充電系統結構與原理實訓。

6.故障設置、排除思路和方法實訓。

7.充電槍握手、車載充電機與BMS CAN報文發送與接收驗證。

8.電池管理系統BMS結構與原理實訓(包括SOC估計和SOH估計信息等)。

七、基本配置：

檢測控制面板(裝有各種檢測端子，彩色電路圖和工作原理示意圖)、充電樁組件(國標220V 32A,7KW)、國標交流充電插座與充電槍、智能充電卡片、電池管理系統（電池管理系統，帶CAN總線通訊/CC，CP控制線，7寸觸摸彩屏，充電喚醒信號控制）、鋰電池組（24串，3.2V20AH單體電池）、模擬指示燈、操作開關、DC-DC轉換模塊（72V-12V15A）、直流接觸器（包含充電繼電器、總正繼電器、總負繼電器、預充繼電器）、帶CAN通訊的車載充電機、急停開關與電源總開關、輔助蓄電池（12V45AH）、線性可調放電負載、一體化全鋁合金型材搭建的移動臺架（帶自鎖腳輪裝置，帶安裝檢測端子的原理面板，面板1448×940mm）、故障模擬與排除裝置、設備操作說明書。
