水塔水位自動控制模型

SB-STZKM水塔水位自動控制模型

一、概述

"水塔水位自動控制模型"作為PLC控制系統的一個物理模型，是由有機玻璃水箱、微型水泵、儲水槽、手動閥門、液位傳感器和電氣控制箱組成。水泵由一功率放大電路來驅動，儲水箱中的水從有機玻璃水箱頂部進入，底部用一手動閥門控制出水的流量。用擴散硅壓力變送器來檢測液位，輸出4～20mA標準信號，通過PLC可編程控制器可實現液位的開關和閉環控制，它可作為學校老師和科研技術人員作為研究PLC算法控制的一個實驗平臺。

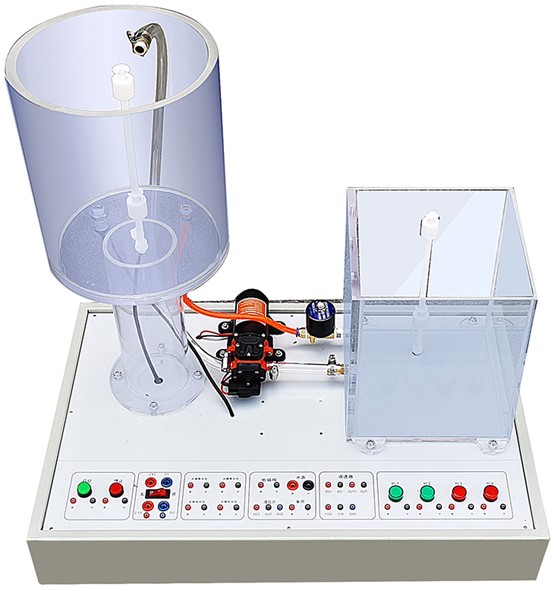

參考圖

二、技術參數

1、1、工作電源：三相四線制AC220V±10%/50Hz；

2、工作環境：溫度+3℃-+45℃；相對濕度<85%(25℃)；海拔<4000m；

3、外形尺寸約：500mm×375mm×500mm；

三、實驗內容

1、單步控制實驗

2、自動步序實驗

3、定時運行實驗

4、連續控制實驗

四、水塔水位自動控制實訓裝置主要部件配置表

序號	名稱	型號或簡要說明	數量	單位
1	鐵質噴塑機座		1	只
2	水箱	材質：亞克力	1	只
3	水池	材質：亞克力	1	只
4	電機	功率：0.4KW，轉速：600rpm	1	只
5	液位開關	XCWJ	2	只
6	電磁閥	SB5120-5LZD-01 24V	1	只
7	接線端子	接線端子外徑4mm	15	個
8	手動閥		1	個
9	紅色按鈕		1	個
10	綠色按鈕		1	個
11	紅色指示燈		2	個
12	綠色指示燈		2	個
