SB-Ⅲ工程制圖實驗室設備

一、概述

工程制圖實驗室設備、工程制圖是工程界的語言，工程制圖是理工科主要的技術基礎課。如何更陸地培養學生的空間思維能力，更有效地掌握繪圖基本功，這是廣大師生多年的愿望。

繪圖桌，可以創造個理想的、清新的制圖環境與學習氣氛，有利于教學計劃的順利實施與教學質量的提高。工程制圖實訓成套設備 包括學生制圖桌、教師演示臺、高亮度投影儀活動轉椅及教學桌。

建筑工程制圖室是建筑類專業的專業基礎實驗室，主要用于學生完成建筑識圖、手工繪圖等教學任務，旨在培養學生掌握建筑圖紙的識圖技巧和手工繪圖的繪圖方法，加強學生應用新技術、新方法的訓練，提高學生發現問題、分析問題和解決問題的能力。

其中學生繪圖桌經過多年的改進，現具有實用方便，配備齊全，輕巧大方，堅固耐用、拆裝方便等特點。

桌子右面可入置儀器、工具，下面抽屜供學習資料、工具書等。

教師用的繪圖桌，除上課時供操作投影儀使用外，主要用于輔導學生時現場批改作業及示范教學用。

繪圖桌經使用后，深受廣大師生歡迎，改變了以往上下課搬圖板或繪圖沒有圖板，在寢室隨處畫等現象，大大提高了繪圖效率，改善了圖面質量，全面提高教學質量。

繪圖桌不但適用于制圖教學，也同樣適用于繼課程的設計及畢業設計。

對于非機，非土類專業，使用2號以下的圖幅，可選用小號制圖桌，這樣占地面積相應減小，附件也適當減少。本系列繪圖桌除適用于大中專技校以及各類職業學校外，各設計科研單位及工廠企業的技術部門均可使用或稍加改進后使用。

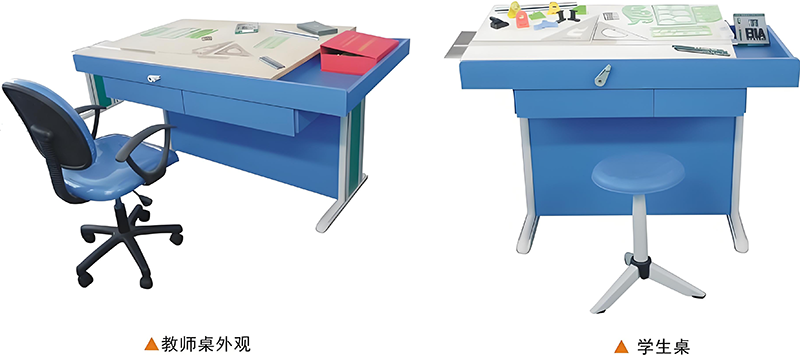

教師桌規格：153*90*80cm

二、主要參數：

工程制圖實驗室設備(教師)

1、 繪圖板：

規格：900mm（長）×600mm（寬）×20mm（厚）；

材質：板面為雙面三層椴木膠合板；

板面內框架為十字龍骨。

工程制圖實驗室設備(學生)

2、 繪圖桌：

規格：1100mm（長）×620mm（寬）×730mm（高）；：

鋼木結構，桌體材料選用16mm厚優質雙貼面三聚胺板，桌體板截面選用優質PVC膠封；

臺面下有兩個抽屜，可放置文具、資料等；

面板下面有升降架，規格為685mm×485mm，材質合金，厚度1mm，面板傾角具有0-45°范圍可調；

桌體下部左右兩邊為1.2mm厚度的鋼質支撐架連接。

3、鋼架結構繪圖凳：

塑鋼升降凳，PVC座面，鋼管身，管身鋼材厚度1mm，烤漆處理；

凳面厚6mm，底座三錐形設計；

整體高度45cm。

三、工程制圖桌配置清單
