SBXCJ-5環形傳送分揀任務模型
一、產品概述
環形傳送分揀任務模型、環形傳送分揀任務裝置是一套集機械傳動、光電檢測、傳感器識別、氣動分揀、PLC自動控制于一體的綜合性工業實訓裝置。設備采用環形閉環輸送結構，模擬工業現場自動化物料輸送、顏色識別、材質檢測、智能分揀、分類入庫全過程。系統配備輸送機構、光電傳感器、顏色傳感器、氣動執行分揀單元、定位檢測模塊及電氣控制單元，可實現物料連續循環輸送、自動識別、精準分揀、歸類存儲等自動化流程。
環形傳送分揀任務設備結構模塊化設計，布局清晰、接線規范、操作安全，能夠滿足學生對自動化生產線工藝流程、傳感器檢測原理、氣動控制邏輯、PLC程序編寫與調試、設備故障診斷與維修等綜合實訓教學需求。整體裝置貼近工業真實應用場景，適合機電一體化、工業自動化、電氣技術等專業理實一體化教學及技能競賽實訓使用。
1.功能：該任務模擬生產線自動化控制，變頻器控制輸送帶電機實現調速功能；通過光纖、光電、金屬、RFID等多種傳感器檢測，PLC控制多種氣缸動作完成上料、分揀、搬運、入倉等多種功能。同時為方便教學實訓，端口采用全開放設計。
2.尺寸：約 L710mm*W554mm*H391mm。

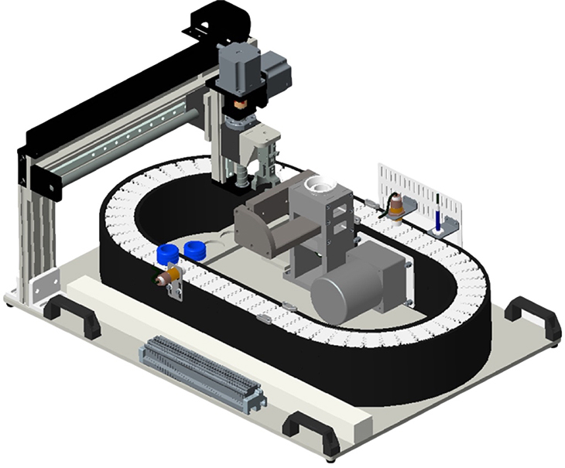

3.結構：模型底板由8mm厚鋁板加工氧化而成，裝有四個黑色鑄鋁拉手，方便搬運。底板上方有環形輸送帶、氣動機械手、搬運龍門架、分揀機構、變頻電機、伺服電機、步進電機、多種傳感器及氣缸等組成。
4.三相交流減速電機
1)型號：4IK25GN-S3/4GN50K
2)額定電壓：380V
3)功率：25W
4)減速比:1:50
5.伺服電機
1)額定功率： 0.1kW
2)額定轉矩： 0.32Nm
3)額定電流： 1.3A
4)額定轉速： 3000
5)電壓： 220V
6)編碼器類型：23bit多圈絕對值編碼器
6.步進電機
1)YK42XQ47-02A
2)額定電壓：3V
3)額定電流：2A
4)步角距：1.8°
5)電機長度：49mm
6)保持轉矩：0.48N.m
7)電機線數：4線
8)步距精度：5%
9)絕緣電阻:100MΩ Min 500VDC
10)耐壓:500V AC 1minute
11)徑向跳動：最大0.02mm(450g負載）
12)軸向跳動：最大0.08mm(450g負載）
7.數字光纖傳感器
13)型號：FM-E31
14)電源電壓：12V至24VDC±10%
15)控制輸出：NPN型
16)保護電路：電源具有逆電極保護、輸出具有過流保護、過電壓保護功能
17)輸出功能：LIGHT-ON/DARK-ON(開關選擇）
18)延時功能：斷開延時計時器/開啟延時計時器/單次計時器
19)響應時間：50μs（HIGH SPEED)/250μs（FINF)1ms(SUOER)/16ms(MEGA)。
8.光纖頭
1)型號：FN-D076
2)檢測距離：20至190mm
3)最小彎曲半徑：R20。
9.金屬傳感器
1)型號：E2E-X10ME1
2)檢測頭尺寸：M18
3)檢測距離：10mm±10%,
4)設定距離：0-8mm,
5)電源電壓：DC12-24V,
6)輸出NPN格式；
10.圓柱型光電傳感器
1)型號：UE-11D,
2)控制輸出：NPN型，
3)檢測范圍：11cm，
4)反應時間：最遲1.5ms，
5)電源電壓：12V至24VDC±10%。
11.工業RFID讀寫器：
1)可支持達至1.5W射頻功率；
2)感應距離可達20cm
3)顏色：黑色+不銹鋼；
4)外形長：82mm；
5)前端直徑：32mm；
6)調整距離外徑：35/38mm；
7)線長：1500mm；
8)重量：150g
