SB-TYN05離網逆變器系統原理及應用實驗箱

1、實驗箱組成：

該系統由AC/DC電源模塊、離網電源控制模塊、開關控制模塊、儀表監控模塊、負載實驗模塊，等組成。

2、教學及研究實訓項目：

實驗1、逆變器逆變原理實驗（通過逆變器各測試點的測試）

實驗2、逆變電源直流輸入欠過電壓保護實驗。

實驗3、逆變電源輸出交流電的波形、諧波含有率、功率因素的比較實驗。

實驗4、逆變器與市電互補自動切換實驗

實驗5、逆變器輸出過載保護實驗

實驗6、逆變器輸出欠、過壓實驗

3、運行技術條件

3、1、離網電源控制單元：系統根據實際的工作需要，通過開關單元的開和關，可實現對各類交流負載實現供電。

◆ 直流輸入電壓：12VDC

◆ 交流輸出電壓：220VAC

◆ 交流輸出功率：200W

◆ 頻率范圍：50Hz

◆ 效率：84.5%

◆ 輸出波形：正弦波

◆ 工作環境：溫度-20℃～50℃

◆ 相對濕度﹤90﹪（25℃）

◆ 保護功能： 極性反接、過放、過壓、短路、漏電、過熱、過載、接地故障。

3.2、AC/DC變換電源控制單元：系統根據實際的工作需要，通過開關電源單元的開和關，可實現對逆變電源實施直流輸入供電。

◆ 交流輸入電壓：220VAC

◆ 直流輸出電壓：12VDC

◆ 直流輸出功率：300W

◆ 工作環境：溫度-20℃～50℃

◆ 相對濕度﹤90﹪（25℃）

◆ 保護功能： 短路、漏電、過熱、過載、接地故障。

3.3、開關控制單元：所有系統內外單元的引線經隔離開關接至各自的端子上，在工作過程中，一旦發生漏電、短路、過流、過熱情況，開關自動斷開電源，起到保護儀器儀表和人身的安全。

3.4、顯示單元：交流電壓、交流電流、交流功率、設備工作溫度。

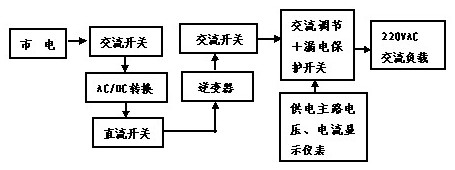

4、系統工作原理方框圖

5、系統配置（配置單）
