SBQC-XNY02新能源汽車高壓安全工作站（4工位）

一、產品概述

新能源汽車高壓安全工作站是依據新能源汽車維修技術專業教學標準、新能源汽車高壓安全作業規范及職業技能等級考核要求設計的多工位高壓安全實訓考核設備，主要面向新能源汽車高壓安全認知、高壓上下電操作、高壓絕緣檢測、高壓互鎖檢測、高壓部件拆裝、高壓故障排查、安全應急處置等實訓教學與技能考核場景，適配中職、高職新能源汽車專業日常實訓、競賽集訓及標準化技能考核。

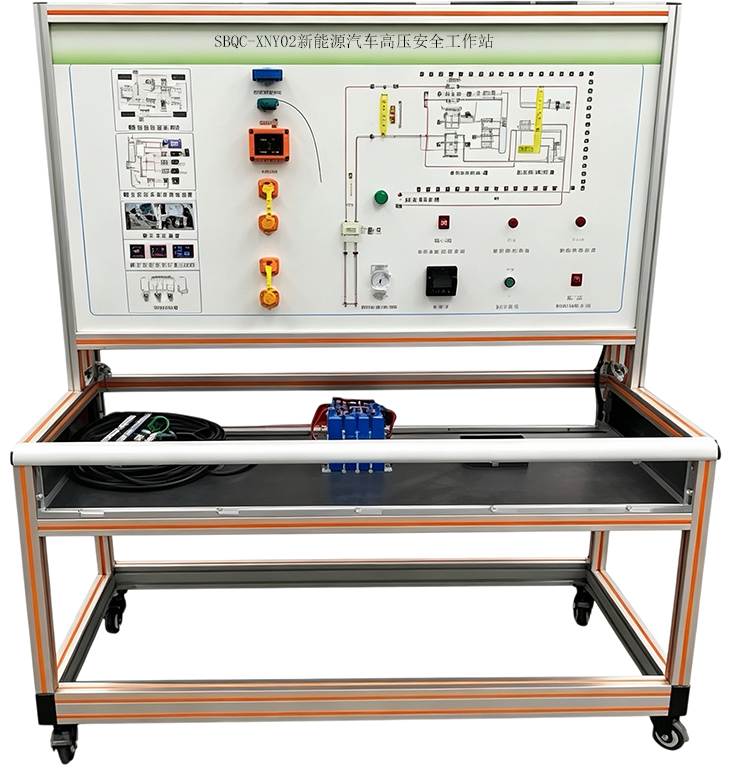

新能源汽車高壓安全臺架

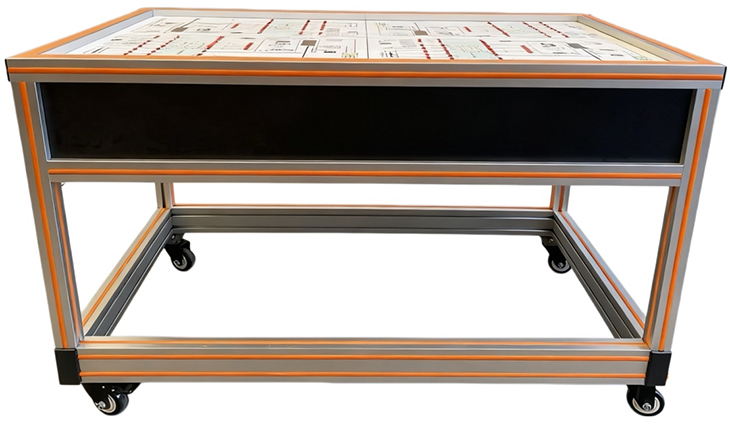

四工位檢測臺

二、實訓功能：

1.觸電模擬與防護操作實訓教學與考核：（觸電體驗區可設置觸電強度和等級，模擬電壓0-98V，模擬電流0-5.2mA,具備1-10個等級可調，配置4寸液晶顯?屏，實時觀察模擬數據）

2.高壓安全警告識別實訓教學與考核：（高壓電氣標識及注意事項注釋，了解各標識符號的含義和防護方法）

3.高壓互鎖實訓教學與考核：（配置高壓互鎖電氣原理圖，了解高壓互鎖在高壓系統中的含義和作用）

4.觸電原理與防護教學與考核：

5.高壓線結構特點教學與考核：高壓線束解剖展?。

6.絕緣監控原理模塊可進行高壓漏電實驗，漏電后高壓系統將點亮相關故障燈，并執行高壓下電控制，下電后各模塊工作指?燈熄滅，真實地展?新能源汽車絕緣監控原理；

7.絕緣監測原理面板采用與實車一致的高壓電壓（不低于350V）， 配套專用防漏電測量端子可使用專用的高壓電檢測設備對相應的電壓進行檢測，該電壓經過特殊處理具有較高的安全性。

8.檢測模塊包含電動空調壓縮機（HV+、 HV-、GND）、 PTC 加熱元件（HV+、 HV-、GND）、變壓器（HV+、 HV -、GND）、高電壓加熱裝置（HV+、 HV-、GND）、高壓蓄電池充電插  座（HV+、 HV-、GND）、高壓蓄電池充電裝置（HV+、 HV-、GND）、 電機 控制模塊（HV+、 HV-、GND）；

9.教學面板上噴繪有不少于28個不同模塊和作業項目的高壓安全警告標識， 其中包含分類有個人防護安全標識、設備操作安全警告標識、高壓電及安全警告標識標簽、車間維修警?牌等。可完成對高壓安全防護與救助學習情境的高壓安全標識認知實訓任務的實訓需求；

11.教學面板上噴繪有整車的高壓部件安裝位置圖，安裝位置圖采用實車實體建模三維渲染制作，具有超高清、展?視角全面的特點， 方便日常教學展?。

12.配備4工位實訓臺,與主臺架同步傳送數據，滿足多人同時檢測實訓需要。

三、配置清單

可移動教學平臺、高壓觸電體驗系統、高壓線解剖模型、高壓觸電安全防護教學區域、常用安全防護用品教學區域等組成。

四、產品規格要求

1.輸入電壓： 輸入AC220V 50HZ ；

2.觸電體驗模塊工作： DC/12V DC/3V。

3.高壓監測模塊工作電壓：350V

4.外形：主臺架1600*650*1700mm，四工位臺架1200×700×750(長×寬×高)

★要求配套電工作業培訓教學軟件（提供演示視頻）。

▲要求提供電工作業培訓教學軟件著作權登記證書來源證明文件,原件備查。

★為了售后保障，要求軟件著作權人與臺架硬件生產廠家為同一廠家。

配套電工作業培訓教學軟件

包含電工初步（電工基礎、電工儀表、導線連接、安全用具、安全標志）、基本操作（低壓電器、電機與變電器、照明電路、電子技術）、風險排除（滅火器類型、滅火器使用）、觸電急救（觸電方式、防護措施、接地與接零、心肺復蘇）4大模塊，15個實訓單元，72個實訓項目。軟件以技能為核心，項目為引領，任務為驅動，職場環境為背景，操作步驟為主線，以學生交互訓練為主體，具有三維可視化、智能化、全交互。
