SBQC-XNY05電機裝調與測試工作站（4工位）
一、產品簡介
電機裝調與測試工作站選用純電動車驅動電機及控制系統(72V13KW永磁同步系統)真實器件制作，展示新能源車驅動電機及控制系統的結構與工作原理，適合于各類院校對驅動電機及控制系統理論和維修實訓的拆裝與維護、結構與原理認知、系統操作、功能動態演示、故障檢測與診斷教學需要。平臺具有電機360°任意翻轉機構以及等拆裝檢測工裝，實現電機分離、清潔、檢測、裝配。

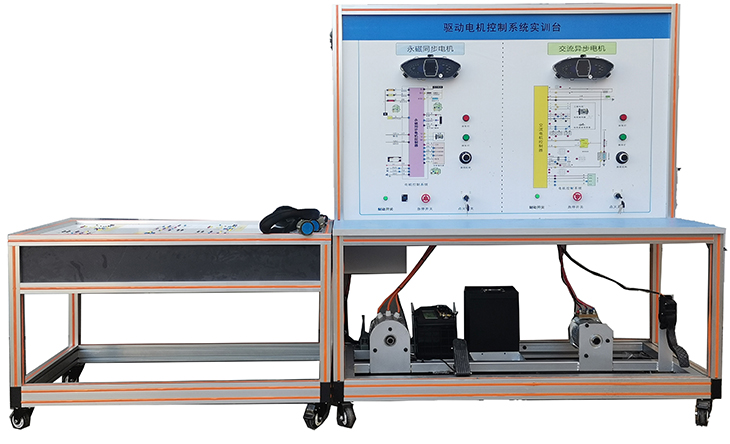

四工位實訓臺 電機裝調與測試臺
（參考圖）
二、產品功能
1.安裝純電動車驅動電機及控制系統真實器件、包含驅動電機、點火開關、電機控制器、檔位開關、加速踏板、電源開關、繼電器、DC-DC模塊、儀表、電源等模塊等，真實可操作運行的純電動車驅動電機及控制系統，展示系統的結構與原理、動態演示系統工作過程。
2.實現純電動車驅動電機及控制系統結構及原理的認知，體驗駕駛員的意圖與電機運轉之間的關系，可完成驅動電機及控制系統性能各項檢測。
動力系統CAN總線通訊，電機控制器與儀表CAN總線通訊交換信息，可測試真實報文信息。
3.面板采用4mm厚鋁塑板，面板UV平板噴繪打印有彩色完整標準系統圖板；學員可直觀對照圖板和實物，認識和分析系統的工作原理。
4.面板上安裝有檢測端子、可直接在面板上檢測系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.多功能儀表實時顯示車速、電壓、檔位、電流、電池狀態參數等。
6.安裝故障模擬系統，能實現低壓電路系統故障設置及診斷排除，可設置常見電路故障。
7.高壓電源由AC220V交流變壓器電源系統提供，免去使用鋰電池經常充電的麻煩，配套連接電纜線，保留原車連接方式。
8.設備操作斜面面板帶沖壓成形立柱，方便學員操作，鋼制臺架帶4個帶自鎖裝置萬向腳輪，便于移動。
9.配套實訓(實驗)指導書等教學資料，包含工作原理、實訓項目、故障設置及分析等要點說明。
10.安裝安全保護裝置：轉動部位防護保護罩、安全防護裝置與警告提示。
11.各器件安裝在平臺上，電氣連接方式與實車相同，真實展示系統結構。
12.配備4工位實訓臺,與主臺架同步傳送數據，滿足多人同時檢測實訓需要。
三、技術規格
1.外形尺寸：
主臺架1240×700×1735(長×寬×高)，四工位臺架1200×700×750(長×寬×高)
2.面板外形尺寸：1200×900mm（長*寬）
3.移動腳輪：100*60mm
4.工作溫度：-40℃～+50℃
5.動力系統：
驅動電機：純電動汽車永磁同步電機
額定功率：13 kW
最大功率：20 kW
6.電源：
輸入：交流AC220V
輸出：直流DC72V30A
四、實訓（實驗）項目
1.永磁同步電機及控制器結構與工作原理實訓。
2.旋變傳感器結構與工作原理實訓。
3.旋變傳感器檢測與診斷實訓。
4.檔位控制器結構與工作原理實訓。
5.電子油門踏板結構與工作原理實訓。
6.永磁同步電機工作過程演示。
7.電子油門傳感器檢測與診斷實訓。
8.動力系統CAN總線實訓。
9.電驅動傳動系統 結構與原理認知、功能動態演示、故障模擬與考核、故障診斷與排除。
10.電驅動傳動系統 保養與維護。
11.高壓連接器插拔方法實訓實驗。
12.電機裝調實訓。
五、基本配置
檢測控制面板(裝有各種檢測端子，彩色電路圖和工作原理示意圖)、組合儀表、點火開關、（永磁同步電機帶旋變傳感器）電機控制器、DC-DC轉換器、電源系統、電動車電機（永磁同步）、剎車開關、檔位開關、油門控制裝置、大電流繼電器、電源總開關、急停開關、輔助蓄電池（12V45AH）、移動臺架 (帶自鎖腳輪裝置，帶安裝檢測端子的原理面板）、4工位實訓臺(1200×700×750mm 帶自鎖腳輪裝置，帶安裝檢測端子的原理面板)、設備操作說明書。
