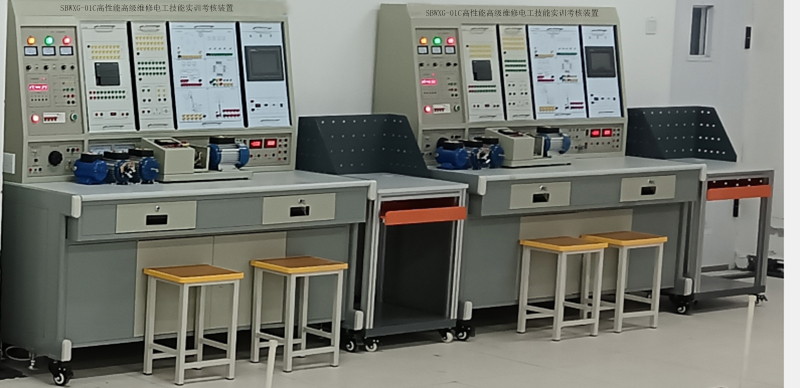

SBWX-01Y高級維修電工實訓考核平臺
一、概述：
高級維修電工實訓考核平臺是根據勞動和社會保障部頒發的"工人等級標準"和"職業技能鑒定"的要求而設計的，它適用于《初級維修電工》、《中級維修電工》和《高級維修電工》教材要求的電氣控制線路，通過裝置配備的PLC可編程控制器和變頻調速器及相應實訓模塊的訓練，快速掌握課程要求的實際應用技術和操作技能，具有針對性、實用性、科學性和先進性，它能滿足技師技術及中、高級維修電工考核大綱的要求，是各勞動職業技能鑒定部門、大中專院校、技校中、高級維修電工技能考核的理想設備。
二、高級維修電工實訓考核裝置特點：
1.電氣控制線路元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，便于擴展功能或開發新實訓，操作內容的選擇具有典型性和實用性；
2.操作臺只需三相四線的交流電源，即可投入使用；
3.技能培訓用的控制線路和經特殊設計的小電機,可模擬工廠中各類電氣拖動系統, 并可滿足維修電工的安裝、調試、故障分析及排除的技術要求；
4.裝置設有電壓型和電流性漏電保護器，能確保操作者的人生安全；
5.所有元器件都通過導線引到接線端子上，學生接線時只需在端子上進行接線，有利于保護元器件；
6.通過走線槽進行走線，進行工藝布線訓練。
7.具有多媒體智能型實驗管理器：故障設置、故障排除、參數設定、遠程起動、到時切斷電源、自動評分等功能。含通訊電纜。
三、技術性能：
1.輸入電壓：三相四線（或三相五線）～380V±10% 50Hz
2.工作環境：溫度-10～＋40℃ 相對濕度＜85%（25℃） 海拔＜4000m
3.裝置容量：＜1.5KVA
4.重 量：100Kg
5.外形尺寸：2080×70×1630mm3
6.漏電保護動作電流：≤30mA；漏電保護動作時間：≤0.1s。
四、高級維修電工實訓考核裝置裝置的基本配置及功能：
（一）DW02 電源控制箱
主控屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。
（二）主控功能板配備資源
1、主控功能板
(1) 三相四線電源輸入，經漏電保護器后，經過總開關,由接觸器通過起、停按鈕進行操作；(2) 設有450V指針式交流電壓表三只，指示電源輸入的三相電壓；
(3) 定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定實驗時間、定時報警、切斷電源等功能；還可以自動記錄由于接線或操作錯誤所造成的漏電告警、儀表超量程告警總次數, 為學生實驗技能的考核提供一個統一的標準。7、教師臺選配圖像采集裝置，學生在自己的教學設備上可以看到老師的真實的操作步驟，也可以調整觀察角度，改變了傳統的受人數限制、受角度限制的教學方式。
2、交、直流電源
(1) 勵磁電源：直流220V/0.5A，具有短路保護。
(2) 電樞電源：直流0～220V/2A連續可調電源一路，具有短路保護。
(3) 直流穩壓電源：±12V/0.5A兩路，＋5V/0.5A一路，具有短路軟截止自動恢復保護功
(4) 交流電源：
①設有變壓器一組，變壓器原邊根據不同的接線可加220V，也可以加380V交流電源，合上開關后，變壓器副邊即可輸出36V、110V、20V、20V、12V、6.3V的交流電壓；
②設有單相調壓器一組，可得到交流0～250V可調電壓；
③控制屏設有單相三極220V電源插座及三相四極380V電源插座。
3、交、直流儀表
(1) 交流電壓表：0～500V交流電壓表一只，精度1.0級。
(2) 交流電壓表：0～5A交流電流表一只，精度1.0級，具有超量程報警、指示、切斷總電源等功能。
★(3) 功率、功率因數表：
功率測量精度0.5級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A。六位數碼顯示有功功率、無功功率、總功率、功率因數、電壓、電流、負載類型，負載類型：L、R、C。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠對儀表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
★(4) 直流電壓表：
測量范圍：0-1000V,設置1V/10V/100V/1000V四檔量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠對儀表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
★（5）直流電流表：
測量范圍：0-5A,設置10mA/500mA/5A三檔量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠對儀表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
（三）實訓桌:實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖），并帶有柜子，分別可放置掛件和實訓物品。
五、實訓項目
1.三相異步電動機直接啟動控制電路
2.三相異步電動機點動控制電路
3.三相異步電動機自鎖控制電路
4.三相異步電動機按鈕聯鎖正反轉控制電路
5.三相異步電動機接觸器聯鎖正反轉控制電路
6.三相異步電動機雙重聯鎖正反轉控制電路
7.三相異步電動機工作臺自動往返控制電路
8.兩臺三相異步電動機順序啟動、順序停轉控制電路
9.三相異步電動機的兩地控制電路
10.接觸器控制的Y-△控制
11.時間繼電器控制的Y-△控制
12.三相異步電動機單向啟動反接制動控制電路
13.三相異步電動機無變壓器半波整流單向啟動能耗制動控制電路
14.三相異步電動機有變壓器全波整流單向啟動能耗制動控制電路
15.三相異步電動機正反轉啟動能耗制動控制電路
16. 雙速電動機調速控制電路的連接
17. 三相異步電動機正反轉啟動反接制動控制線路
18.插座和一個開關控制一盞燈（白熾燈、熒光燈+二極漏電開關）
19.兩個雙聯開關控制一盞燈（白熾燈、熒光燈+二極漏電開關）
20.三個開關控制一盞燈（白熾燈、熒光燈+二極漏電開關）
21.日光燈線路的接線
22.聲控開關控制白熾燈電路的接線
23.觸摸延時開關控制白熾燈電路的接線
24.人體感應開關控制白熾燈電路的接線
25.PLC控制十字路口交通燈的模擬
26. PLC控制自動供水模擬控制的模擬
27. PLC控制裝配流水線控制的模擬
28. PLC控制機音樂噴泉模擬控制
29. PLC控制搶答器模擬控制
30.PLC控制天塔之光
31.控制電鍍系統的自動控制
32.PLC控制洗衣機的自動控制
33.PLC控制的三相異步電動機正反轉控制
34.PLC控制的三相異步電動機Y-△啟動控制
35.PLC控制的三相異步電動機降壓啟動控制
36.PLC控制的三相異步電動機能耗制動控制
37.變頻器功能參數設置與操作
38.變頻器報警與保護功能
39.多段速度選擇變頻調速
40.外部端子點動控制
41.控制電機正反轉運動控制
42.控制電機運行時間操作
43.瞬間停電變頻器參數設定
44.外部電壓變頻調速
45.外部電流變頻調速
46.三相異步電動機的變頻開環調速
47. PLC控制變頻器調速
48、觸摸屏控制技術
49、觸摸屏的編程
50、觸摸屏與PLC通信
51、觸摸屏、PLC、變頻器的控制
52.步進電機的控制
53.豬場溫度PID控制
六、高級維修電工實訓考核裝置總體配置表一
序號 | 名稱 | 單位 | 數量 | 備注 |
1 | 維修電工實訓考核臺 | 臺 | 1 | 外形尺寸：2080mm×700mm×1650mm ； 材 料：鋼木結構；符合國家相關環保要求； 輸入電壓：AC 380 V±10% 50 Hz 三相五線； 容 量：＜1.5 kVA； 實 驗 屏：用于掛置實訓單元掛板 具體配置詳見 表二、維修電工實訓考核臺架詳細說明表 |
2 | 電氣控制實訓單元掛箱及電機 | 塊 | 1 | DW-05 | 電工技能實訓組件（五） |
3 |
| 塊 | 1 | DW-06 | 維修電工實訓組件（一） |
4 |
| 塊 | 1 | DW-07 | 維修電工實訓組件（二） |
5 |
| 塊 | 1 | DW-08 | 維修電工實訓組件（三） |
6 |
| 塊 | 1 | DW-09 | 維修電工實訓組件（四） |
7 |
| 塊 | 1 | DW-11 | 儀表照明實訓考核組件（二） |
8 |
| 臺 | 1 | SBDJ02 | 三相鼠籠電動機AC380V（Y/△） |
9 |
|
|
| SBDJ03 | 三相鼠籠電動機AC380V（Y/△,帶速度繼電器） |
10 |
|
|
| SBDJ04 | 三相雙速異步電動機 |
11 | 變頻器實訓掛箱 | 套 | 1 | 西門子變頻器SINAMICSG120C供電電源AC380V，控制面板，電位計變頻器。 |
12 | PLC主機掛箱 | 套 | 1 | 西門子中型PLCS7-1215CDC/DC/DC數字量輸入點數14點，數字量輸出點數10點，模擬量輸人2點，模擬量輸出2點，以太網口2個，支持高級語言編程 |
13 | PLC實訓掛箱 | 塊 | 1 | 交通信號燈/自動供水/裝配流水線/搶答器/ |
14 |
|
|
| 機音樂噴泉/天塔之光/電鍍系統的自動控制/洗衣機的自動控制 |
15 | 觸摸屏 |
|
| TPC7022EW 7寸寸彩色觸摸屏 |
16 | 電機導軌及光碼盤測速系統 | 套 | 1 | 含光碼盤測速系統（配有進口光電編碼器）一套，不銹鋼導軌1幅，道軌平整度好，無應力變形，同心度好 |
17 | 組態監控畫面 |
|
| 軟件功能: 1、過程監控: 作為通用型組態軟件，WinCC可實現對工業現場生產過程設備的數據采集、監視和控制的人機界面HMI接口。 2、與PLC等設備通信:可以通過驅動程序實現與PLC等設備通信，并進而實現過程監控功能。 3、編程接口: 組態靈活方便，畫面動畫效果強，可以實現復雜的輸人輸出功能。 4、報警功能 可組態工業級報警功能，實現故障設備信息報警，及時提供設備預警信息和安排維修人員搶修。 5、趨勢功能提供逼真的曲線和表格功能，供值班、調度等管理部門分析設備運行狀況提供決策參考。 6、報表功能 提供強大的報表生成和打印功能，為過程控制提供了實用的工具。 7、二次開發功能: 提供了豐富的功能強大的二次開發功能以大大擴展現有組態功能。 |
18 | 步進電機模型 |
|
| 采用42型步進電機及驅動器，電機軸連接同步輪，同步帶，限位開關，3個傳感器全部為工業級的傳感器。配精密運動直線導軌鋼制噴塑底板，運動機構機械零件，采用鋁制氧化噴砂工藝 |
19 | 豬場溫度控制模型 |
|
| 主要有DC24V直流電機、溫度控制驅動模塊、220V加熱器、-20℃~100℃溫度傳感器、0-10V溫度變送器、五位LED數顯溫度表等組成;通過對直流電機系統中脈寬信號采集、轉速控制(電壓量)及溫度控制系統中的溫度參數的控制，掌握高速計數器指令、模擬量處理指令、PID指令的使用、與PLC接合完成溫度PID控制實驗。機構機械零件采用鋁制氧化噴砂工藝 |
20 | 通訊編程電纜 | 根 | 1 | 用于PLC主機與PC機通訊 |
21 | 工控組態軟件 | 套 | 1 |
|
22 | PLC仿真實訓軟件 | 套 | 1 | （1）通過PLASH虛擬環境實時顯示PLC的運行狀態 （2）PLC編程訓練、PLC程序編寫測試等功能 （3）實現PLC運行模擬，對錯誤程序進行檢查 |
23 | 維修電工 勞動技能鑒定軟件 | 套 | 1 | 附1：具有軟件著作權 |
24 | 電工連線 | 套 | 1 | 20根：長1000mm 黃6條、綠6條、紅6條、黑2條； 10根：長600mm 黃2條、綠2條、紅2條、藍2條、黑2條。 |
25 | 常用工具 | 套 | 1 | 一字螺絲刀1把；十字螺絲刀1把；剝線鉗1把；斜口鉗1把。 |
26 | 實驗說明書 | 套 | 1 | 指導學生實訓 |
| 電腦小推車 | 套 | 1 | 糾錯 鋼鋁結構，裝有4只萬向輪 |
27 | ★配套教學資源 | 套 | 1 | 附件（1、2、3三種軟件） |
表二、維修電工實訓考核臺架
序號 | 名稱 | 單位 | 數量 | 備注 |
1 | 維修電工實訓考核臺架 | 套 | 1 | 鋼木結構；尺寸：1600mm×300mm×850mm； 用于掛置實訓單元掛箱等。 |
2 | 數字式直流電壓表 | 個 | 1 | 量程0～300 V；三位半數顯示 |
3 | 數字式直流電流表 | 個 | 1 | 量程0～5A；三位半數字顯示 |
4 | 指針式交流電壓表 | 個 | 1 | 0～500V帶鏡面交流電壓表一只，精度1.0級。 |
5 | 指針式交流電流表 | 個 | 1 | 0～5A帶鏡面交流電流表一只，精度1.0級，具有超量程報警、指示、切斷總電源等功能。 |
6 | 功率、功率因數表 | 個 | 1 | 由微電腦、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話功能控制模式。為了提高測量范圍和測試精度，在硬、軟件上均分八檔區域，自動判斷、自動換檔。功率測量精度1.0級，電壓、電流量程分別為450V、5A，測量功率因數時還能自動判斷負載性質（感性顯示“L”，容性顯示“C”，純電阻不顯示），可儲存15組數據，供隨時查閱。 |
7 | 固定交流電源 | 套 | 1 | （輸入）380 V/220V（輸出）110 V、36 V、20 V（兩組）、12 V、6.3 V；（具有過流保護報警切斷電源，智能化誤操作記錄功能） |
8 | 可調交流電源輸出 | 組 | 1 | 0～220V連續可調；（具有過流保護報警切斷電源，智能化誤操作記錄功能） |
9 | 直流穩壓電源輸出 | 組 | 1 | 1、可調同步電樞電源0～40V 可調2 A（ 1組）； 2、+12 V/1.5A 1組； -12V/1.5 A 1組； +5 V/1.5A 1組； |
10 | 電樞電壓輸出電源 | 組 | 1 | 0～220/2A；具有過流保護報警切斷電源，智能化誤操作記錄功能）； |
11 | 勵磁電源輸出 | 組 | 1 | 220 V/0.5 A（具有過流保護報警切斷電源，智能化誤操作記錄功能）。 |
12 | 整流二極管 | 只 | 4 | 2N5408 |
13 | 智能型故障設置與大屏幕液晶答題器 | 套 | 1 | 故障自動設置、故障排除考核、參數設定自動評分等功能。含通訊電纜。 |
14 | 誤操作記錄裝置 | 套 | 1 | 自動記錄由于接線或操作錯誤所造成的漏電告警、儀表超量程告警總次數, 為學生實訓技能的考核提供一個統一的標準。 |
15 | 安全保護 | 組 | 1 | 漏電保護動作電流≤ 30 mA、緊急停電保護按鈕開關、各組電源具有過流切斷各自電源保護，單片機自動控制工作電流限流功能。 |
16 | 交流電源輸出插孔 | 組 | 1 | 380V電源：插座式一組、接插式一組（三相五線）220V電源：三插式一組、接插式一組 |
