SB-262A現代電氣控制系統安裝與調試實訓裝置

一、設備概述

現代電氣控制系統安裝與調試實訓裝置設備根據國家新《職業標準》及勞動部頒發的" 電工技術等級證 "和" 電工實操證 "等培訓、鑒定內容要求，以電工國家職業資格高級工、技師、高級技師考核內容為基礎研發而成。同時該套設備遵循了培訓、鑒定、競賽相結合的原則，適用于各類職業學校、技工學校、中專學校、勞動培訓及技能鑒定等單位的教學培訓、實操考核、技能鑒定使用，也適用于機電類職業技能競賽。

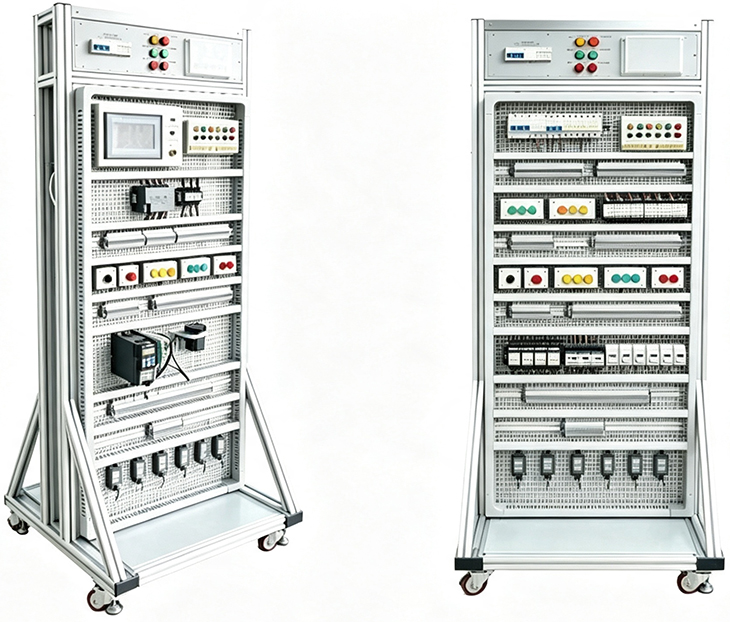

A 工作面(PLC 電氣控制)                                B 工作面(電力拖動)

圖片僅供參考，以實物具體配置為準

2.設備采用模塊化設計組合式運用的設計理念，包含了PLC 控制技術、觸摸屏應用技術、變頻調速技術、伺服驅動技術、步進驅動技術、電動拖動技術等培訓及鑒定內容。

二、設備技術參數

1.工作電源： AC380V±10％ 50Hz。

2.額定功率： ≤1.5kW。

3.設備尺寸：長×寬×高=800mm×800mm×1940mm。

4.安全保護功能：漏電保護、過流保護、短路保護、接地保護。

三、設備功能與結構

1.設備以網孔架為基礎實訓單元，仿真企業真實環境，可開展教學實訓。

2.設備采用 A，B 雙面實訓方式，其中A 工作面由電源模塊以及 PLC 電氣控制掛板組成，其中B 工作面由電源模塊、電力拖動掛板、 電動機組、電力拖動實訓套件組成。

A 工作面實訓區

1.電源模塊

1.1 功能：為實訓任務提供各種電源，具有漏電保護、過流保護、短路保護、接地保護等。

1.2 尺寸：W718*D98*H178mm。

1.3 結構： 由箱體和面板組成，采用Q235 冷軋鋼板折彎后焊接而成，表面靜電噴塑處理。

1.4 直流電源：DC24V，帶短路保護及自動恢復功能。

1.5 兩組交流電源輸出；AC380V、AC220V，采用安全端子及螺釘端子兩種輸出方式，方便不同方式接線。

1.6 電源輸出區域設計有透明安全防護罩，提高用電的安全性。防護罩開合角度大于 110度，出線孔為拱門型設計。

2.PLC 電氣控制掛板

2.1 功能：掛板集成安裝有 PLC 控制器、觸摸屏、變頻器、伺服系統、步進系統、指示燈按鈕模塊等，所有器件端口引至接線端子，完成接線、編程、調試等實訓。為了延長電器使用壽命，各電器的接點都先與接線端子相連，再在端子上接線操作，以求經久耐用。

2.2 尺寸：W717*D40*H1508mm。

2.3 結構：掛板采用二橫二豎通用網孔設計， Q235 冷軋鋼板折彎后焊接而成，表面靜電噴塑處理。

2.4 主要器件參數：

2.4.1 PLC 主機系統：西門子 S7-200Smart ST40 PLC

（1）高速計數 :4 路 200 kHz

（2）具備以太網接口和 RS485 接口

（3）支持 TCP,UDP,ISO-ON-TCP 通信協議

（4）用戶儲存器 : 24 KB 程序存儲器/16 KB 數據存儲器/10 KB 保持性存儲器

（5）板載數字 I/O : 24 點輸入/16 點數出

（6）I/O 模塊擴展 : 最多可支持 6 個擴展模塊

（7）可用電流（24 V DC）：最大 300 mA（傳感器電源）

（8）尺寸：125x100x81mm (±5%）

2.4.2 觸摸屏模塊： 昆侖通態 TPC 7032kt 7 寸觸摸屏；

液晶屏：7"TFT 液晶屏，分辨率（800×480）；CPU 主板 ：Cortex-A7 多核 800MHz；四線電阻式；存儲設備 128M NAND Flash，HK/HS 軟件支持大數據儲存； 電源：DC24V/30W。

2.4.3 變頻器：西門子V20C-PN 0.37KW/220V 變頻器；

（1）點數：6 點數字輸入，3 點數字輸出；

（2）標稱功率：0.75kW；

（3）尺寸長×寬×高：297*266*340mm,

（4）輸入電源：220～240V

2.4.4 伺服系統；兩相數字式步進驅動器； 自復平鈕、旋鈕 2、信號指示燈，端口引至接線端子組成。

B 工作面實訓區

1.電源模塊

（1）功能：為實訓任務提供各種電源，具有漏電保護、過流保護、短路保護、接地保護等。

（2）尺寸：W718*D98*H178mm。

（3）結構：由箱體和面板組成，采用Q235 冷軋鋼板折彎后焊接而成，表面靜電噴塑處理。

（4）直流電源：DC24V，帶短路保護及自動恢復功能。

（5）兩組交流電源輸出；AC380V、AC220V，采用安全端子及螺釘端子兩種輸出方式，方便不同方式接線。

（6） 電源輸出區域設計有透明安全防護罩，提高用電的安全性。防護罩開合角度大于

110 度，出線孔為拱門型設計。

2.電力拖動掛板

電力拖動掛板采用萬能網孔板開放式設計，自由組合的思路，學員根據實訓項目的要求，選取器件、組合成相應的實訓電路，完成電力拖動線路安裝、接線、調試及工藝整理，滿足實訓教學、鑒定培訓及職業競賽的需要。為了延長電器使用壽命，各電器的接點都先與接線端子相連，再在端子上接線操作，以求經久耐用。

3.電動機組

（1）功能：底板采用Q235 冷扎鋼板折彎后焊接而成，表面靜電噴塑處理，底板安裝有三相異步電動機及雙速電動機，電動機引線采用高絕緣性安全型接線柱引出，以便于學員接線。裝有兩個黑色鑄鋁拉手，方便搬運。在設備中作為電路負載模塊使用。

（2）三相異步電動機：380V 60W 0.39/0.66A (0.67A) 1400r/min。

（3）雙速電機：380V 40/25W 0.25/0.2A 2800/1400r/min。

4.電力拖動實訓套件

實訓套件包含剩余電流動作斷路器、小型斷路器、交流接觸器、輔助觸頭、中間繼電器、熔體、熔斷器座、時間繼電器、時間繼電器、熱過載繼電器、行程開關、自復平頭按鈕、按鈕盒等元器件組成，完成教學實訓用。

四、實訓考核設備的功能A 面實訓功能舉例：

1)三相異步電動機直接起動、停車的控制電路連接；

2)接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接；

3)按鈕聯鎖的三相交流異步電動機正、反轉控制電路的連接；

4)按鈕、接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接；

5)三相交流異步電動機Y-△（手動切換）啟動控制電路的連接；

6)三相交流異步電動機Y-△（時間繼電器切換）啟動控制電路的連接；

7)三相交流異步電動機反接制動控制電路的連接；

8)多臺（3 臺及以下） 電動機的順序控制電路的連接

9)電動機的往返行程控制電路的連接；

10)三相交流異步電動機既能點動，又能連續轉動的控制電路連接；

11)兩地控制電路的連接；

12)按鈕切換的雙速電動機調速控制電路的連接；

13)時間繼電器切換的雙速電動機調速控制電路的連接；

14)離心開關配合的反接制動控制電路的連接；

B 面實訓功能舉例：

1)變頻器面板功能參數設置和操作實訓；

2)變頻器對電機點動控制、啟停控制；

3)電機轉速多段控制；

4)工頻、變頻切換控制；

5)基于面板操作的電機開環調速；

6)變頻器的保護和報警功能實訓；

7)基于 PLC 的變頻器開環調速；

8)觸摸屏的參數設置；

9)觸摸屏的編程；

10)觸摸屏、PLC、變頻器的綜合實訓；

11)步進電機的控制；

12)步進驅動器的參數設置；

13)步進電機的 PLC 開環控制；

14)交流伺服電機的控制；

15)交流伺服驅動器的參數設置；

16)交流伺服電機的 PLC 半閉環控制；

五、現代電氣控制系統安裝與調試實訓設備配置詳細參數

六、 附件一：電力拖動實訓套件清單

七、 附件二：實訓工具
