SBPLC-021K型匯川PLC可編程控制器綜合實訓裝置

一、產品概述

匯川可編程控制器綜合實訓裝置，適合職業院校學生：如高職院校、職業學校中機電設備安裝與維修、機電技術應用、電氣運行與控制等專業的學生。通過使用該實訓裝置，學生可以進行《可編程控制器技術》《電氣及PLC控制技術》等課程的實踐操作。它能幫助學生掌握PLC的編程方法、指令系統、模擬量控制等知識，提升學生的動手能力和解決實際問題的能力，為未來從事相關職業打下堅實的基礎。

? 技工學校學員：技工學校的相關專業通常注重學生的實際操作技能培養，匯川可編程控制器綜合實訓裝置可以為學員提供PLC實操訓練的平臺，使他們能夠熟練掌握PLC技術，提高就業競爭力，更好地適應企業的實際需求。

? 職業培訓學校學員：職業培訓學校以培養實用型技能人才為目標，該實訓裝置適合用于各種PLC相關的培訓課程，幫助學員快速掌握PLC技術，滿足不同學員的學習需求，為他們進入職場或進一步提升技能提供支持。

? 職教中心和鑒定站：職教中心可以利用該裝置開展全面的PLC教學與實訓活動，而鑒定站則可將其用于各工種PLC實操、技能鑒定考核，確保考核的客觀性和準確性，為行業輸送合格的技能人才。

? 工業自動化領域的工程師和技術人員：對于有一定基礎的工程師和技術人員來說，該實訓裝置可以用于學習和研究匯川PLC的高級功能和應用，進行系統的調試和優化，以及開展一些創新性的項目實踐，提升自身的技術水平和創新能力。

二、特點

1、電氣控制線路元器件都裝在模塊上，并由安全插座引出接線端子，只需要使用插拔式安全導線連接實驗，為了降低器件損壞和學生安全，設計原則是高低壓分別用不能互插的安全插座進行布局，操作方便、更換便捷、易擴展功能或開發新的實訓項目。

2、操作臺只需三相四線的交流電源即可投入使用，占地面積小、節約實訓用房、減少基建投資、經濟效益顯著。

三、技術參數

1）輸入電源：380V±10％ 50Hz；

2）容量：<1000VA；

3）工作環境：溫度-10℃～+40℃　相對濕度＜85％（25℃）　海拔＜4000m；

4）外形尺寸：長×寬×高140cm×70cm×158cm+電腦桌63cm×50cm×110cm；

5）安全保護措施：具有接地保護、漏電過載過流保護功能及智慧用電安全控制系統。

四、設備組成要求：

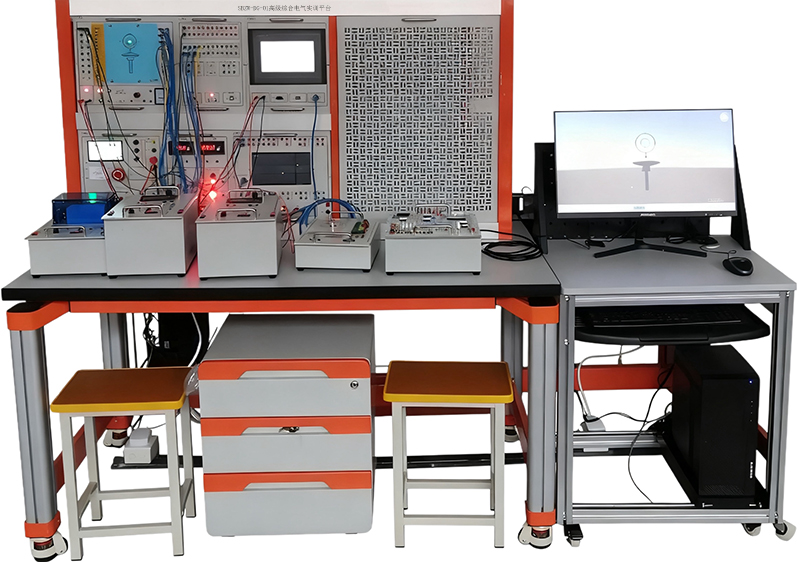

本實訓臺由實訓掛件、實訓桌、實訓儲物柜三大部分組成。

1、實訓桌：采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個C字形鋁壓成型構件聯接，臺面高度約750mm，桌面板下設支撐框架，截面尺寸為40×20mm，承受力不少于300kg。立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。C字形鋁壓成型構件為左、右對稱件，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表面橘紅靜電噴涂工藝。桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便實訓臺架移動；

2、實訓儲物柜：采用圓弧卷邊冷沖壓鈑金一體成型，封閉式結構，表面靜電噴涂，外形尺寸：約寬450x深550x高705（mm），總重量≥31kg；柜體四邊圓弧設計：R=30mm，柜體邊框總厚度≤2.5mm；配有承重型卡扣式三節軌，導軌承重量≥30kg，抽屜把手采用卡套式鈑金卷邊工藝，抽屜采用聯體鎖設計，底部配有4個萬向帶剎車腳輪。

3、電腦桌：鋼鋁結構，裝有4只萬向輪，裝有黑色鋼質網孔電腦后靠、鍵盤托、主機支架。

4、學生凳：

（1）凳腿采用30×30×1.2mm 的方管；

（2）拉管采用 30×30×1.2mm 的方管；

（3）凳面采用 240×340×25mm 刨花板貼木紋紙，凳高40cm，凳面與金屬凳架使用大扁頭防刮螺桿和防退螺帽穿越固定；

（4）防銹處理：金屬部件均需經酸洗、磷化、表面除銹處理，采用高壓靜電噴塑、高溫烘烤處理，要求附著力強，抗氧化， 不脫剝，光滑美觀，金屬桌體顏色為灰色；

五、實訓項目

1.變頻器直控傳送帶運行系統

2.傳送帶雙向變頻自動往返控制系統

3.變頻器多段速精密調速運行工程

4.變頻器實現無極調速應用

5.PLC 數字量端子指令變頻調速系統集成

6.PLC 模擬量輸出模塊變頻調速精確控制

7.LED 陣列動態光效編程與交替控制實現

8.HMI-PLC-變頻器多級協同智能控制系統

9.HMI 人機交互式電機正反轉運行平臺

10.基于 HMI 的多路搶答器控制系統實現

11.HMI 實時時鐘顯示與時間信息管理系統

12.HMI 頁面邏輯控制電機正反轉交替運行

13.工業 HMI安全權限與多級賬戶管理系統

14.HMI 定時器參數設定與可視化監控界面

15.步進電機微距與精準位移控制系統

16.步進電機高精度原點回歸與校準系統

17.步進電機多軸定位與坐標運動控制實現

18.步進電機動態速度曲線規劃與控制應用

19.步進電機雙向運行與方向邏輯控制策略

20.基于步進電機的定長切割自動化系統

21.伺服電機精密點動與微調定位平臺

22.伺服電機高精度絕對原點復歸系統

23.伺服電機高精度多目標位置定位控制

24.伺服電機動態速度響應與調速性能測試

25.伺服電機雙向轉矩/速度控制模式應用

26.HMI-PLC-伺服系統集成化運動控制平臺

27.PLC-HMI-變頻器通信聯動控制系統

28.生物環境模擬與智能溫控系統

29.智慧農業溫室環境監測與調控平臺

30.氣壓伺服系統與恒壓閉環控制實驗裝置

31.恒溫恒濕環境模擬與智能工廠調控系統

32.基于光電傳感的多色物體識別與分選系統

33.智能傳送帶多品類分揀系統

34.料倉智能識別與自動化物料分揀工作站

35.物料分揀系統手動/自動模式切換與調試

六、模塊及器材配置清單
