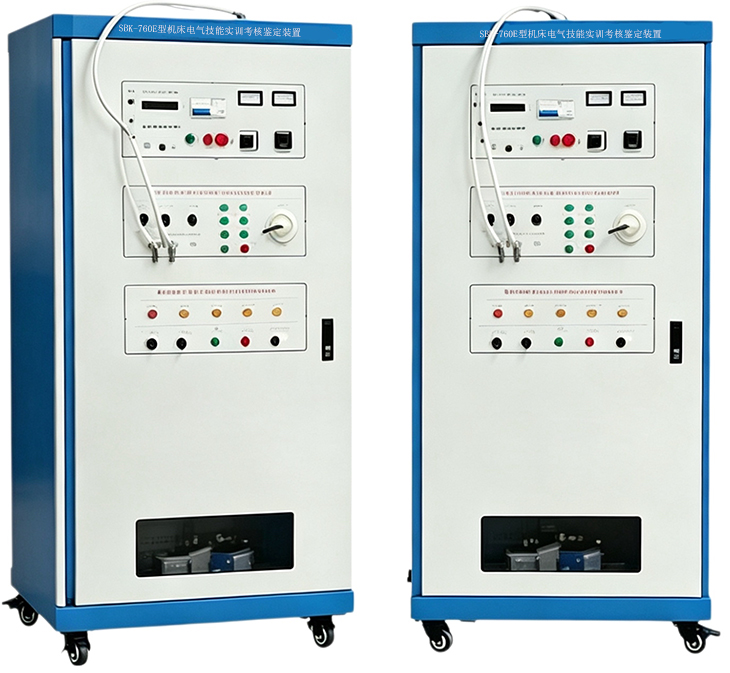

SBK-760E型機床電氣故障檢修裝置（柜式雙面）

一、概述

機床電氣故障檢修裝置,機床電氣故障檢修實訓設備是面向高職、本科機電一體化、電氣自動化、智能制造等專業的工業級機床電氣實訓考核設備，機床電氣故障檢修實訓臺主要針對普通車床、銑床、磨床、鉆床等典型機床電氣控制系統開展故障分析、診斷排查與維修實訓，適配《機床電氣控制》《電氣故障檢修》《機電設備維修》等核心課程教學，同時滿足中高級電工、機床維修工職業技能等級考核及技能競賽實訓要求。

二、特點

1、本裝置采用標準配電柜為主體柜，充分利用該柜雙面空間位置，把四種常用典型的機床線路組合在一個控制柜內，這四種機床分別為X62W萬能銑床床、T68型臥室鏜床、M7120平面磨床、C6140普通車床，該控制柜的結構設計合理緊湊。一臺裝置完成四種機床實訓考核，經濟效益更加顯著。

2、直觀性強，通過操作可熟悉機床的電氣控制線路的原理和特點。

3、技能培訓用的控制線路和經特殊設計的電機，可模擬各種實際機床的電氣線路，也可滿足機床的電氣故障分析及排除的訓練要求。

4、通過一只轉換開關就能實現兩種機床電路的切換，方便快捷。

5、可以人為的設置故障點，只要通過開關切換就可設置。

6、配電柜設有電壓型漏電保護器和電流型漏電保護器，以確保操作者的安全。此外，還設有定時器兼報警記錄儀（服務管理器），為學員的考核提供了一個統一的標準。

三、機床電氣技能培訓考核柜的技術參數

1、輸入電壓：三相四線～380V±10%  50Hz

2、工作環境：環境溫度范圍為-5℃～+40℃，相對濕度＜85%（25℃）

3、裝置容量：＜1.5KVA

4、外形尺寸：800mm×600mm×1800mm

5、設備重量：200kg

四、裝置主要由以下幾個部分組成

1、控制柜門

在控制柜門面上，裝有一只交流電壓表、一只交流電流表、定時兼報警記錄儀、電壓指示切換開關；啟動、停止、急停按鈕。四種的操作按鈕和動作指示以及機床電路的切換開關；

通過電壓指示切換開關，在電壓表上分別能指示電網的UUV、UVW、UWU線電壓值；交流電流表用來監視負載的大小；

定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定實訓時間、定時報警、切斷電源等功能。此外，還可以自動記錄由操作錯誤而造成的漏電告警次數，為學生實訓技能的考核提供了一個統一的標準。

2、控制柜主體

控制柜部分有四個機床電氣控制線路、相應的故障設置盒及演示電機組成。

3、故障設置箱

采用開關切換的方式進行故障設置，每種機床電路的故障箱蓋上印有對應的機床的電氣原理圖，故障箱內設有64個故障開關，其中X62設有16個故障點、C6140設有16個故障、T68設有16個故障點、M7120平面磨床設有16個故障點，每個故障箱門均配有鑰匙，便于管理和考核。

五、完成的實訓項目

1、認識低壓電氣的結構

2、CA6140普通車床電氣控制培訓

3、CA6140普通車床電氣線路排故考核

4、X62W銑床電路床電氣控制培訓

5、X62W銑床電路床電氣線路排故考核

6．T68臥式鏜床電氣控制培訓；
7．T68臥式鏜床電氣線路故障的設置與排除實訓；
8．M7120平面磨床電氣控制培訓；
9．M7120平面磨床電氣線路故障的設置與排除實訓；

10、通過操作機床，掌握常用機床的操作方法

六、控制電路配置清單
