SBQC-NJ-2農機發動機拆裝實訓臺架（國四電控柴油機）
一、設備總體介紹
農機發動機拆裝實訓臺架適配國四電控高壓共軌柴油機整機拆裝、結構認知、零部件檢測、裝配調試、故障排查實訓。設備采用專用發動機翻轉架結構，可將國四柴油機整機牢固固定，支持全方位拆裝作業，滿足中職、高職農機維修專業理實一體化教學、職業技能等級考核及實訓競賽使用。

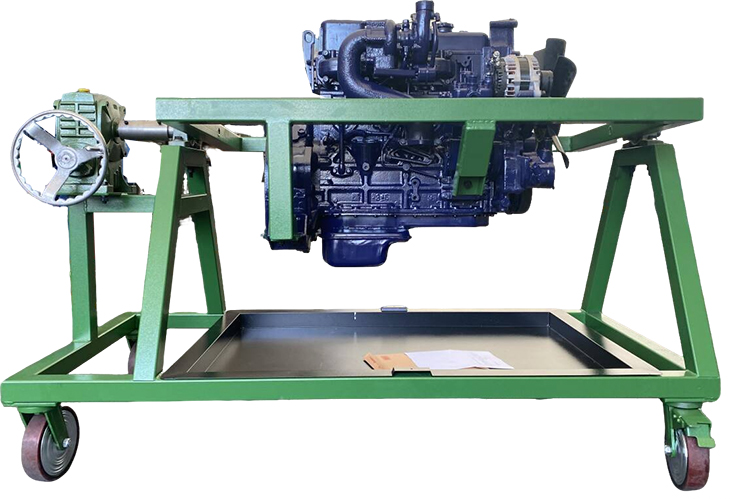

（圖片僅供參考、以實際配置為準）
二、技術規格
設備外形：1200×600×1100mm (長×寬×高);
顏色：7035;
鋼管：40*40*3mm;
前二只萬向帶鎖止功能腳輪;
后二只萬向腳輪;
腳輪與臺架用M6*4螺絲固定，方便設備維修與維護。
腳輪：60mm×50mm(直徑×寬度);
腳輪支撐：1.0T;
減速機：MOPA70；1：70;
三、設備結構技術參數
1. 適配機型：農用國四排放電控高壓共軌柴油機總成，整機結構完整，保留高壓共軌系統、電控傳感器、ECU、冷卻系統、潤滑系統、進排氣系統、后處理系統全套結構。
2. 翻轉結構：采用蝸輪蝸桿手動翻轉機構，支持360°軸向無死角翻轉，翻轉輕松順滑、無卡頓。
3. 自鎖功能：翻轉架具備任意角度機械自鎖功能，定位精準、鎖止穩固，拆裝過程無松動、無晃動，安全性高。
4. 機架材質：整體采用高強度國標加厚鋼結構方管焊接成型，整體承載力強、不變形、耐沖擊，滿足重型柴油機拆裝承重需求。
5. 表面工藝：機架整體靜電噴塑處理，防銹、防腐蝕、耐磨損，適合長期高頻實訓使用。
6. 操作空間：設備結構布局合理，預留超大拆裝操作空間，可完成發動機正面、側面、底部、背部全方位拆裝與測量作業。
7. 接油裝置：配備一體式大面積接油盤，可收集廢機油、冷卻液、殘液，同時可放置螺栓、墊片等細小零件，實現工具、廢油、零部件三不落地。
8. 移動結構：底部配備高強度自鎖萬向腳輪，移動靈活，定位穩固，方便實訓室設備規整擺放與工位輪換教學。
四、設備功能參數
1. 結構認知功能可完整展示國四柴油機曲柄連桿機構、配氣機構、高壓共軌燃油系統、電控系統、冷卻系統、潤滑系統、進排氣系統、國四后處理系統結構組成及工作原理。
2. 整機拆裝實訓功能支持發動機全套解體與裝配實訓：缸蓋拆裝、氣門機構拆裝、噴油器拆裝、高壓共軌管路拆裝、活塞連桿組拆裝、曲軸總成拆裝、油底殼、機油泵、水泵、節溫器、傳感器、執行器拆裝訓練。
3. 零部件檢測實訓功能可開展氣缸磨損檢測、曲軸彎曲檢測、軸瓦間隙檢測、活塞磨損檢測、氣門密封性檢測、噴油器狀態檢查、電控傳感器外觀及參數檢測、殼體裂紋損傷檢測等維修項目。
4. 裝配調試功能支持整機復位裝配、正時校對、力矩緊固、管路對位、密封裝配、整機裝配質量檢查，完全模擬農機修理廠大修工藝流程。
5. 標準化作業培養功能通過接油盤收納、工具規范擺放、零部件分類整理，培養學生規范化、標準化農機維修作業習慣。
五、安全技術參數
1. 整機鋼結構承重冗余設計，拆裝過程無傾覆、無變形。
2. 翻轉機構自帶機械限位與自鎖雙重保護，杜絕翻轉滑落風險。
3. 整體結構穩固，抗沖擊、耐磕碰，適配學生高強度實操訓練。
六、可開展實訓項目
1. 國四電控柴油機整機結構認知實訓
2. 柴油機高壓共軌燃油系統結構認知實訓
3. 柴油機電控傳感器、執行器識別實訓
4. 發動機整機解體拆裝實訓
5. 發動機零部件檢測、磨損判斷、故障識別實訓
6. 發動機標準裝配、正時校對、力矩緊固實訓
7. 發動機裝配質量檢驗與調試實訓
8. 農機發動機標準化維修作業規范實訓
