SBDQ-2型電機及電力拖動實訓裝置
一、設備概述
電機及電力拖動實訓裝置,電機及電力拖動實訓設備主要面向機電一體化、電氣自動化技術、智能控制等專業，圍繞交直流電機原理、電機特性測試、電力拖動控制系統、電機調速、故障檢測與維修開展理實一體化教學。電機及電力拖動實訓平臺配置各類交直流電機、三相異步電機、伺服電機、變頻調速單元、調壓調速單元、檢測儀表、電機及電力拖動實訓操作臺等成套設備，完整模擬工業現場電機拖動控制應用教學實訓。
電機及電力拖動實訓設備,電機及電力拖動綜合實訓平臺，配套三相異步電機、直流電機、調速控制模塊、測試儀器等設備，開展電機拆裝、特性測試、啟動、制動、調速控制、故障檢修等實訓教學，強化學生電力拖動系統安裝、調試、運維實操能力，服務電氣自動化相關專業人才培養與技能考核訓練。

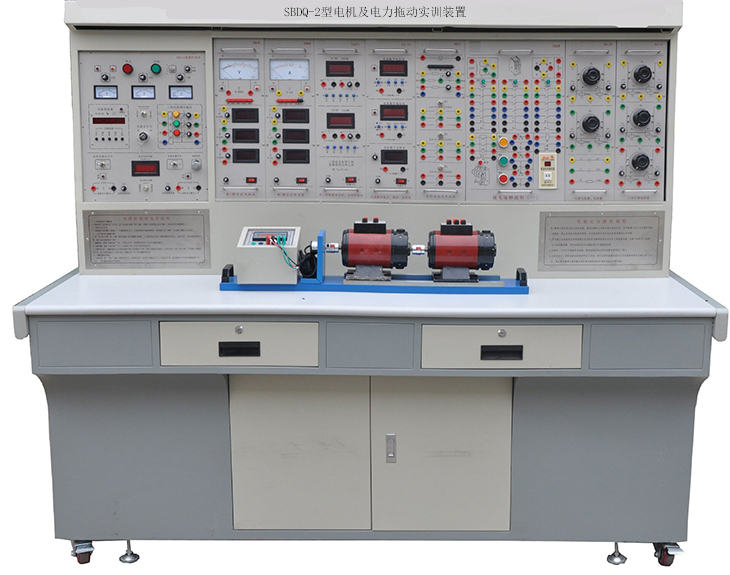

（圖片僅供參考、以實際配置為準）
二、總體要求
1.服務課程：滿足《電機及電力拖動》、《電力電子技術》、《交直流調速系統》等課程開設的實驗實訓項目、課程設計及大學生創新活動。
2.安全標準：采用浮地/隔離設計，配備電流型/電壓型漏電保護、過壓、過流、短路、缺相、超量程告警等多重安全保護，符合國家低壓電器安全標準。
三、實訓臺（臺）要求
1.單套設備總尺寸：1.6m≤長≤1.8m、0.7m≤寬≤0.8m、高≤2m；容量≤1.5kVA。
2.材質：機柜需采用承重冷軋鋼板（厚度≥1.5mm），噴塑處理。
3.底部：4個萬向帶剎車腳輪，便于移動與固定。
4.電源接口：配置一次側/二次側單相電源、三相四線制(或五線制)進出線，支持實訓室級聯供電；
5.配磁吸掛線架，用于收納實驗導線。
6.預留電機存放位、模塊存放位。
四、電源要求
1.輸入電源：三相四線制(或五線制)，AC380V±10%，50Hz。
2.交流電源：提供三相0-380V連續可調的交流電源，同時可得到0-250V單相可調電源。配有三只指針式交流電壓表，通過開關切換，可在電壓表上指示三相電網電壓和三相調壓器的輸出電壓，并有斷相指示。交流電源輸出處設有過流保護裝置，當相間、線間過電流及直接短路均能自動保護。
3.直流電源：
1)提供60V-220V連續可調的直流穩壓電源，供直流電動機電樞繞組使用，具有過壓、過流及短路保護；
2)提供0-200mA連續可調的直流穩流電源，供直流電動機勵磁繞組使用，最大輸出電壓為240V，具有開路保護功能；
3)提供0-200mA連續可調的直流穩流電源，供直流發電機勵磁繞組使用，最大輸出電壓為240V，具有開路保護功能；
4)提供0-2.5A連續可調的直流穩流電源，供同步發電機勵磁繞組使用，最大輸出電壓為30V，具有開路保護功能。
五、儀表要求
1.交流指針電壓表（測量范圍：0-450V）主要監測一次側三相電源平衡狀態；
2.交流數字電壓表（3只）：測量范圍0-500V，量程自動切換，精度0.5級；并具有過壓過流，錯接線路不損壞儀表等功能。
3.交流數字電流表（3只）：測量范圍0-3A，量程自動切換，精度0.5級；并具有過壓過流，錯接線路不損壞儀表等功能。
4.單相功率和功率因素表（3只）：測量范圍0-500V，0-3A，量程自動切換，精度0.5級；可通過儀表兩側的開關切換可顯示電壓、電流、功率和功率因素等4個電量。并具有過壓過流，錯接線路不損壞儀表等功能。
5.直流數字電壓表（1只）：采用智能芯片設計，測量范圍不小于0－750V，量程至少五檔切換，切換方式可手動和自動，發光二極管顯示，超量程告警保護，4位半數字顯示，0.5級測量精度。
6.直流數字電流表（2只）：采智能芯片設計，測量范圍不小于0－3A，量程自動和手動切換均可，至少四檔量程切換，發光二極管顯示，超量程告警保護，4位數字顯示，0.5級測量精度。
六、電機對拖平臺
1.電機導軌：不銹鋼材質，電機同軸同心度≤±0.05mm。
2.測速系統：增量式光電編碼器（1024/2048線），實時數顯轉速。
3.轉矩測量：數字式轉矩表，范圍0-±2N?m，可正負測量。
4.配套電機：直流測功機、直流并勵電動機、直流他勵電動機、直流發電機、三相鼠籠異步電機、三相繞線異步電動機、單相電容起動異步電動機、三相同步發電機、永磁同步電機、無刷直流電機、步進電機，電機功率不低于90W，不高于350W。電機需要滿足安全性使用，防止實驗人員手指誤入轉子部分。
5.電機可快速安裝拆卸，并采用彈性膜片聯軸器進行連接。
七、實驗項目：
1)直流發電機特性測定實驗
2)直流電動機特性測定實驗
3)三相鼠籠異步電動機的工作特性實驗
4)三相異步電動機的起動與調速實驗
5)三相同步發電機的運行特性實驗
6)三相同步發電機參數的測定實驗
7)單相電容起動異步電動機實驗
8)步進電機實驗
八、系統模塊
（一）變壓器
1.三相組式變壓器
2.三相芯式變壓器
3.支持實驗：
1)單相變壓器短路、空載、帶阻性負載實驗；
2)三相變壓器短路、空載、帶阻性負載實驗。
（二）觸發電路實驗模塊
可完成單結晶體管觸發電路、正弦波同步移相觸發電路、鋸齒波同步移相觸發電路、單相交流調壓觸發電路、TCA785集成觸發電路共五個觸發電路實驗。
（三）晶閘管觸發電路和主電路
1.三相觸發脈沖間隔均勻，一致性好，產生雙窄脈沖，脈沖移相范圍為0-160°。
2.主電路12只5A/1000V的晶閘管，分成正、反橋兩組，每只晶閘管均設有過流、過壓保護裝置。
3.支持實驗：
1)單相半波可控整流電路實驗
2)單相橋式半控整流電路實驗
3)單相橋式全控整流及有源逆變電路實驗
4)三相半波可控整流電路實驗
5)三相橋式半控整流電路實驗
6)三相半波有源逆變電路實驗
7)三相橋式全控整流及有源逆變電路實驗
8)單相交流調壓電路實驗
9)三相交流調壓電路實驗
（四）電力電子器件特性模塊
可完成單向晶閘管(SCR)、可關斷晶閘管(GTO)、功率場效應管(MOSFET)、電力晶體管(GTR)、絕緣雙極型晶體管(IGBT)特性實驗。
（五）電力電子器件驅動電路模塊
可用于完成以下實驗：
1)可關斷晶閘管(GTO)驅動與保護電路實驗
2)功率場效應管(MOSFET)驅動與保護電路實驗
3)電力晶體管(GTR)驅動與保護電路實驗
4)絕緣雙極型晶體管(IGBT)驅動與保護電路實驗
（六）直流斬波電路模塊
可完成六種斬波電路（Buck、Cuk、Boost、Sepic、Buck-Boost、Zeta）實驗。
（七）電機調速模塊Ⅰ
可用于完成以下實驗：
1)晶閘管不可逆直流調速系統參數和環節特性測定實驗
2)晶閘管不可逆直流調速開環系統實驗
3)晶閘管不可逆直流調速轉速單閉環實驗
4)晶閘管不可逆直流調速轉速電流雙閉環系統實驗
（八）電機調速模塊Ⅱ
可用于完成以下實驗：
1)轉速單閉環直流可逆脈寬調速系統實驗
2)轉速電流雙閉環直流可逆脈寬調速系統實驗
（九）電機調速模塊Ⅲ
可用于完成以下實驗：
1)三相鼠籠式異步電機恒壓頻比控制實驗
2)三相鼠籠式異步電機SVPWM調速實驗
3)PMSM的SVPWM調速實驗
4)BLDC的方波驅動調速實驗
（十）電機調速模塊Ⅳ
包含轉矩極性鑒別、零電平檢測及邏輯控制器，與電機調速模塊Ⅰ配合使用，能完成邏輯無環流可逆直流調速系統實驗。
（十一）可調電阻器
1.三組90Ω×2/1.3A瓷盤電阻；
2.三組900Ω×2/0.41A瓷盤電阻；
3.繞線式異步電機起動與調速電阻：0Ω、2Ω、5Ω、15Ω、∞五檔三相同軸可調電阻。
（十二）實驗連接線
配備兩種不同的實驗連接線，強電部分采用高可靠護套結構手槍插連接線(防觸電)，里面采用無氧銅抽絲而成頭發絲般細的多股線，外包丁晴聚氯乙烯絕緣層，插頭采用實芯銅質件外套鈹輕銅彈片；弱電部分采用彈性鈹輕銅裸露結構聯接線，兩種導線都只能配合相應內孔的插座。
